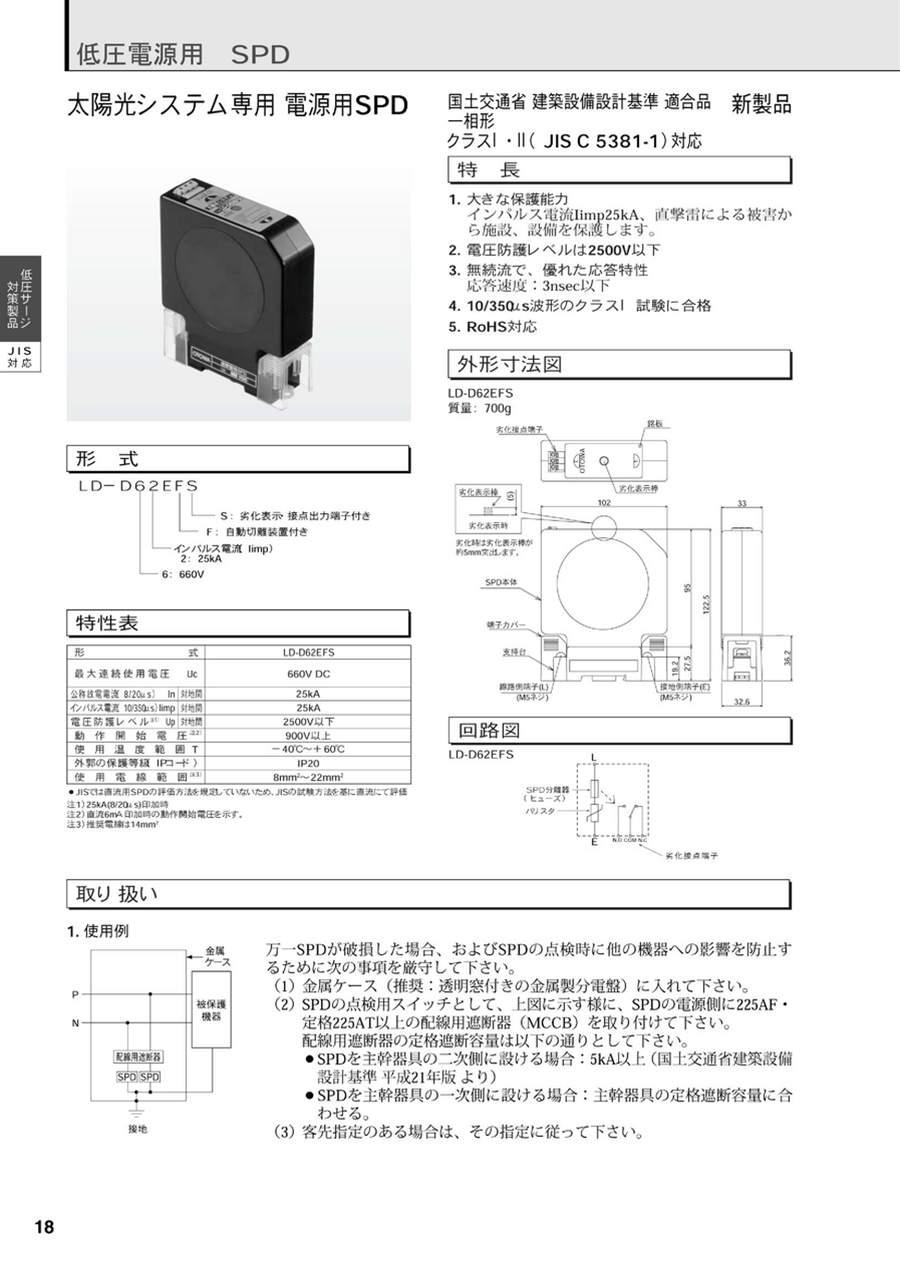

太陽光システム専用 電源用SPD クラスI・II

JISでは直流用SPDの評価方法を規定していないため、JISの試験方法を基に直流にて評価。
注1）25kA（8／20μs）印加時。
注2）直流6mA印加時の動作開始電圧を示す。
注3）推奨電線は14mm²。

LD-D62EFSの寸法図（単位：mm）

質量：約700g

万一SPDが破損した場合、およびSPDの点検時に他の機器への影響を防止するために次の事項を厳守すること。
（1）金属ケースに入れること。
（2）SPDの点検用スイッチとして、左図に示すようにSPDの電源側に225AF、定格225AT以上のDC用配線用遮断器（MCCB）を取り付けること。
　・主幹器具の二次側に設ける場合は、定格遮断容量は5kA以上。
（3）客先指定のある場合は、その指定に従うこと。

• 点検などで、SPDに触る場合は感電の恐れがありますので、SPDの点検用スイッチを必ず切ること。
• 絶縁抵抗の測定や耐電圧試験を行う場合、SPD本体を支持台から取り外すこと。
• 毎年の襲雷シーズン前後および襲雷直後のメンテナンスを行うこと。

（1）ケース外装樹脂に変色、変形があればSPDを交換すること。機能表示棒が動作している場合は、SPDを交換。機能表示棒は動作復帰のためのボタンではないので、押し込んでも再使用はできない。
（2）SPD端子間の絶縁抵抗を測定して、下表を満たしているかを確認し、満たしていないときはSPDを交換すること。測定はSPD本体を支持台から取り外して行うこと。

※絶縁抵抗判定値（右記の場合良好）：500Vメガーで5MΩ以上且つ1,000Vメガーで5MΩ以下
