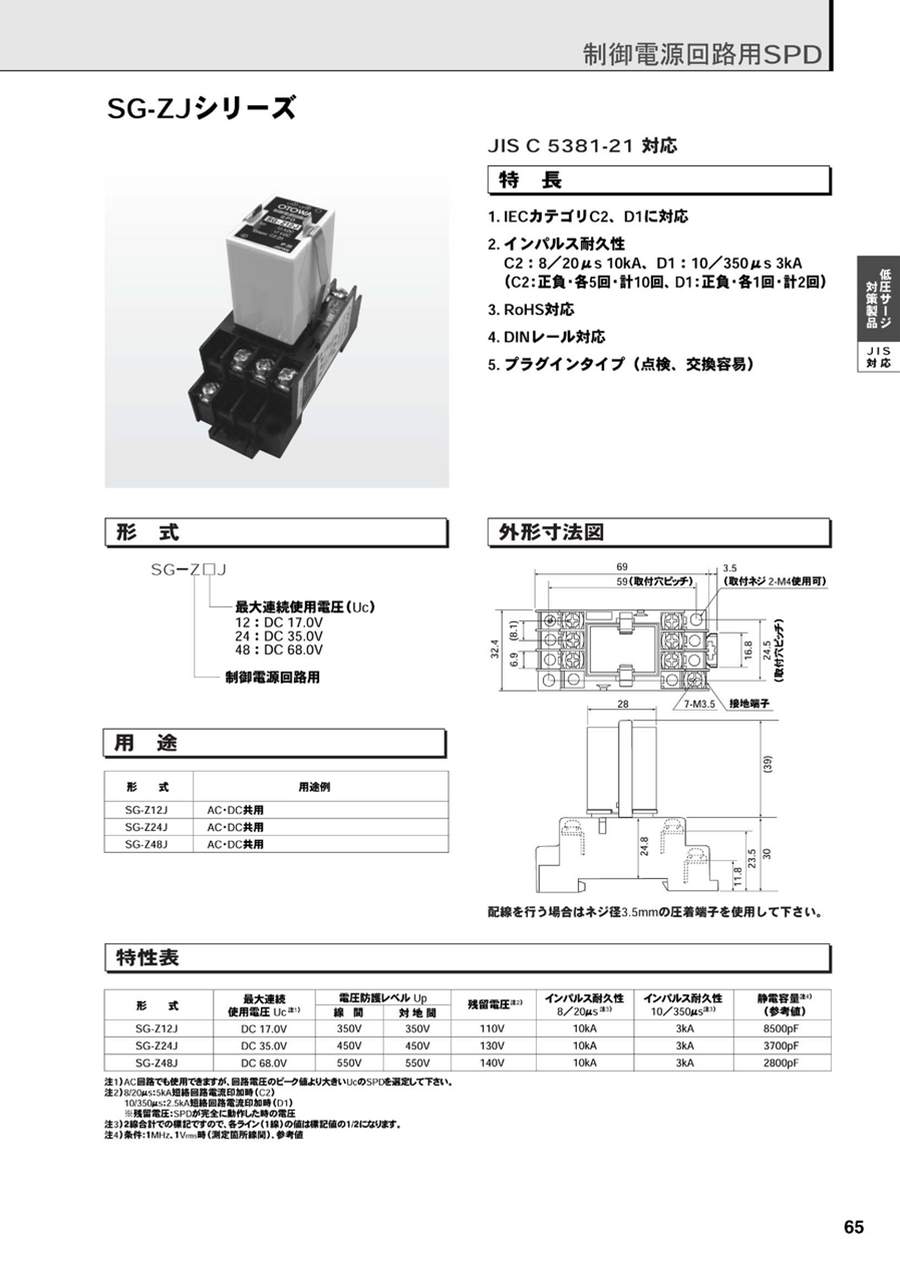

制御電源回路用SPD SG-ZJシリーズ（プラグインタイプ）

制御電源回路用SPD SG-Z12J／SG-Z24J／SG-Z48Jの仕様

SG-Z24Jの外観

制御電源回路用SPDの寸法図（単位：mm）

質量：約60g
※配線を行う場合はネジ径3.5mmの圧着端子を使用してください。

注1）AC回路でも使用できますが、回路電圧のピーク値より大きいUcのSPDを選定してください。
注2）使用電線サイズの仕様に合わせた電流容量でご使用ください。
注3）8/20μs：5 kA短絡回路電流印加時（C2）。10/350μs：2.5kA短絡回路電流印加時（D1）。
注4）2線合計での表記ですので、各ライン（1線）の値は表記値の1/2になります。
注5）IECカテゴリC2、D1に対応。インパルス耐久性 C2：8/20μs 10kA（正負・各5回・計10回）、D1：10/350μs 3kA（正負・各1回・計2回）。
注6）条件：1MHz、1Vrms時（測定箇所線間）、参考値。

使用例

本機を示す

光電スイッチ・近接スイッチの使用例

レベルスイッチ、液面リレーの使用例

各種電源保護、スイッチングパワーサプライの使用例

※は、機器と連接接地することを示す。
AC100V、200V電源には、LGLシリーズを使用すること。

取付方法

取り付け方法のイメージ図

（1）SPDはできるだけ、保護する機器の近くに取り付けること。
（2）SPD取り付けは、DINレール、又は取付穴を利用して固定すること。
（3）リード線の接続に対しては、ネジ径3.5mmのSタイプ圧着端子を利用すること。
（4）本体と端子台の装着あるいは取り外しについては、次の方法で行うこと。
　a）装着する場合
　　1.本体貼銘板の文字の向きと、端子台貼銘板の文字の向きが合うようにして、真上から押し込む。
　　2.左図のように2つの保持金具でSPD本体を固定。
　b）取り外す場合
　　1.2つの保持金具をSPD本体から外す。
　　2.SPD本体を真上に引き抜く。
（5）端子台側面の貼銘板に明記している本体適用形式名とSPD本体形式名を合わせる。
これ以外の形式のものは使用しないこと。
（6）接地端子Eより、2mm²以上のIV線を使用して接地すること。

メンテナンス

（1）メガーテストを行う場合は、SPD本体を端子台より外すこと。
（2）電源電圧が異常低下した場合は、SPDの雷サージによる破損が考えられる。この場合、SPD本体を引き抜くこと。正常に戻る。このような場合は、新しいSPDと交換すること。引き抜いても正常に戻らない場合は、他の場所に問題があると考えられる。
