信号回線用SPD SG-GVJシリーズ
- 数量スライド割引
- 通常単価(税別)
- 17,080円～17,360円
- 税込単価
- 18,788円～19,096円
信号回線を雷サージから保護するSPD・アレスタ。【特長】・IECカテゴリC2、...
詳細情報を確認する- 用途
- 信号回線
- 型
- 単極型
- 取付方法
- 圧着端子取付
- クラス・カテゴリ
- IECカテゴリC2 / IECカテゴリD1
- 寸法 縦 (mm)
- 72.5
- 寸法 横 (mm)
- 32.4
- 寸法 奥行き (mm)
- 69
- インパルス耐久性（8/20μｓ）
- 20kA
- インパルス耐久性（10/350μｓ）
- 10kA
商品情報
信号回線用SPD SG-GVJシリーズの特長
SG-GVJシリーズの外観
| 形式 | SG-GV3J | SG-GV5J | SG-GV12J | |
|---|---|---|---|---|
| 最大連続使用電圧 Uc(注1) | 3.1V DC | 5.5V DC | 13.8V DC | |
| 定格電流 | 100mA | 100mA | 100mA | |
| 電圧防護レベル Up | 線間 | 25V | 30V | 40V |
| 対地間 | 400V | 400V | 400V | |
| 残留電圧(注2) | 14V | 19V | 26V | |
| 直列抵抗/線 | 5.1Ω | 10Ω | 10Ω | |
| インパルス耐久性 (注3)(注4) | C2(8/20μs) | 20kA | 20kA | 20kA |
| D1(10/350μs) | 10kA | 10kA | 10kA | |
| 伝送周波数帯域(注5) | DC～6.6MHz | DC～600kMHz | DC～400kMHz | |
| 挿入損失 | 1.5dB以下 | |||
| 形式 | SG-GV24J | SG-GV48J | |
|---|---|---|---|
| 最大連続使用電圧 Uc(注1) | 30.0V DC | 60.0V DC | |
| 定格電流 | 100mA | 100mA | |
| 電圧防護レベル Up | 線間 | 60V | 115V |
| 対地間 | 400V | 400V | |
| 残留電圧(注2) | 50V | 94V | |
| 直列抵抗/線 | 10Ω | 10Ω | |
| インパルス耐久性 (注3)(注4) | C2(8/20μs) | 20kA | 20kA |
| D1(10/350μs) | 10kA | 10kA | |
| 伝送周波数帯域(注5) | DC～1.2MHz | DC～3.6MHz | |
| 挿入損失 | 1.5dB以下 | ||
| 形式 | SG-GV65J | |
|---|---|---|
| 最大連続使用電圧 Uc(注1) | 70.0V DC | |
| 定格電流 | 100mA | |
| 電圧防護レベル Up | 線間 | 125V |
| 対地間 | 500V | |
| 残留電圧(注2) | 115V | |
| 直列抵抗/線 | 10Ω | |
| インパルス耐久性(注3)(注4) | C2(8/20μs) | 20kA |
| D1(10/350μs) | 10kA | |
| 伝送周波数帯域(注5) | DC～3.6MHz | |
| 挿入損失 | 1.5dB以下 | |
注1 : AC回路でも使用できますが、回路電圧のピーク値より大きいUcのSPDを選定してください。
注2 : 8 / 20μs : 5kA短絡回線電流印加時（C2）、10 / 350μs : 2.5kA短絡回線電流印加時（D1）
注3 : 2線合計での表記ですので、各ライン（1線）の値は表記値の1 / 2になります。
注4 : IECカテゴリC2、D1に対応。インパルス耐久性 C2 : 8 / 20μs 20kA（正負・各5回・計10回）、D1 : 10 / 350μs 10kA（正負・各1回・計2回）
注5 : 減衰 3dB、特性インピーダンス600Ω、参考値
詳細情報
基本情報
信号回線を雷サージから保護するSPD・アレスタ。
【特長】
・IECカテゴリC2、D1に対応
・インパルス耐久性 C2：8/20μs 20kA（正負・各5回・計10回）、D1：10/350μs 10kA（正負・各1回・計2回）
・DINレール対応
・プラグインタイプ（点検、交換容易）
・太陽光発電システム保護に最適

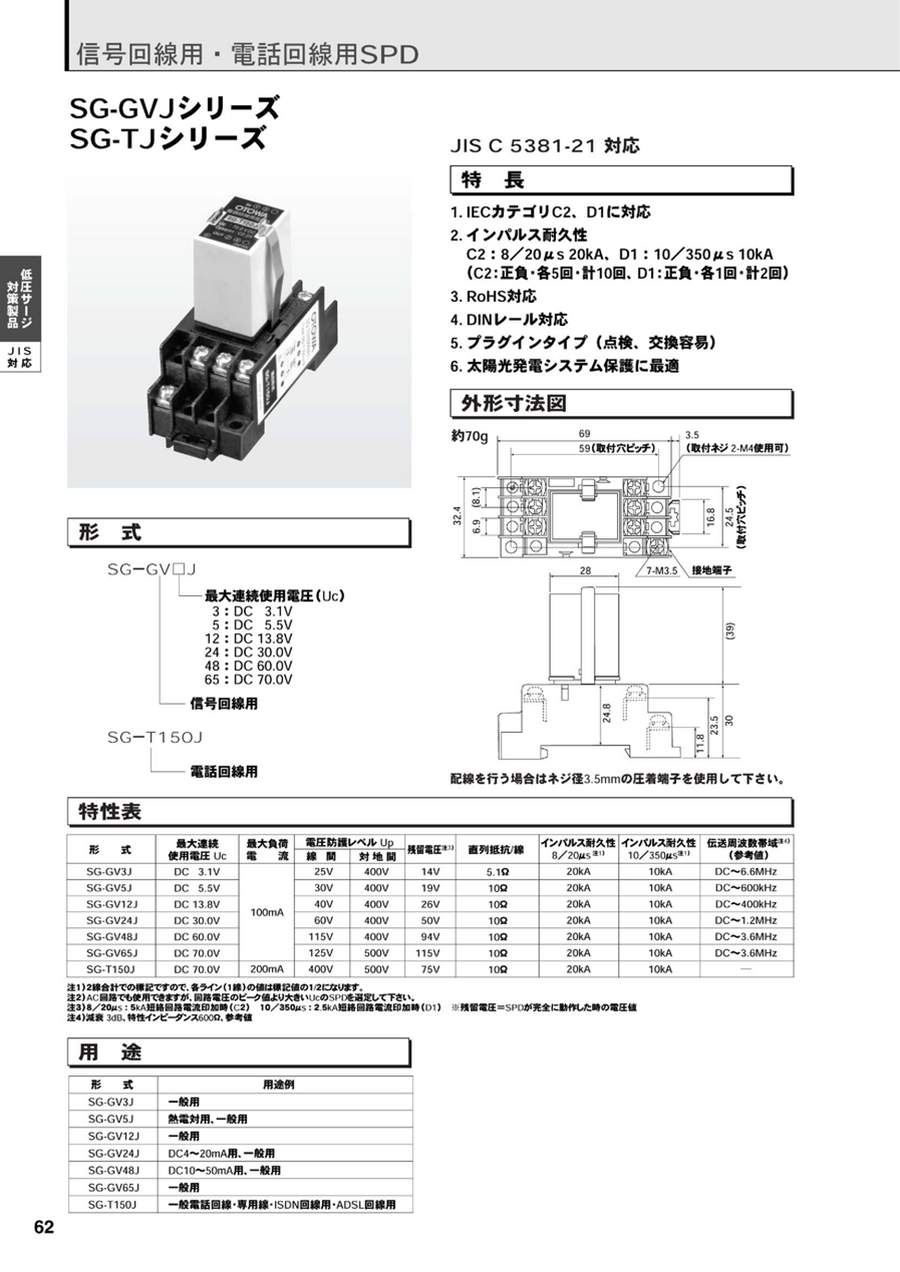

カタログ
