ITVカメラ用SPD SA-ITVJシリーズ
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
ITVカメラ用SPDの特長
ITVカメラ用SPDの外観
| 形式 | SA-ITV5J | SA-ITV24J | |
|---|---|---|---|
| 最大連続使用電圧 Uc | 10V DC | 30V DC | |
| 定格電流 | 200mA | 200mA | |
| 電圧防護レベル Up | 線間 | 40V | 80V |
| 対地間 | 500V | 500V | |
| 残留電圧(注1) | 25V | 45V | |
| 直列抵抗/線 | 2Ω | 2Ω | |
| インパルス耐久性(注2)(注3) | C2(8/20μs) | 10kA | 10kA |
| D1(10/350μs) | 5kA | 5kA | |
| 伝送周波数帯域(注4) | DC～20MHz | DC～20MHz | |
| コネクタ | BNC 75Ω | BNC 75Ω | |
| 挿入損失 | 1.5dB以下 | 1.5dB以下 | |
（注1）8 / 20μs : 5kA短絡回路電流印加時（C2) 10 / 350μs : 2.5kA短絡回路電流印加時（D1)
（注2）2線合計での表記ですので、各ライン（1線）の値は表記値の1 / 2になります。
（注3）IECカテゴリC2、D1に対応。インパルス耐久性 C2 : 8 / 20μs 10kA（正負・各5回・計10回)、D1 : 10 / 350μs 5kA（正負・各1回・計2回)
（注4）減衰 1.5dB、特性インピーダンス75Ω、参考値
詳細情報
基本情報
ITV・監視カメラを雷サージから保護するSPD・アレスタ（避雷器）。
【特長】
・IECカテゴリC2、D1に対応
・DINレール取付、ネジ取付けの二通りの取付方法
・SA-ITV24Jは同軸ケーブルに直流が重畳されている伝送回路に対応
【用途】
・ITV・監視カメラを雷サージから保護

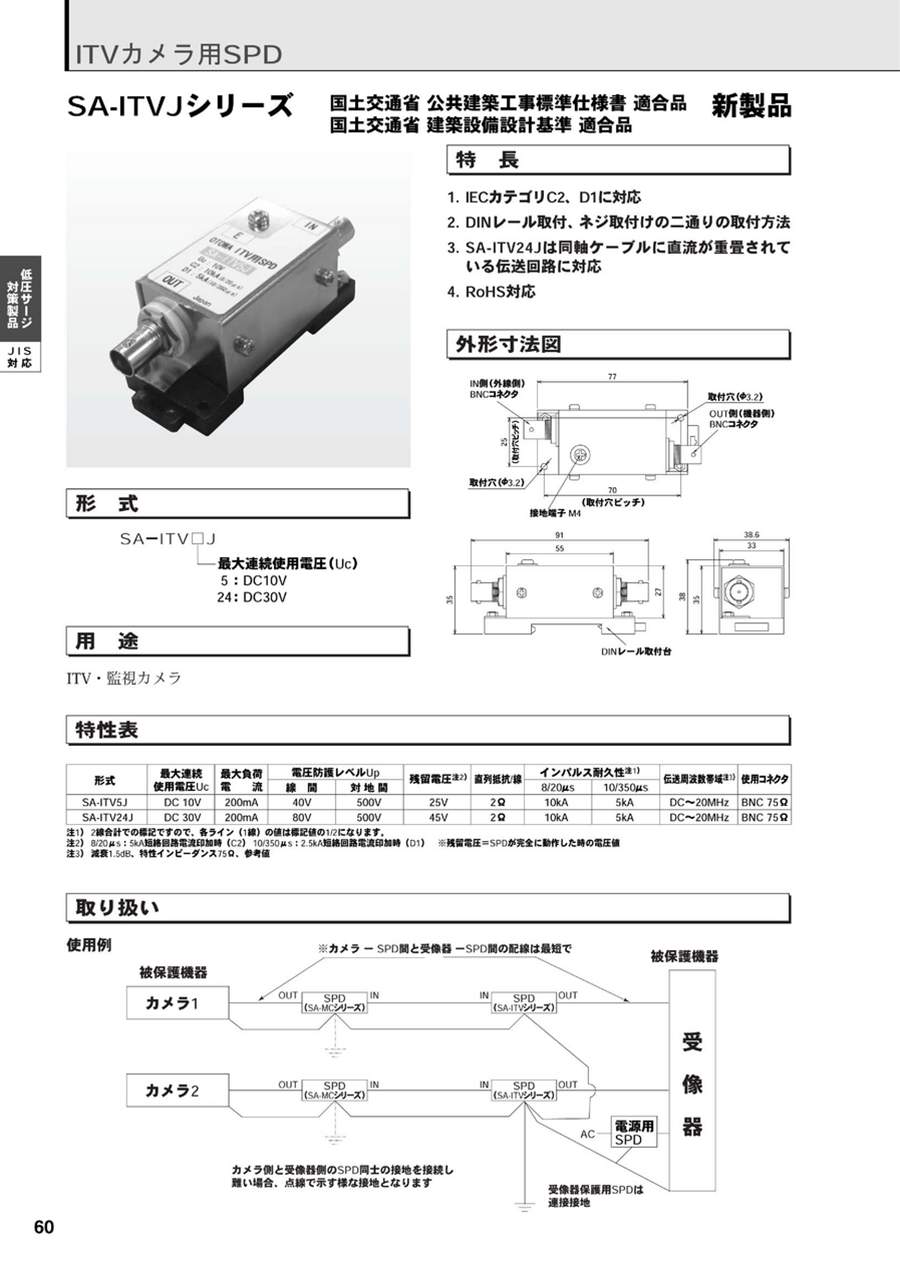

カタログ
