音羽電機工業

低圧電源装置用SPD（切り離し機構内蔵）

Name: 低圧電源 装置用SPD（切り離し機構内蔵）
Brand: 音羽電機工業
SKU: 222000135094
Rating: 4.5 (2 reviews)

カタログ |

数量スライド割引
当日出荷可能

4.5

平均満足度4.5

この商品のレビューをみる（2件）

この商品のFAQをみる（1件）

通常単価(税別): 5,090円～8,050円

税込単価: 5,599円～8,855円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

音羽電機工業

電源用SPD クラス2

4.5

通常価格(税別)： 6,490円 (税込価格：7,139円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

音羽電機工業

電源用SPD LSシリーズ

通常価格(税別)： 9,100円 (税込価格：10,010円)

通常出荷日：在庫品1日目

ZnO素子劣化時の切り離し機構内蔵によりSPDの発煙発火を防止するSPD・アレ...

詳細情報を確認する

用途
電源
型
一体型
取付方法
コード直出し
クラス・カテゴリ
クラスⅡ
代表規格
UL / CUL / TUV / CSA
寸法縦 (mm)
33.5
寸法横 (mm)
38
寸法奥行き (mm)
28
公称放電電流（8/20μｓ）
2500A
最大放電電流（8/20μｓ）
5000A

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

未確定：候補が5型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

装置用SPDの特長

装置用SPDの外観

装置用SPDの寸法図

形式		LT-C12G801W	LT-C14G801W
相数・線数		1φ200V用	1φ400V用
適用電圧		250V AC	250V AC(線間-対地間) 430V AC(線間)
最大連続使用電圧 (50/60Hz)Uc		L-E, L-L：275V AC	280V AC(線間-対地間) 480V AC(線間)
公称放電電流(8/20μ)In		2500A	2500A
最大放電電流 (8/20μ)Imax		5000A	5000A
電圧防護レベル^(注2)Up		1.5kV	1.8kV
動作開始電圧^(注3)	線間	540V±10％	940V±10％
サージ電流寿命		1000A 500回	1000A 500回
使用温度範囲		−20℃～＋70℃
外郭の保護等級		IP20

形式		LT-C32G801W		LT-C34G801W		LT-C35G102W
相数・線数		3φ200V用(注1)		3φ400V用		3φ500V用
適用電圧		Y結線	250V AC	結線	430V AC	Y結線	500V AC
適用電圧		Δ結線	250V AC	Δ結線	250V AC	Δ結線	290V AC
最大連続使用電圧 (50/60Hz)Uc		Y結線	275V AC	結線	480V AC	Y結線	550V AC
最大連続使用電圧 (50/60Hz)Uc		Δ結線	275V AC	Δ結線	280V AC	Δ結線	320V AC
公称放電電流 (8/20μ)In		2500A		2500A		2500A
最大放電電流 (8/20μ)Imax		5000A		5000A		5000A
電圧防護レベル^(注2)Up		1.5kV		1.8kV		2.0kV
動作開始電圧^(注3)	線間	540V±10％		940V±10％		1100V±10％
サージ電流寿命		1000A 500回		1000A 500回		1000A 500回
使用温度範囲		−20℃～＋70℃
外郭の保護等級		IP20

注1 : 単相3線100 / 200V回路でも使用可能です。
注2 : 公称放電電流Inを印加時の値。
注3 : 直流1mA印加時の動作開始電圧を示す。

型番リスト

表示件数

型番

電圧	最大連続使用電圧	電圧防護レベル	直流放電開始電圧	動作開始電圧	相数・線数	RoHS?	最小発注数量

200V	AC275V	1.5kV	対地間800V±20%	線間540V±10%	単相2線	10	1個
400V	線間AC480V/対地間280V	1.8kV	対地間800V±20%	線間940V±10%	単相2線	-	1個
200V	AC275V	1.5kV	対地間800V±20%	線間540V±10%	三相3線	10	1個
400V	Y結線AC480V/△結線280V	1.8kV	対地間800V±20%	線間940V±10%	三相3線	10	1個
500V	Y結線AC550V/△結線320V	2.0kV	対地間1000V±20%	線間1100V±10%	三相3線	10	1個

通常単価(税別) (税込単価)	通常出荷日

5,090円 ( 5,599円 )	在庫品1日目当日出荷可能
5,600円 ( 6,160円 )	在庫品1日目当日出荷可能
5,790円 ( 6,369円 )	在庫品1日目当日出荷可能
8,050円 ( 8,855円 )	在庫品1日目当日出荷可能
6,300円 ( 6,930円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

ZnO素子劣化時の切り離し機構内蔵によりSPDの発煙発火を防止するSPD・アレスタ。
【特長】
・切り離し機構内蔵 / 劣化表示付。
・切り離し機構の動作表示機能付き。
・コンパクトで省スペース化が可能。
・線間と対地間の誘導雷サージを一台で保護する線間、対地間一体型。
・多端子型素子の採用により業界最小を実現、200V用から500V用まで同一寸法。
・安心な雷サージ耐力。
・最大放電電流5kA（8 / 20μs）で、大きな雷サージにも壊れにくい。
・雷サージ寿命1,000A500回と繰り返し優れ、長寿命。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

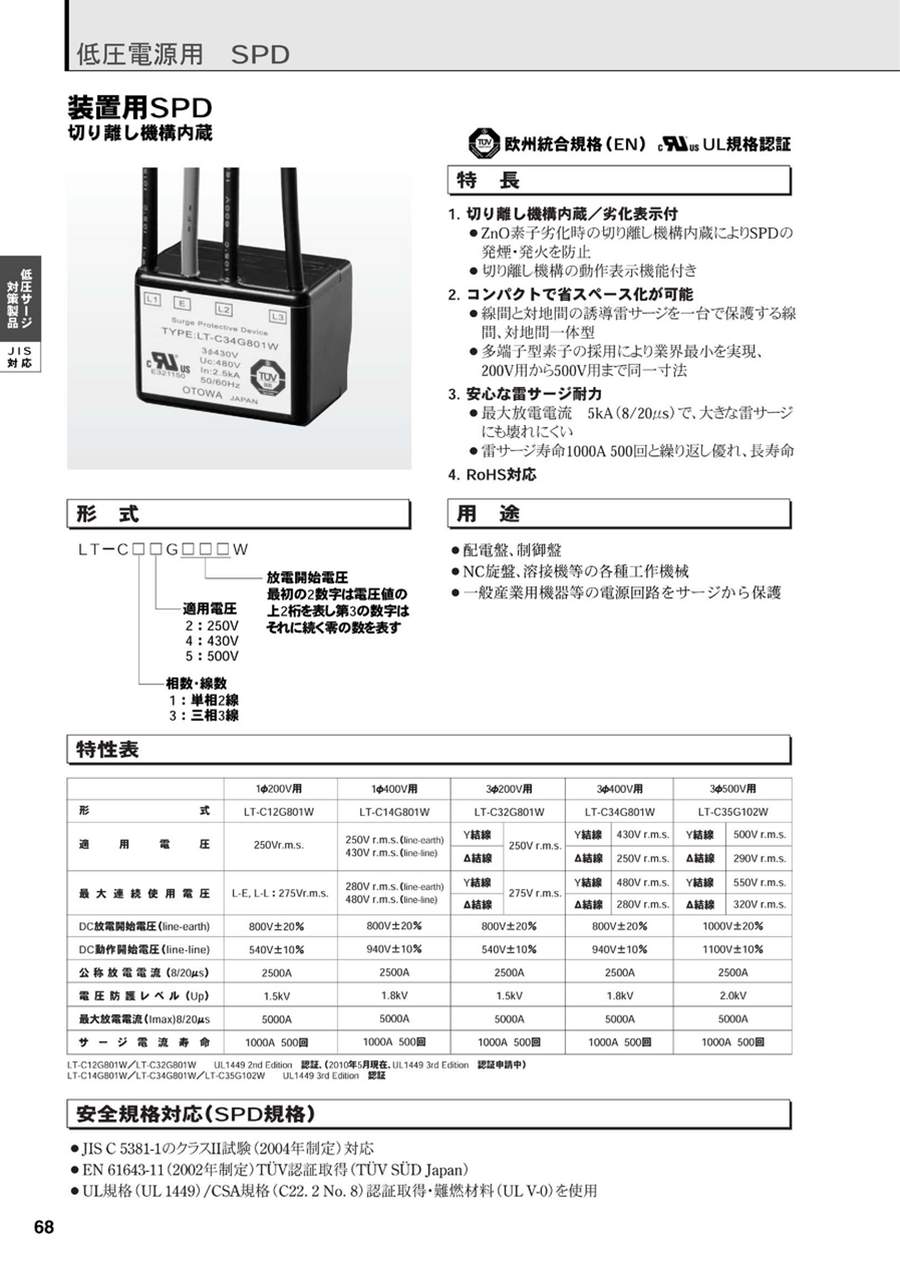

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

低圧電源装置用SPD（切り離し機構内蔵）のレビュー

4.5平均満足度：4.52件のレビュー

星5
50%
星4
50%
星3
0%
星2
0%
星1
0%

EMC試験時に使用しています

満足度：5.02023/06/07

当社で製作している産業用機械装置のEMC試験の中で、雷に相当する電圧をかける試験時の準備として装置が3相200Vでしたの...もっと読む

0人が参考にしています。

制御盤に組み込んで使用

満足度：4.02018/07/17

制御盤のSPD(雷害対策)として組み込んでいます。誘導雷サージ機能は問題ありませんし耐久性についても申し分ないので安心し...もっと読む

0人が参考にしています。

2件全て見る

よくあるご質問（FAQ）

Q個人で工事はできますでしょうか？

電気工事士の資格が必要となります。詳細についてはお問い合わせください。
