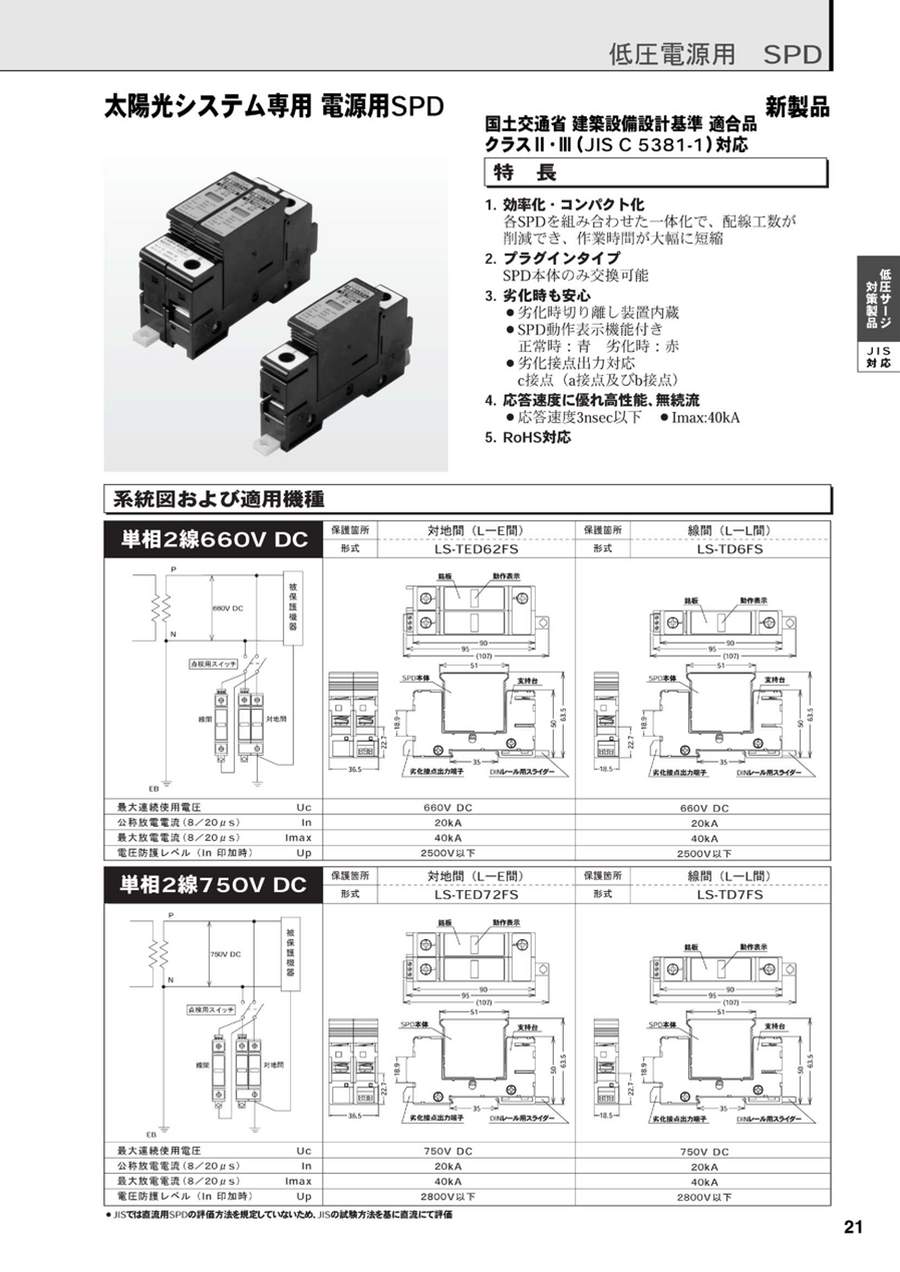

低圧電源用SPD 太陽光システム専用 LSシリーズ（プラグインタイプ）

太陽光システム専用 電源用SPDの仕様

LS-TED62FS／LS-TD6FSの外観

全機種共通仕様

使用温度範囲T	-20℃～+70℃
外郭保護等級	IP20
使用電線範囲	線路側・接地側ともに 5.5mm2～14mm2
配線方法	圧着端子（M5ネジ用）を使用
端子ネジサイズ	線路側・接地側ともにM5ネジ
取付方法	DINレール取り付け
質量	LS-TD6FS,LS-TD7FS…約120g LS-TED62FS,LS-TED72FS…約240g

製品仕様

特長

• 劣化接点出力対応
• c接点（a接点及びb接点）
• 応答速度に優れ高性能、無続流
• 応答速度3nsec以下
• Imax：40kA
• JIS C 5381-1 クラス2・3試験対応
• UL規格（UL 1449）認証取得
• CSA規格（C22.2 No.8）認証取得

製品仕様

本製品には、劣化接点出力端子を標準装備している。接点出力の仕様は以下の通り。

回路図（例：LS-TED62FS）

最大使用電圧／電流	AC250V／1.5A DC110V／0.2A
接点動作（c接点）	a接点（N.O-COM）…正常時：OFF 劣化時：ON b接点（N.C-COM）…正常時：ON 劣化時：OFF
使用可能電線	より線 0.21mm2～2mm2（AWG24～AWG14） 単線 φ0.5mm～φ1.6mm

2機種を組み合わせて使用する場合は、劣化接点出力端子を接続すること。下図に接続例を示す。
また、監視装置が遠隔にある場合、信号線に発生する誘導雷サージから御社の監視装置を防護するため、監視装置の直近に信号回線用SPDの設置をすること。
また、芯線が支持台からはみ出さないように被覆を加工して配線すること。

劣化接点出力連接接続例（a接点使用時の接続例）

劣化接点出力連接接続例（b接点使用時の接続例）

接点回路電圧	適用SPD例
AC100V	LT-121
AC200V	LT-122
DC12V	SL-GV12J
DC24V	SL-GV24J
DC48V	SL-GV48J
DC100V	LT-121

※接点回路電圧に合わせたSPDをお選びください。

系統図および適用機種

直流 660V

（単位：mm）

直流 660V

LS-TED62FSの寸法図

• 保護箇所：対地間（L-E間）
• 公称放電電流（8／20μs）（In）：20kA
• 最大放電電流（8／20μs）（Imax）：40kA
• 最大連続使用電圧（Uc）660V DC
• 電圧防護レベル（Up）2,500V以下

LS-TD6FSの寸法図

• 保護箇所：線間（L-L間）
• 公称放電電流（8／20μs）（In）：20kA
• 最大放電電流（8／20μs）（Imax）：40kA
• 最大連続使用電圧（Uc）660V DC
• 電圧防護レベル（Up）2,500V以下

直流 750V

（単位：mm）

直流 750V

LS-TED72FSの寸法図

• 保護箇所：対地間（L-E間）
• 公称放電電流（8／20μs）（In）：20kA
• 最大放電電流（8／20μs）（Imax）：40kA
• 最大連続使用電圧（Uc）750V DC
• 電圧防護レベル（Up）2,800V以下

LS-TD7FSの寸法図

• 保護箇所：対地間（L-L間）
• 公称放電電流（8／20μs）（In）：20kA
• 最大放電電流（8／20μs）（Imax）：40kA
• 最大連続使用電圧（Uc）750V DC
• 電圧防護レベル（Up）2,800V以下

SPD本体の交換について

本製品は万一の故障時にSPD本体のみの交換が可能なプラグインタイプ。各機種における交換用SPD本体は下表を参照。

※上記以外の情報につきましてはカタログをご覧ください。
