同軸ケーブル用SPD
- 一部SALE 2026/03/31まで
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 20,901円～37,800円特別価格
- 税込単価
- 22,991円～41,580円特別価格
各種無線装置を雷サージから保護する同軸ケーブル用SPD。【特長】・優れた高周波...
詳細情報を確認する- 用途
- 同軸
- 型
- 単極型
- 取付方法
- N型コネクタ
- クラス・カテゴリ
- IECカテゴリC2 / IECカテゴリD1
- 寸法 縦 (mm)
- 72
- 寸法 横 (mm)
- 18
- インパルス耐久性（8/20μｓ）
- 20kA
- インパルス耐久性（10/350μｓ）
- 2.5kA
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 【一部商品販売終了情報】在庫無くなり次第、一部商品は受注受付を終了します。推奨代替品はございません。
商品情報
製品仕様
CS-NPJ50-350の外観
CS-NPJ50-350、CS-NPJ50-600の外形図 単位：mm
CS-NPJ50-T350の外形図 単位：mm
接地線使用電線サイズ：5.5～8mm2
特性表
| 形式 | 伝送周波数帯域 | 最大連続使用電圧 Uc |
最大許容電力 | 挿入損失 | VSWR | コネクタ | インピーダンス | 電圧防護レベル Up |
インパルス耐久性注1） | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DC～1GHz | 1GHz以上 | DC～1GHz | 1GHz以上 | C2（8/20μs） | D1（10/350μs） | |||||||
| CS-NPJ50-350 | DC～2GHz | 250V DC | 100W | 0.1dB以下 | 0.2dB以下 | 1.1以下 | 1.2以下 | N型 | 50Ω | 1100V以下 | 20kA | 2.5kA |
| CS-NPJ50-T350 | DC～3GHz | 250V DC | 100W | 1.1以下 | 1200V以下 | |||||||
| CS-NPJ50-600 | DC～2GHz | 430V DC | 200W | 1.1以下 | 1500V以下 | |||||||
注1）IECカテゴリC2、D1に対応。インパルス耐久性 C2：8/20μs 20kA（正負・各5回・計10回）、D1：10/350μs 2.5ｋA（正負・各1回・計2回）
※参考用途 航空無線 UHF-TX：CS-NPJ50-600、航空無線 VHF及びUHFRX：CS-NPJ50-350
挿入損失代表例
VSWR代表例
取り扱い
取り扱い図
※N型コネクタプラグ（N（P））：締め付けトルクは2.5～5.0N・mとしてください。
（手締めした後、軽く増し締めする程度）
接地端子（M4ネジ）：締め付けトルクは1.5～1.6N・mとしてください。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
37,800円 ( 41,580円 ) | 在庫品1日目当日出荷可能 |
20,901円9,405円 ( 10,346円 ) | 在庫品1日目当日出荷可能 |
37,520円 ( 41,272円 ) | 19日目 |
詳細情報
基本情報
各種無線装置を雷サージから保護する同軸ケーブル用SPD。
【特長】
・優れた高周波特性。
・外部導体の特殊メッキ採用による高品質、高性能。
・確実な締め付け可能なカップリング構造。
【用途】
・各種無線通信。
・情報管理装置の雷保護。
・レーダー情報処理システムの雷保護。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 【一部商品販売終了情報】在庫無くなり次第、一部商品は受注受付を終了します。推奨代替品はございません。

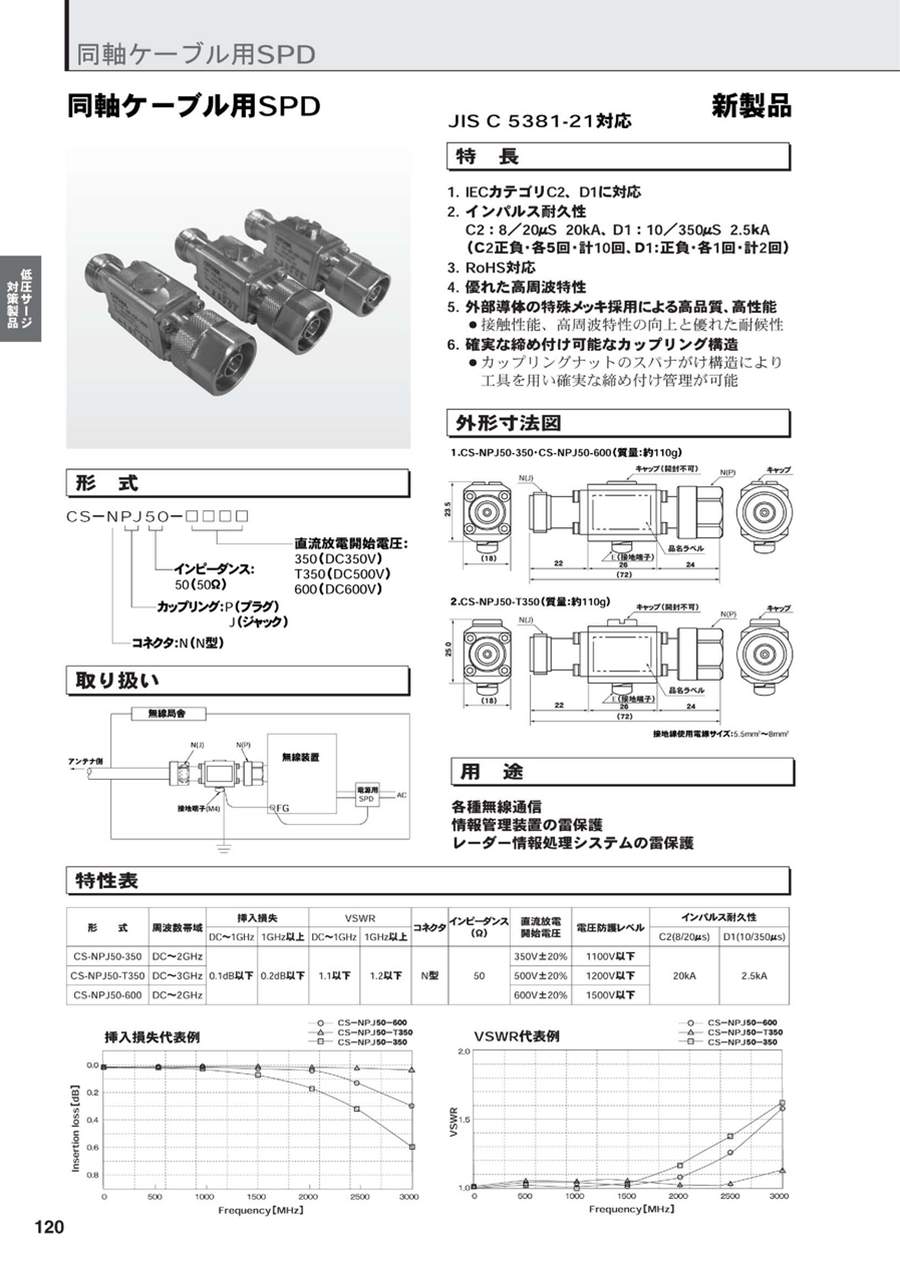

カタログ
