音羽電機工業

分電盤用SPD クラスII

Name: 分電盤用SPD クラスII
Brand: 音羽電機工業
SKU: 222000135038
Rating: 5 (1 reviews)

カタログ |

一部SALE 2025/12/26まで
数量スライド割引
一部当日出荷可能

平均満足度5.0

この商品のレビューをみる（1件）

この商品のFAQをみる（1件）

通常単価(税別): 21,980円～49,840円特別価格

税込単価: 24,178円～54,824円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

音羽電機工業

低圧電源装置用SPD（切り離し機構内蔵）

4.5

通常価格(税別)： 5,090円 (税込価格：5,599円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

音羽電機工業

電源用SPD クラス2

4.5

通常価格(税別)： 6,490円 (税込価格：7,139円)

通常出荷日：在庫品1日目

自動切離し装置内蔵の分電盤用SPD。【特長】・JIS協約形配線用遮断器2極寸法...

詳細情報を確認する

用途
電源
型
一体型
取付方法
圧着端子取付
クラス・カテゴリ
クラスⅡ
寸法縦 (mm)
107
寸法横 (mm)
50
寸法奥行き (mm)
65
公称放電電流（8/20μｓ）
10kA
最大放電電流（8/20μｓ）
20kA

未確定：候補が4型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

分電盤用SPDの特長

分電盤用SPDの外観

形式		LT-332	LT-332S
最大連続使用電圧(50/60Hz)Uc		単相2線 130V,250V AC 単相3線 110V/220V AC 三相3線 250V AC
公称放電電流 (8/20μs)In	線間、対地間	10kA
最大放電電流 (8/20μs)Imax	線間、対地間	20kA
電圧防護レベル^(注1)Up	線間	1300V 以下
電圧防護レベル^(注1)Up	対地間	1500V 以下
動作開始電圧^(注2)	線間	480V±10％
劣化接点出力端子		－	○
二種耐熱		－	－
使用温度範囲 T		－20℃～＋50℃
外郭の保護等級^(注3)		IP20
使用電線範囲		5.5mm²～14mm²

電圧防護レベル^(注1)Up	対地間	2400V 以下
形式		LT-334	LT-334S
最大連続使用電圧(50/60Hz)Uc		単相2線 510V AC 三相3線 510V AC
公称放電電流 (8/20μs)In	線間、対地間	10kA
最大放電電流 (8/20μs)Imax	線間、対地間	20kA
電圧防護レベル^(注1)Up	線間	2400V 以下
動作開始電圧^(注2)	線間	860V±10％
劣化接点出力端子		－	○
二種耐熱		－	－
使用温度範囲 T		－20℃～＋50℃
外郭の保護等級^(注3)		IP20
使用電線範囲		5.5mm²～14mm²

注1 : 公称放電電流 lnを印加時の値。
注2 : 直流1mA印加時の動作開始電圧を示す。
注3 : 感電防止端子カバー取付状態による。

型番リスト

表示件数

型番

電圧	最大連続使用電圧	電圧防護レベル	動作開始電圧	劣化接点出力端子付き	RoHS?	最小発注数量

100V / 200V	AC130/250V	線間1300V以下/対地間1500V以下	線間480V±10%	無し	10	1個
100V / 200V	AC130/250V	線間1300V以下/対地間1500V以下	線間480V±10%	有り	10	1個
400V	AC510V	2400V以下	線間860V±10%	無し	10	1個
400V	AC510V	2400V以下	線間860V±10%	有り	10	1個

通常単価(税別) (税込単価)	通常出荷日

21,980円 ( 24,178円 )	在庫品1日目当日出荷可能
24,080円 ( 26,488円 )	在庫品1日目当日出荷可能
33,180円16,590円 ( 18,249円 )	在庫品1日目当日出荷可能
49,840円 ( 54,824円 )	7日目

詳細情報

基本情報

基本情報

自動切離し装置内蔵の分電盤用SPD。
【特長】
・JIS協約形配線用遮断器2極寸法の幅50mmで、盤内取り付けが容易
・自動切り離し装置内蔵、SPD機能表示付き、劣化接点出力対応（Sタイプのみ）で、劣化時も安心機能付き
・応答性に優れ、無続流
・感電防止端子カバー付き
・取り付けは3パターン（DINレール・連接取り付け板・取付金具によるネジ止め）
【用途】
・各種低圧電源回路を雷サージから保護

カタログ

商品TOP

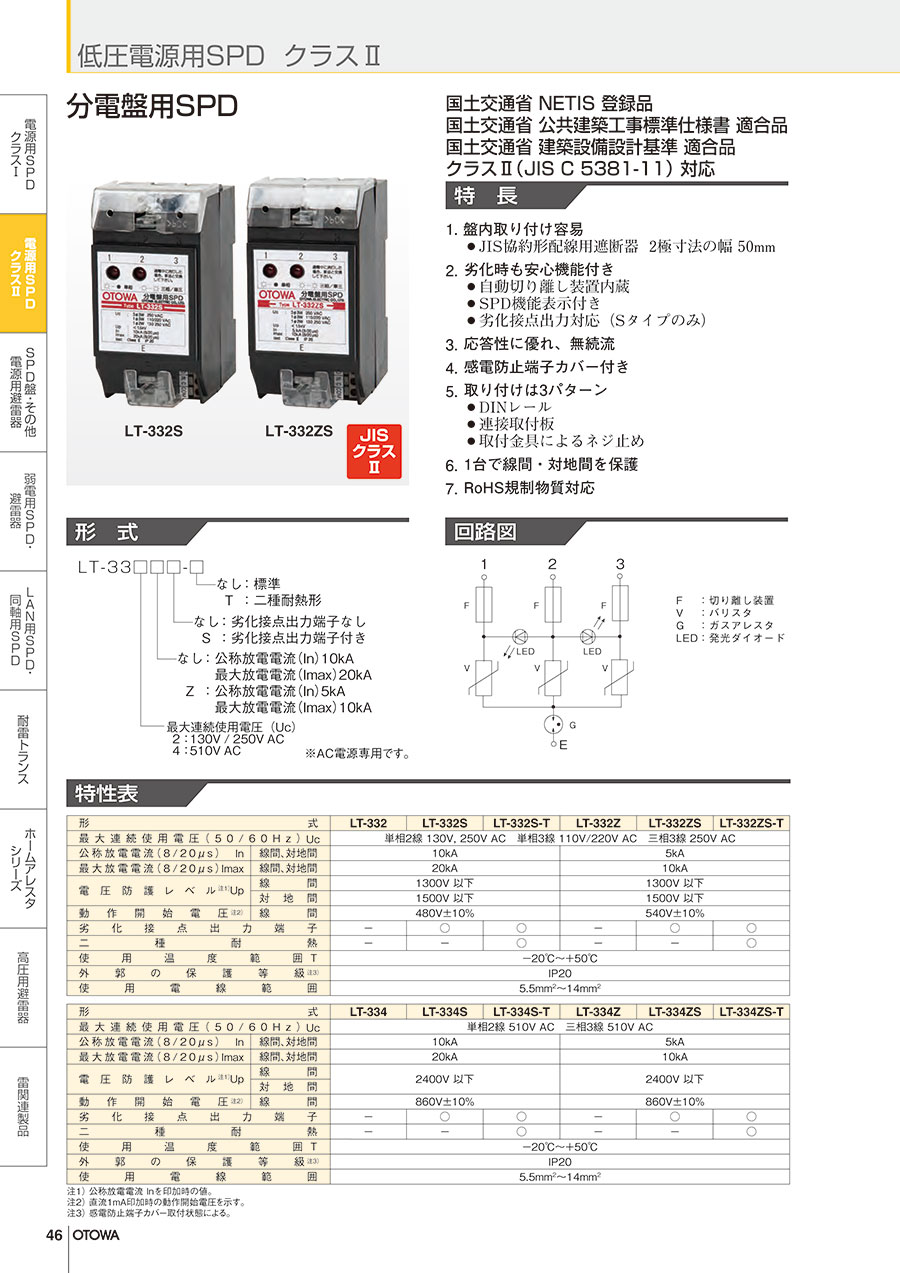

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

分電盤用SPD クラスIIのレビュー

5平均満足度：5.01件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

製品の分電盤用に使っている

満足度：5.02018/07/17

製品の分電盤に取り付けて使っています。盤内の取り付けも簡単に行えますし、しっかり固定できているので安心して使っています。...もっと読む

1人が参考にしています。

1件全て見る

よくあるご質問（FAQ）

Q個人で工事はできますでしょうか？

電気工事士の資格が必要となります。詳細についてはお問い合わせください。
