商品情報

RS485回線用SPDの特長

RS485回線用SPDの外観

形式		SR-GV5J	SR-GV12J
最大連続使用電圧 Uc		5.5V DC	12.6V DC
定格電流		250mA	250mA
電圧防護レベル Up	線間	45V	55V
電圧防護レベル Up	対地間	400V	400V
残留電圧(注1)		16V	32V
直列抵抗/線		3Ω	3Ω
インパルス耐久性 (注２)(注３)	C2(8/20μs)	10kA	10kA
インパルス耐久性 (注２)(注３)	D1(10/350μs)	5kA	5kA
伝送周波数帯域(注4)		DC ～140MHz	DC ～8MHz
挿入損失		1.5dB以下

注1 : 8 / 20μs : 5kA短絡回路電流印加時（C2）10 / 350μs : 2.5kA短絡回路電流印加時（D1）
注2 : 2線合計での表記ですので、各ライン（1線）の値は表記値の1 / 2になります。
注3 : IECカテゴリC2、D1に対応。インパルス耐久性 C2 : 8 / 20μs 10kA（正負・各5回・計10回)、D1 : 10 / 350μs 5kA（正負・各1回・計2回)
注4 : SR-GV5Jは減衰 1.5dB、特性インピーダンス600Ω、参考値
SR-GV12Jは減衰 1.5dB、特性インピーダンス100Ω、参考値

型番リスト

表示件数

型番

SR-GV5J

SR-GV12J

電圧	最大連続使用電圧	電圧防護レベル	周波数帯域（参考値）	特価品	RoHS?	最小発注数量

DC5V	DC5.5V	線間45V/対地間400V	DC～140MHz	対象外	10	1個
DC12V	DC12.6V	線間55V/対地間400V	DC～8MHz	対象外	10	1個

通常単価(税別) (税込単価)	通常出荷日

21,140円 ( 23,254円 )	在庫品1日目当日出荷可能
21,140円 ( 23,254円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

プラグインタイプのため、点検・交換が容易なSPD・アレスタ。
【特長】
・IECカテゴリC2、D1に対応
・インパルス耐久性 C2：8/20μs10kA、D1：10/350μs5kA（C2：正負・各5回・計10回、D1：正負・各1回・計2回）
・RS485回線に対応している
・DINレール対応
・プラグインタイプ（点検、交換容易）
・劣化表示機能付き
・太陽光発電システムの保護に最適
【用途】
・RS485回線を雷サージから保護

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
【一部商品取扱終了情報】在庫無くなり次第、一部商品はミスミで受注受付を終了します。推奨代替品はございません。

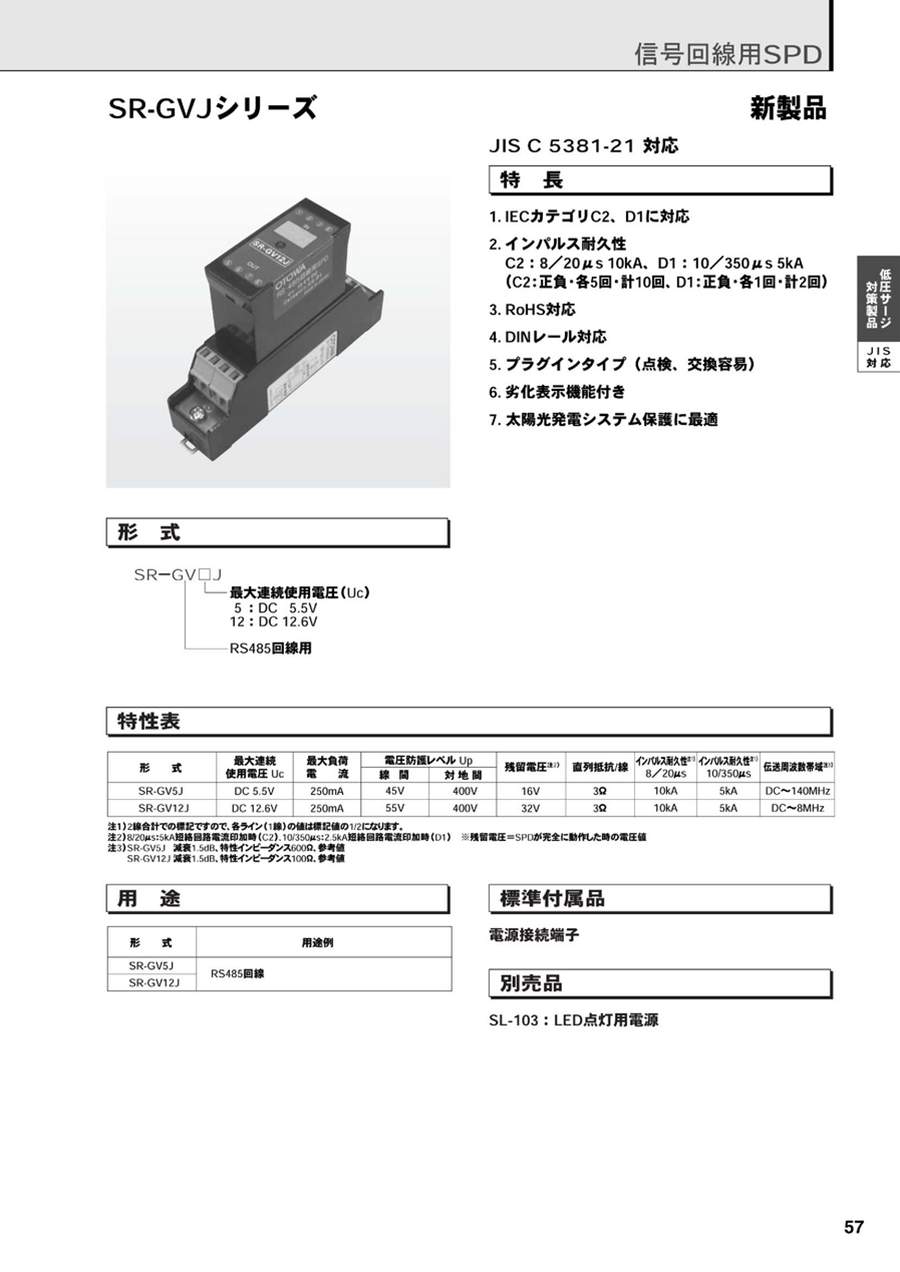

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

信号回線用SPD SR-GVJシリーズのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q個人で工事はできますでしょうか？

電気工事士の資格が必要となります。詳細についてはお問い合わせください。
