音羽電機工業

TV同軸ケーブル用SPD CS-FPJ75-T230

TV同軸ケーブル用SPD CS-FPJ75-T230 CS-FPJ75-T230
  • 用途
    同軸
  • 型
    単極型
  • 取付方法
    F型コネクタ
  • クラス・カテゴリ
    IECカテゴリC2 / IECカテゴリD1
  • 寸法 縦 (mm)
    63
  • 寸法 横 (mm)
    18
  • 寸法 奥行き (mm)
    24
  • インパルス耐久性（8/20μｓ）
    20kA
  • インパルス耐久性（10/350μｓ）
    2.5kA
  • 電圧防護レベル
    800V以下
  • 直流放電開始電圧
    320V±20%
  • 周波数帯域（参考値）
    DC～2.15GHz/2.7GHz

ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
  • 【販売終了情報】在庫無くなり次第、受注受付終了となります。推奨代替品はございません。

型番:

CS-FPJ75-T230
解除
数量：

閲覧中の商品と併せてご検討ください

サージカウンタ（無電源式）サージカウンタ（無電源式）
－閉じる

CS-FPJ75-T230の仕様・寸法情報

用途
[信号回線] 同軸
型
単極型
取付方法
[その他] F型コネクタ
クラス・カテゴリ
IECカテゴリC2 / IECカテゴリD1
寸法 縦(mm)
63
寸法 横(mm)
18
寸法 奥行き(mm)
24
インパルス耐久性（8/20μｓ）
20kA
インパルス耐久性（10/350μｓ）
2.5kA
電圧防護レベル
800V以下
直流放電開始電圧
320V±20%
周波数帯域（参考値）
DC～2.15GHz/2.7GHz
RoHS?
10
-
-

商品情報

TV同軸ケーブル用SPDの特長

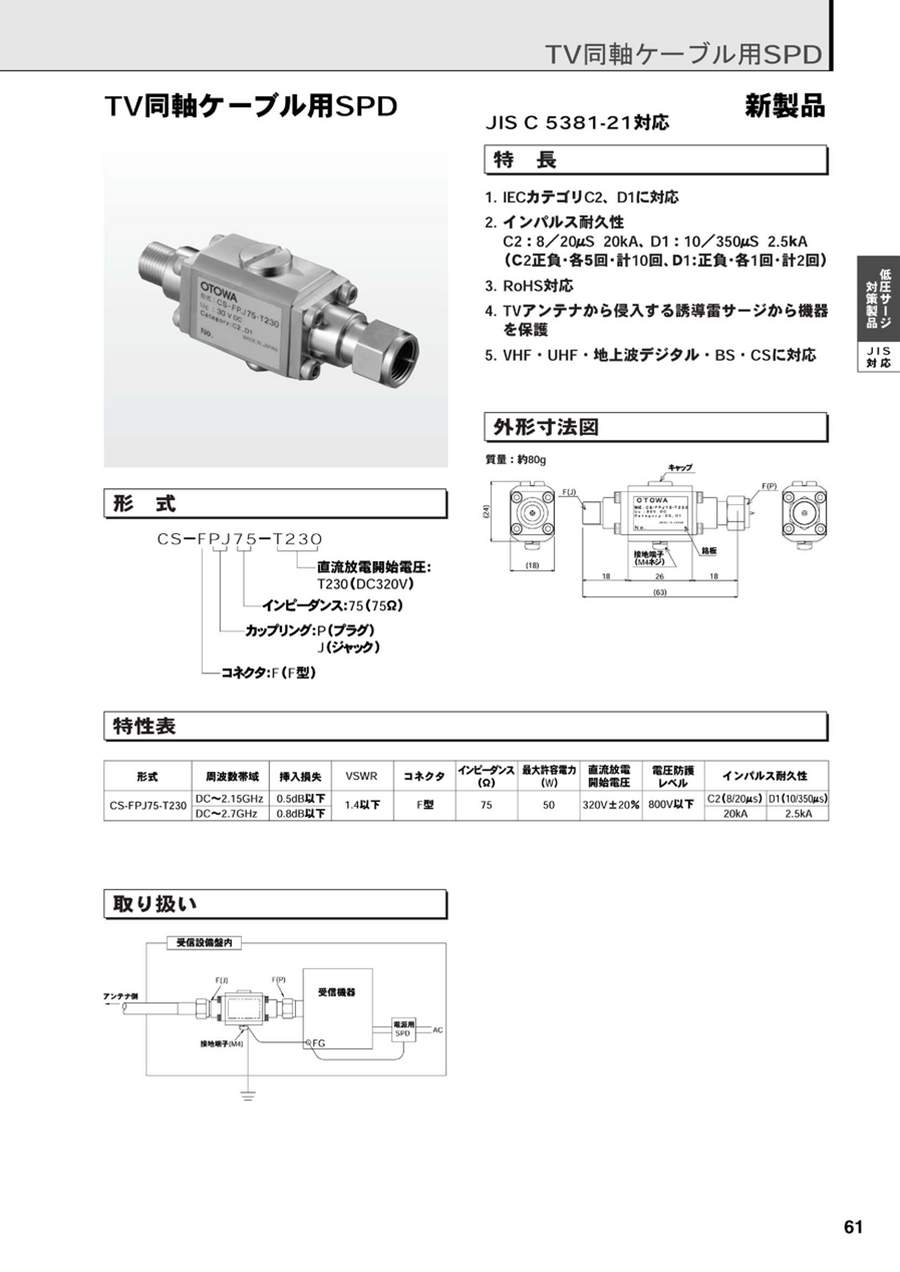

TV同軸ケーブル用SPDの外観

TV同軸ケーブル用SPDの外観

形式CS-FPJ75-T230
伝送周波数帯域DC～
2.15GHz		DC～
2.7GHz
挿入損失0.5dB以下0.8dB以下
VSWR1.4以下1.4以下
コネクタF型
インピーダンス75Ω
最大許容電力50W
電圧防護レベルUp800V以下
インパルス耐久性(注1)C2(8/20μs)20kA
D1(10/350μs)2.5kA
定格電流1000mA

（注1）IECカテゴリC2、D1に対応。インパルス耐久性 C2 : 8 / 20μs 20kA（正負・各5回・計10回）、D1 : 10 / 350μs 2.5kA（正負・各1回・計2回）

  • ※ 使用同軸ケーブルサイズ3C～10C

型番リスト

表示件数
  • 1
    • 型番
    CS-FPJ75-T230
    RoHS?最小発注数量
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    25,527円
    ( 28,080円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    地上デジタルテレビ放送・BS放送・CS放送に対応しているSPD・アレスタ（避雷器）。
    【特長】
    ・IECカテゴリC2、D1に対応
    ・インパルス耐久性 C2：8/20μS 20kA（正負・各5回・計10回）、D1：10/350μS 2.5kA（正負・各1回・計2回）
    【用途】
    ・TVアンテナから侵入する誘導雷サージから機器を保護

    ご注意

    • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
      セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
    • 【販売終了情報】在庫無くなり次第、受注受付終了となります。推奨代替品はございません。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    TV同軸ケーブル用SPD CS-FPJ75-T230の型番CS-FPJ75-T230のページです。 型番CS-FPJ75-T230に関する仕様情報を記載しております。
    TV同軸ケーブル用SPD CS-FPJ75-T230のレビュー
    この商品のレビューはありません

    よくあるご質問（FAQ）

    Q個人で工事はできますでしょうか？
    A
    電気工事士の資格が必要となります。詳細についてはお問い合わせください。
