工業自動化電子機器配線用ケーブル KVC43BX（100V未満）

Name: 工業自動化電子機器配線用ケーブル KVC43BX（100V未満）
Brand: 倉茂電工
SKU: 222000001535
Rating: 4 (1 reviews)

カタログ

通常単価(税別): 1,008円～847,000円

税込単価: 1,109円～931,700円

通常出荷日：3日目～4日目

【特長】・編組導体・耐屈曲性・シースつや消し【用途】・ケーブルキャリアへの配線（低速用）・シールド付商...

詳細を確認

44.0

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
【規格認証対応終了】本商品につきまして、これまで認証を取得しておりましたTR-CU（Customs Union Technical Regulations 関税同盟技術規則）が、昨今の国際情勢から認証更新が困難になりました。メーカーカタログに「EAC」表記がありますが、対応しておりませんので予めご了承ください。

よく一緒に見られています

倉茂電工

工業自動化ケーブル VCT531XXシリーズ（耐油/耐熱/耐震）

通常価格(税別)： 752円 (税込価格：827円)

通常出荷日：在庫品1日目

よく一緒に見られています

倉茂電工

工業自動化耐久性ロボット用ケーブル KDFシリーズ（UL規格）

通常価格(税別)： 849円 (税込価格：934円)

通常出荷日：在庫品1日目

未確定：候補が2,700型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報

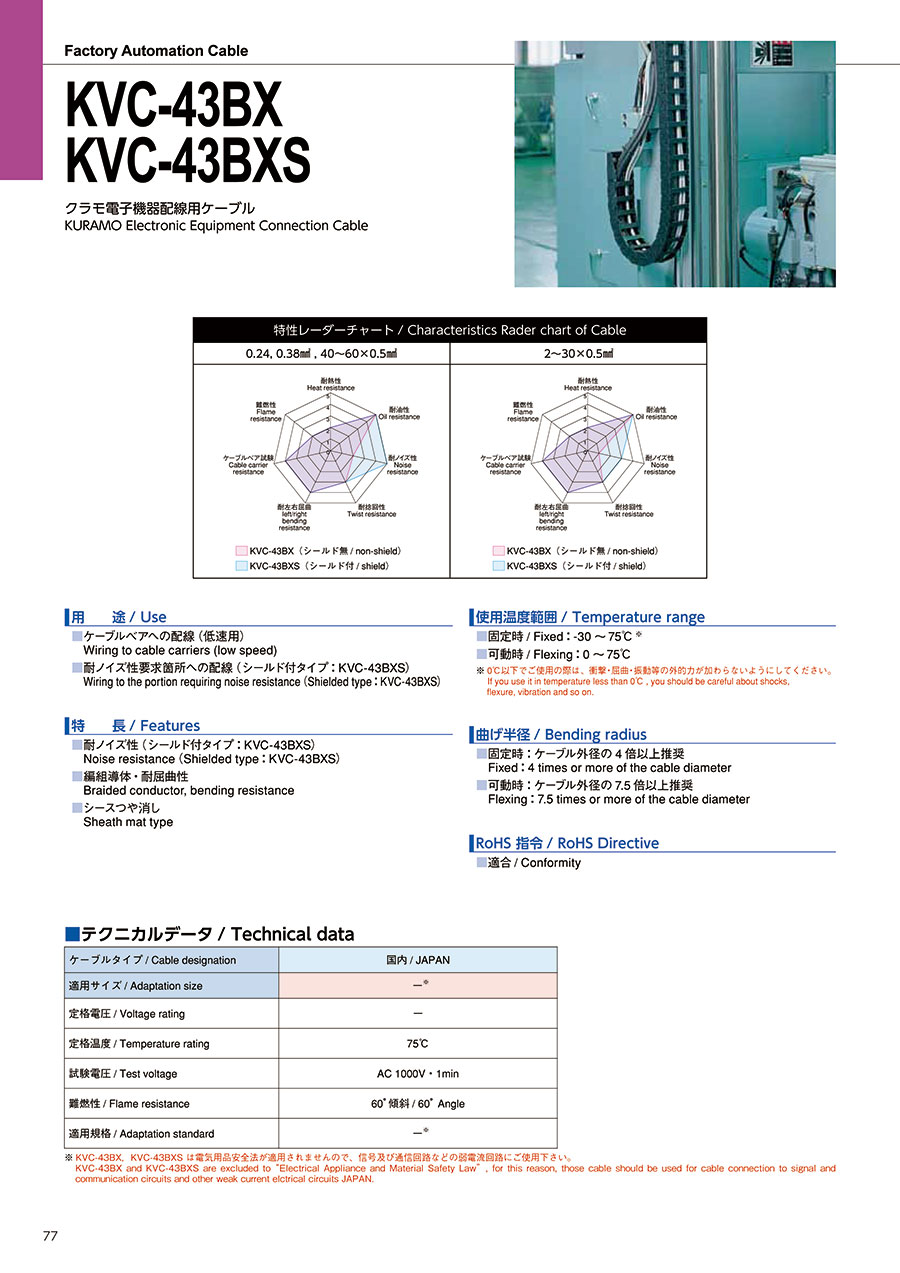

カタログ

商品情報

商品特長詳細

【特長】

編組導体・耐屈曲性
シースつや消し

【用途】

ケーブルキャリアへの配線(低速用)

製品仕様

<　主な仕様　>

シース色　：　ブラック取得規格　：　－定格電圧　：　100V未満使用温度範囲　：　0～75℃ 難燃性　　：　ー曲げ半径　：　仕上り外径　×　4（固定部）（ｍｍ）　　　仕上り外径　×　7.5（可動部）　　　　　　　※推奨値であり保証値ではございません

品名項目	KVC-43BX （0.24mm²,0.38mm²）
導体	軟銅編組線（中心補強紐入り）
絶縁体	耐熱性ビニル混合物
対より	線心を対より
より合わせ	対より線心を円形により合わせ
テープ	4心（2P）以上はテープを重ね巻き
シールド	-
シース	耐油・耐熱性ビニル混合物（黒色）

品名項目	KVC-43BX （0.5mm²）
導体	軟銅編組線（中心補強紐入り）
絶縁体	耐熱性ビニル混合物
対より	線心を対より（40 心以上に適用）
より合わせ	線心を円形により合わせ
テープ	5 心以上はテープを重ね巻き
シールド	-
シース	耐油・耐熱性ビニル混合物（黒色）

技術情報設計アイデア

ケーブルタイプ	国内
適用サイズ	−※
定格電圧	−
定格温度	75℃
試験電圧	AC 1000V・1min
難燃性	60°傾斜
適用規格	−※

KVC-43BXシリーズは電気用品安全法が適用されないので、信号及び通信回路などの弱電流回路にご使用下さい。

規格表

導体		絶縁	心数	シールド無し		電気特性
公称断面積	外径（約mm）〈構成〉	外径（約mm）	心数	シース外径（約mm）	概算重量（kg/ km）	許容電流 (A)	導体抵抗 20℃（Ω / ㎞）	絶縁抵抗 20℃（M Ω㎞）
0.24mm²	0.9 <48/0.08>	1.5	2(1P)	5.1	27	6	93.3 以下	50 以上
			3	5.3	35	5
			4(2P)	7.5	55	5
			6(3P)	7.9	65	5
			8(4P)	8.5	80	4
			10(5P)	9.4	95	4
			12(6P)	10.0	110	4
			16(8P)	11.5	135	3
			20(10P)	12.0	160	3
0.38mm²	1.1 <48/0.10>	1.8	2(1P)	5.7	40	8	59.7 以下	50 以上
			3	6.2	45	7
			4(2P)	8.6	75	7
			6(3P)	9.1	90	6
			8(4P)	10.0	115	6
			10(5P)	11.0	125	5
0.5mm²	1.3 <64/0.10>	2.1	2	6.6	45	10	44.8 以下	50 以上
			3	7.1	60	9
			4	7.6	70	8
			6	9.2	100	7
			8	10.5	130	7
			10	11.5	155	6
			12	11.5	170	6
			16	13.0	210	5
			20	14.5	265	5
			30	17.0	365	4

※ミスミ取り扱いない製品

製品特性

0.24,0.38mm²,40×0.5mm²

工業自動化電子機器配線用ケーブル KVC43BXの特性図　0.24,0.38mm<sup>2</sup>,40×0.5mm<sup>2</sup>

KVC43BXKVC43BXS

2〜30×0.5mm²

工業自動化電子機器配線用ケーブル KVC43BXの特性図　2〜30×0.5mm<sup>2</sup>

KVC43BXKVC43BXS

使用温度範囲

固定時/ Fixed：-30〜75℃ ※
可動時/ Flexing：0〜75℃
※ 0℃以下でご使用の際は、衝撃・屈曲・振動等の外的力が加わらないようにしてください。

曲げ半径

固定時：ケーブル外径の4倍以上推奨
可動時：ケーブル外径の7.5倍以上推奨

許容電流について

許容電流値は周囲温度30℃、空中1 条敷設時の計算値を示し、保証値ではない。
周囲温度30℃以上の場合は、次の電流減少係数を表の値に乗じて下さい。
許容電流の値は、JCS0168 により算出した値であって、保証値ではない。
JCS0168：日本電線工業会規格"33kV 以下電力ケーブルの許容電流計算"

電流減少係数

周囲温度（℃）	30	35	40	45	50	55	60	65	70	75	80	85	90	95	100
電流減少係数	1.00	0.97	0.93	0.89	0.86	0.82	0.77	0.73	0.68	0.63	0.58	0.52	0.45	0.36	0.26

編組導体の端末処理

編組導体の中心には導体補強紐が挿入されている。端末加工後の導体補強のため、端末加工時にこの補強紐を取り除かないで、処理して下さい。
切断
鋭利なハサミで、瞬時に切断して下さい。（補強紐は、ニッパーなどでは完全に切断できない。）
端末処理方法
圧着端子法：補強紐を取り除かないで、そのまま圧着端子で止めて下さい。
半田付け法：補強紐を取り除かないで、そのまま半田付けして下さい（補強紐は熱に強いので、溶融又は収縮しない）。

※本製品は編組導体を採用しており、通常の導体外径より大きくなっておる。
圧着端子など加工の際には導体外径等をご確認下さい。

0.24mm²,0.38mm²線芯識別

配列図

構造

A：編組導体　B：絶縁体　C：テープ
D：補強紐　E：識別用ライン　F：シールド　G：シース

対より線心の構造

線心識別

対番号	1		2		3		4		5		6		8		10		15		20
線心番号	L1	L2	L1	L2	L1	L2	L1	L2	L1	L2	L1	L2	L1	L2	L1	L2	L1	L2	L1	L2
絶縁体色/識別ライン色	黒	黒/白	赤	赤/白	緑	緑/白	黄	黄/白	茶	茶/白	青	青/白	橙	橙/白	若草	若草/白	黄/黒	黄/赤	紫/黒	紫/赤

0.5mm²線芯識別

配列図

構造

A：編組導体　B：テープ
C：補強紐　D：絶縁体　E：シールド　F：シース

線心識別

線心数	線心識別方式
12 心以下	絶縁体着色方式（黒、白、赤、緑、黄、茶、青、灰、橙、紫、桃、若草の順）
13 心以上	ナンバリングNo. 方式（白色絶縁体表面に1、2、3、4・・・を連続表示）

使用方法・使用事例

工業自動化電子機器配線用ケーブル KVC43BX 0.24mm<sup>2</sup>,0.38mm<sup>2</sup>の使用事例図

用途

ケーブルキャリアへの配線（低速用）
