イマオコーポレーション

クランプボルト（歪み対応）

クランプボルト（歪み対応）
通常単価(税別)
6,480円～7,890円
税込単価
7,128円～8,679円
通常出荷日：4日目

・プルフィックスは、5面加工にも対応できるシリンダー形状の引込みクランプです。今回新たに焼入れなどによ...

詳細を確認
  • 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
未確定：候補が3型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

型番リスト

表示件数
  • 1
    • 型番
    CP156-12001M
    CP156-16001M
    CP156-20001M

    外径D

    (mm)

    サイズL1

    (mm)

    		最小発注数量
    18
    18
    1個
    24
    22
    1個
    33
    30
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    6,480円
    ( 7,128円 )
    4日目
    7,190円
    ( 7,909円 )
    4日目
    7,890円
    ( 8,679円 )
    4日目
  • 1

    • 詳細情報

    基本情報

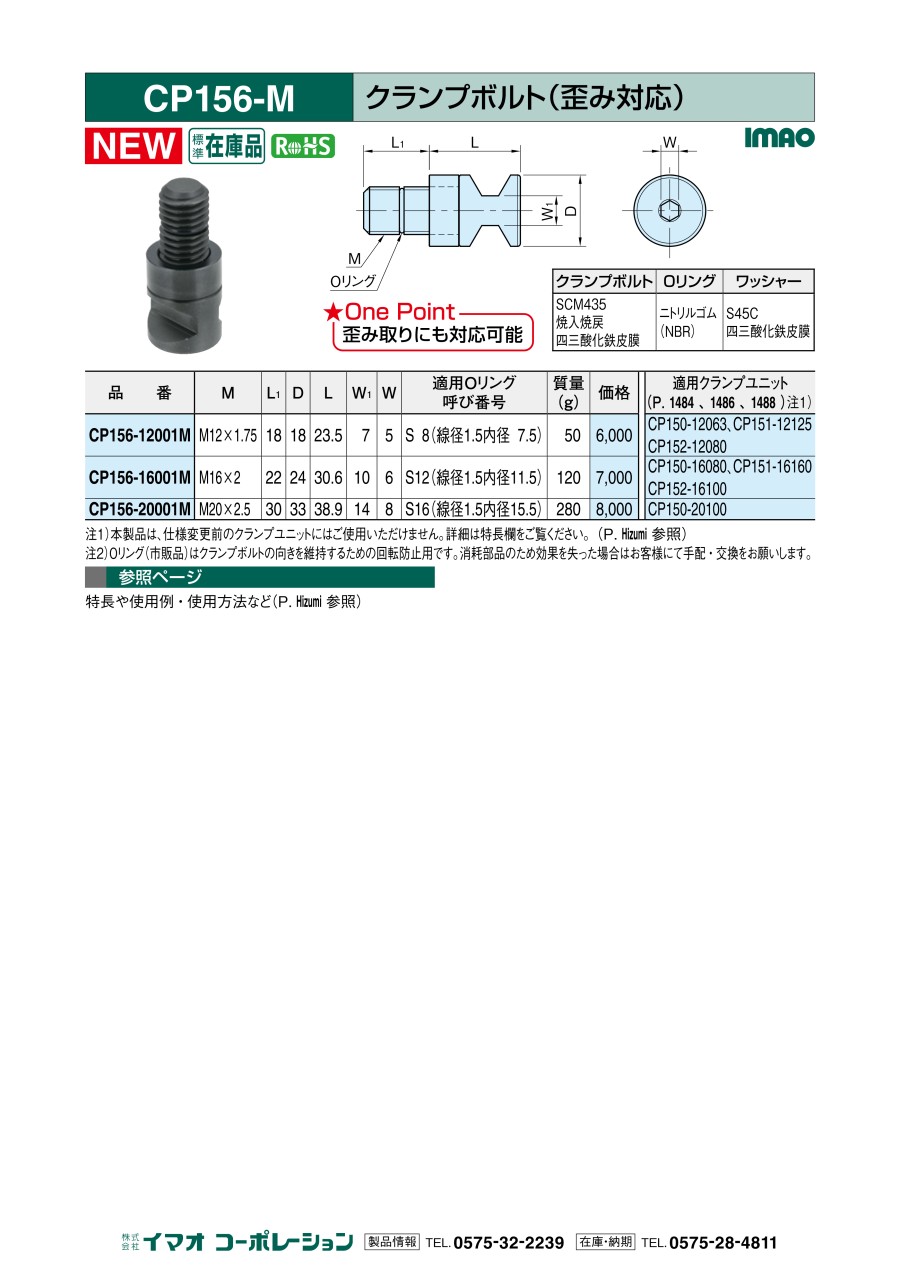

    ・プルフィックスは、5面加工にも対応できるシリンダー形状の引込みクランプです。

    今回新たに焼入れなどによる歪みにも対応できる「クランプボルト 歪み対応タイプ」を追加。
    焼入れ前後でインロー径の異なる2種類のクランプボルトを使い分けることで、
    ザグリ穴の追加工のみで歪みによる穴ピッチの変化に対応できます。
    金型をはじめとする焼入れ後の加工があるワークのクランプに最適です。

    ご注意

    • 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
