イマオコーポレーション

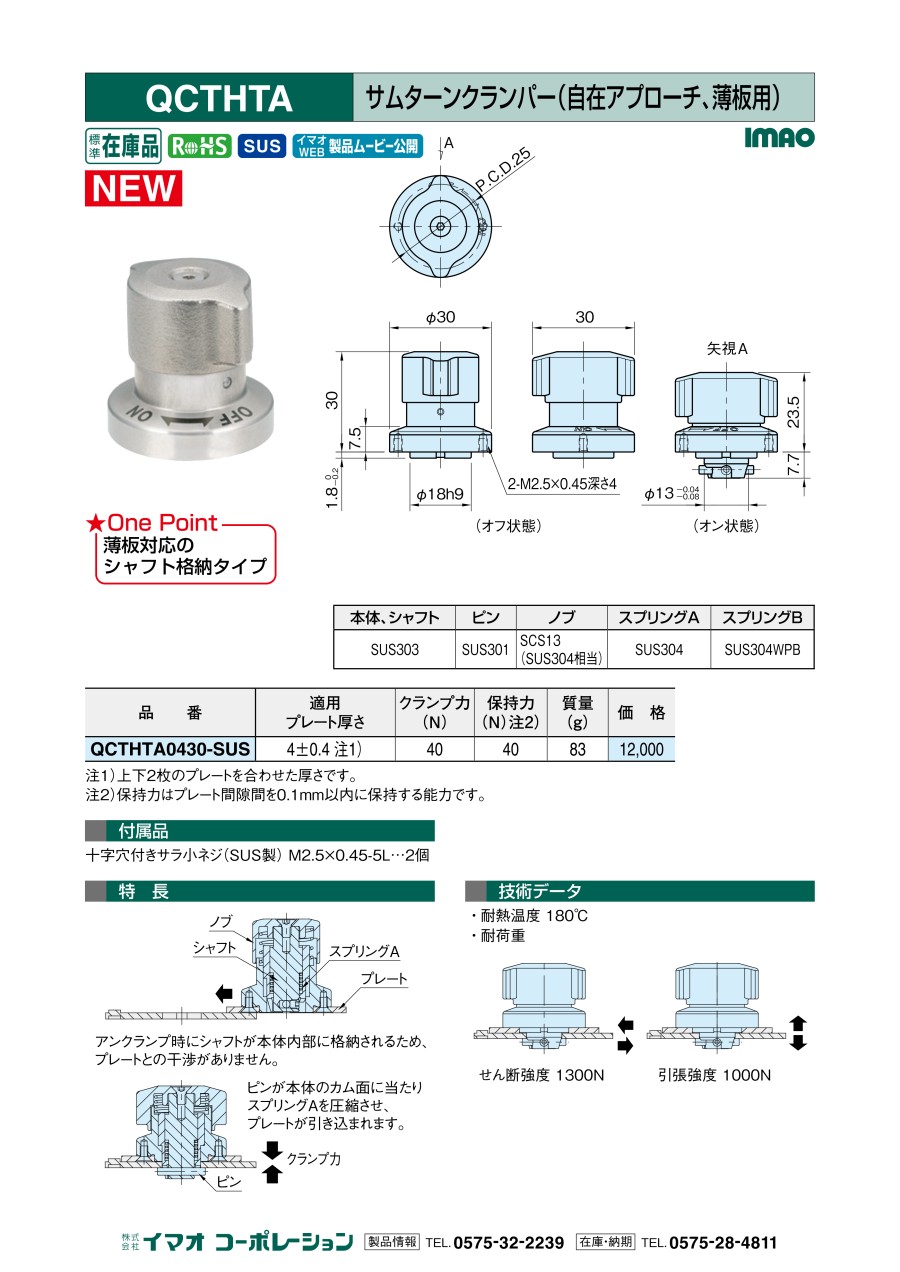

【ワンタッチ着脱】サムターンクランパーQCTHTA（自在アプローチ・薄板用）

カタログ

通常単価(税別): 11,370円

税込単価: 12,507円

通常出荷日：4日目

装置の段取り替えに伴うアタッチメントの着脱や治具交換をワンタッチで行える、ボルトに替わる締結部品です。...

商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。

QCTHTA0430-SUS

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

QCTHTA0430-SUSの仕様・寸法情報

種類

ワンタッチ取付治具

本体材質

SUS303

適用プレート厚さ(mm)

4±0.4（上下2枚）

ノブ材質

SCS13（SUS304相当）

シャフト材質

SUS303

ピン材質

SUS301

クランプ力(kN)

0.04

型番リスト
詳細情報
カタログ

型番リスト

表示件数

型番

QCTHTA0430-SUS

最小発注数量

1個

通常単価(税別) (税込単価)	通常出荷日

11,370円

( 12,507円 )

4日目

詳細情報

基本情報

基本情報

装置の段取り替えに伴うアタッチメントの着脱や治具交換をワンタッチで行える、ボルトに替わる締結部品です。
【特長】
・既存ラインアップではご要望にお応えできなかった薄板（厚さ2mm）に対応し、板金加工の外装ケースやカバーなど幅広い用途に適用可能です
・相手側の薄板には穴加工を施すだけの簡単な加工でご使用いただけます
・工具不要：誰でも簡単に締められます
・ワンタッチで固定：ワンタッチでクランプ・アンクランプを切り替えられます
・誰でも同じ強さで固定：担当者により締める力のばらつきがなくなります
・ON/OFFが一目瞭然：つまみの向きで固定してあるか一目で判断できます
