マグネットバッファ ZP3B□Mシリーズ
- 通常単価(税別)
- 13,714円～18,215円
- 税込単価
- 15,085円～20,037円
通常出荷日：9日目～19日目
【特長】・ストローク中のバッファ反力が一定・ワークの高低差を吸収、ワークへの衝撃を緩和・低発塵：スプリ...
詳細を確認- 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
未確定：候補が14型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

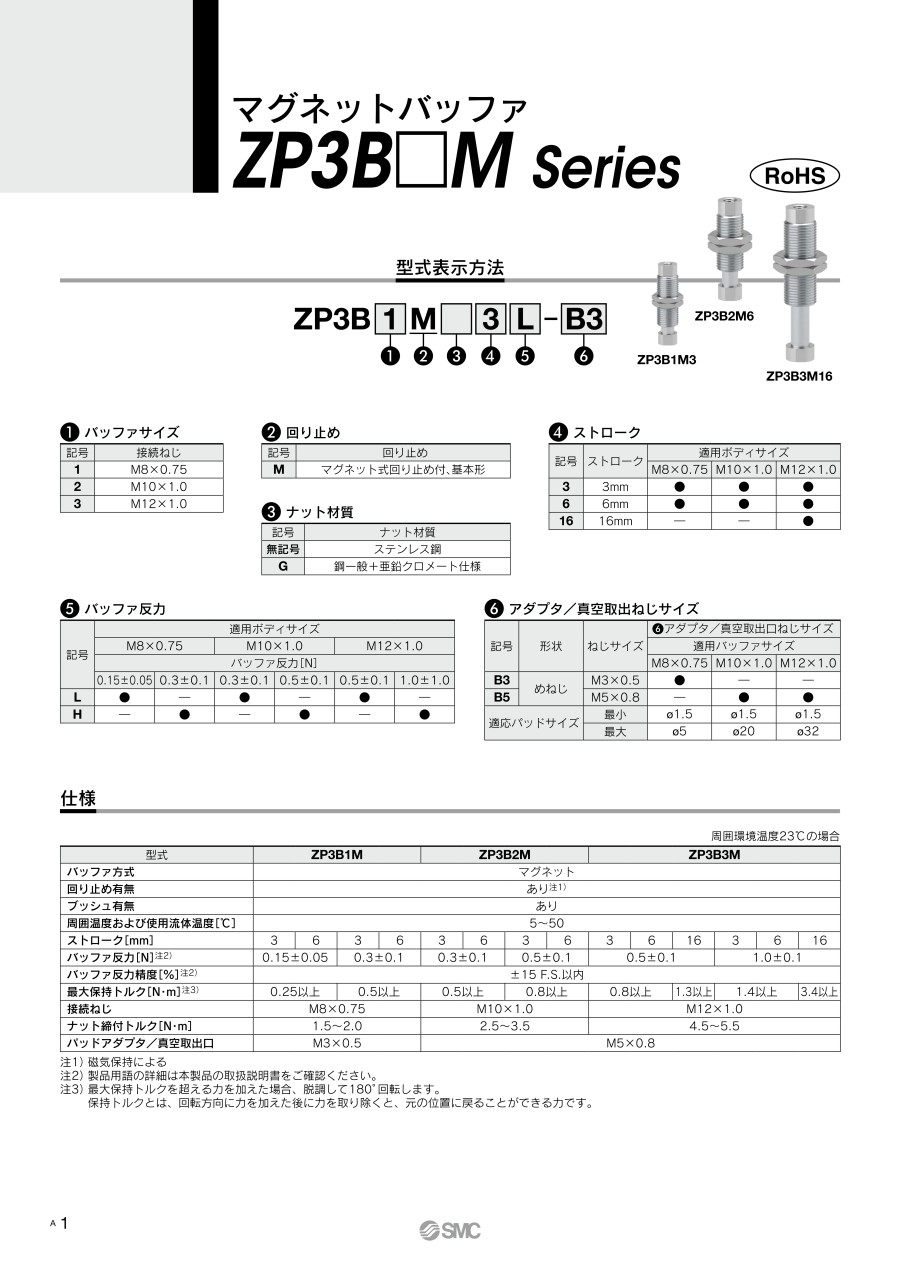

外形寸法図／型式表示
 |
| （1）バッファ サイズ | （2）仕様 | （3）ナット材質 | （4）バッファ ストローク | （5）バッファ反力 | （6）アダプタ取付ねじサイズ／ 真空取出口 | A | B | D | E | ナット同梱部品 | 最小穴径 | 質量[g] |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | M | 無記号 | 3 | L H | B3 | 7 | 30 | 19 | 2 | ZPSNA-M8A | Φ2 | 5.6 |
| 6 | 10 | 33 | 5.7 | |||||||||
| 2 | 3 | B5 | 8 | 34 | 21 | 3 | ZPSNA-M10 | Φ4 | 11.3 | |||
| 6 | 11 | 37 | 11.4 | |||||||||
| 3 | 3 | L | B5 | 8 | 34 | 4 | ZPSNA-M12C | Φ4.2 | 18.1 | |||
| H | 19.3 | |||||||||||
| 6 | L | 11 | 37 | 18.2 | ||||||||
| H | Φ2.8 | 19.4 | ||||||||||
| 16 | L | 21 | 57 | 31 | Φ4.2 | 23.8 | ||||||
| H | Φ2.8 | 26.3 |
商品仕様
| 周囲環境温度23℃の場合 |
| 型式 | ZP3B1M | ZP3B2M | ZP3B3M | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| バッファ方式 | マグネット | |||||||||||||
| 回り止め有無 | あり 注1) | |||||||||||||
| ブッシュ有無 | あり | |||||||||||||
| 周囲温度および使用流体温度[℃] | 5～50 | |||||||||||||
| ストローク[mm] | 3 | 6 | 3 | 6 | 3 | 6 | 3 | 6 | 3 | 6 | 16 | 3 | 6 | 16 |
| バッファ反力[N] 注2) | 0.15±0.05 | 0.3±0.1 | 0.3±0.1 | 0.5±0.1 | 0.5±0.1 | 1.0±0.1 | ||||||||
| バッファ反力精度[%] 注2) | ±15 F.S.以内 | |||||||||||||
| 最大保持トルク[N・m] 注3) | 0.25以上 | 0.5以上 | 0.5以上 | 0.8以上 | 0.8以上 | 1.3以上 | 1.4以上 | 3.4以上 | ||||||
| 接続ねじ | M8×0.75 | M10×1.0 | M12×1.0 | |||||||||||
| ナット締付トルク[N・m] | 1.5～2.0 | 2.5～3.5 | 4.5～5.5 | |||||||||||
| パッドアダプタ/真空取出口 | M3×0.5 | M5×0.8 | ||||||||||||
注2）製品用語の詳細は本製品の取扱説明書をご確認ください。
注3）最大保持トルクを超える力を加えた場合、脱調して180°回転します。
保持トルクとは、回転方向に力を加えた後に力を取り除くと、元の位置に戻ることができる力です。
構造原理
 | 構造原理 ＜バッファの原理＞ （1）N極（赤）とS極（青）がストローク方向に引き付けあってバランス （2）ロッドへ押し込む方向に外力を加えた後、外力を取り除くと初期位置に復帰 ＜回り止めの原理＞ （1）N極（赤）とS極（青）が向かい合った位置でバランス （2）ロッドへ時計回りに最大許容トルク以下の外力を加えた後、外力を取り除くと初期位置に復帰 （3）ロッドへ反時計回りに最大許容トルク以下の外力を加えた後、外力を取り除くと初期位置に復帰 （4）ロッドへ時計回りに最大許容トルクを超える外力を加えた後、外力を取り除くと初期位置から 180°回転（脱調）し、 N極とS極が向かい合った位置でバランス | |
構造図
基本形 |
| 番号 | 部品名 | 材質（表面処理） | 備考 |
|---|---|---|---|
| 1 | バッファボディR | ステンレス鋼 | |
| 2 | ピストンチューブ | ステンレス鋼 | |
| 3 | パッドアダプタ | アルミニウム合金（白色アルマイト） | |
| 4 | インナーマグネット | ネオジウム磁石 | |
| 5 | アウターマグネット | ネオジウム磁石 | |
| 6 | ブッシュ | POM | |
| 7 | ナット | ステンレス鋼 | ナット材質：ステンレス仕様の場合 |
| 鋼一般（亜鉛クロメート） | ナット材質：亜鉛クロメート仕様の場合 |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
13,714円 ( 15,085円 ) | 9日目 |
13,714円 ( 15,085円 ) | 9日目 |
13,714円 ( 15,085円 ) | 9日目 |
13,714円 ( 15,085円 ) | 9日目 |
13,873円 ( 15,260円 ) | 9日目 |
13,873円 ( 15,260円 ) | 9日目 |
13,873円 ( 15,260円 ) | 9日目 |
13,873円 ( 15,260円 ) | 9日目 |
14,193円 ( 15,612円 ) | 9日目 |
14,193円 ( 15,612円 ) | 9日目 |
14,193円 ( 15,612円 ) | 9日目 |
14,193円 ( 15,612円 ) | 9日目 |
18,215円 ( 20,037円 ) | 19日目 |
18,215円 ( 20,037円 ) | 19日目 |
詳細情報
基本情報
【特長】
・ストローク中のバッファ反力が一定
・ワークの高低差を吸収、ワークへの衝撃を緩和
・低発塵：スプリングの擦れによる発塵なし（スプリングレス）
・回り止め：4極マグネットで回転を抑制
・銅・亜鉛不使用（ZP3B3M（3、6、16）H-B5を除く）
・二次電池製造工程に対応（ZP3B3M（3、6、16）H-B5を除く）
ご注意
- 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
マグネットバッファ ZP3B□Mシリーズのレビュー
この商品のレビューはありません
