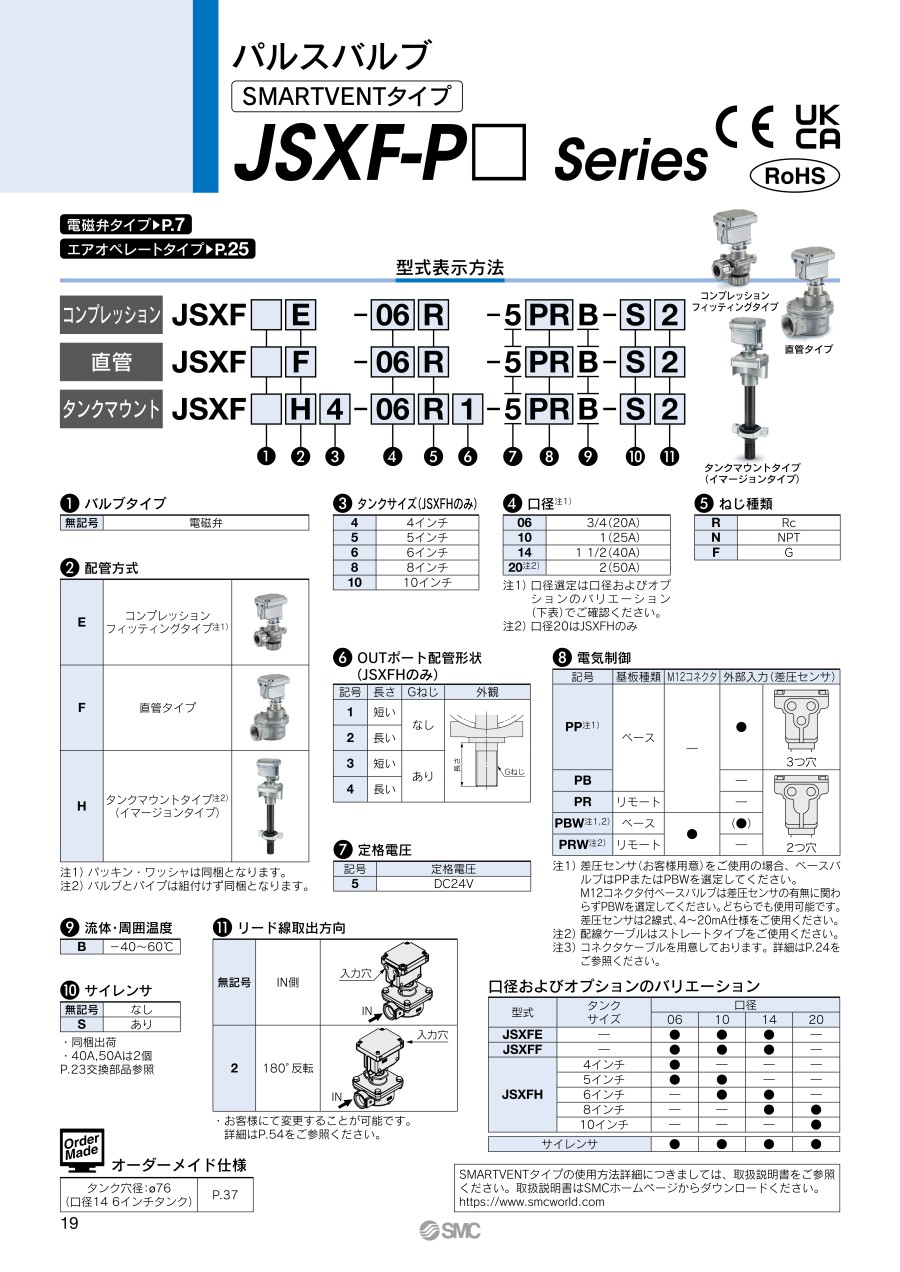

パルスバルブ 集塵機用バルブ SMARTVENTタイプ JSXF-P□シリーズ
- 通常単価(税別)
- 30,598円～63,319円
- 税込単価
- 33,658円～69,651円
通常出荷日：19日目
さまざまな業種のパルスブローに！【特長】・高いピーク圧力と少ない空気消費量・SMARTVENTタイプ（...
詳細を確認- 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
未確定：候補が195型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形寸法図（下記寸法以外はエアオペレートタイプと同様）
JSXFE/コンプレッションフィッティングタイプ
 |
| 寸法表 | （mm） |
| 型式 | 口径 | A | B |
|---|---|---|---|
| JSXFE-06 | 3/4 | 196 | 114 |
| JSXFE-10 | 1 | 230 | 148 |
| JSXFE-14 | 1 1/2 | 280 | 198 |
JSXFF/直管タイプ
 |
| 寸法表 | （mm） |
| 型式 | 口径 | A | B |
|---|---|---|---|
| JSXFF-06 | 3/4 | 162 | 80 |
| JSXFF-10 | 1 | 171 | 89 |
| JSXFF-14 | 1 1/2 | 221 | 139 |
JSXFH/タンクマウントタイプ
 |
| 寸法表 | （mm） |
| 型式 | 口径 | A | B |
|---|---|---|---|
| JSXFH4-06 | 3/4 | 213 | 131 |
| JSXFH5-06 | 227 | 145 | |
| JSXFH5-10 | 1 | 229 | 147 |
| JSXFH6-10 | 242 | 160 | |
| JSXFH6-14 | 1 1/2 | 266 | 184 |
| JSXFH8-24 | 291 | 209 | |
| JSXFH8-20 | 2 | 306 | 224 |
| JSXFH10-20 | 333 | 251 |
| M12コネクタ付 下記寸法以外はSMARTVENTタイプと同様 | |
 |  |
| ピン番号 | 差圧センサ | リード線色 注2） | |
|---|---|---|---|
| なし（2芯） | あり（4芯） | ||
| 1 | DC（+） | DC（+） | 茶 |
| 2 | - | LINE（+） | 白 |
| 3 | DC（－） | DC（－） | 青 |
| 4 | - | LINE（－） | 黒 |
注2） オプションVXF20-53-□をご使用時に参照してください。
注3） キー位置は常に同じ位置ではありませんのでL字コネクタ使用できません。ストレートコネクタをご使用ください。
商品仕様
共通仕様| バルブ仕様 | 弁構造 | パイロット形ダイヤフラム | |
|---|---|---|---|
| 弁形式 | 通電時開形（N.C.） | ||
| 使用流体 | 空気 | ||
| パイロットオリフィス径 | mm | Φ4.5 | |
| 耐圧 | Mpa | 1.5 | |
| 最低作動圧力差 | Mpa | 0.1 | |
| 最高作動圧力差 | Mpa | 0.9 | |
| 最高システム圧力 | Mpa | 0.9 | |
| 使用流体温度 | ℃ | -40 注1）〜60 | |
| 周囲温度 | ℃ | -40〜60 | |
| 保護構造 注2） | IP67、NEMA4 | ||
| 規格 | CE/UKCA | ||
| コイル仕様 | 定格電圧 | V | DC24 |
| 許容電圧変動 | 定格電圧の±10% | ||
| 許容漏洩電圧 | 定格電圧の2%以下 | ||
| 消費電力 注3） | W | 18 | |
| 基板仕様 | ON時間 | ms | 100〜234 |
| OFF時間 | s | 4〜29 | |
| 消費電流 | mA | ベース：25以下 リモート：15以下 注4） | |
注2）IP67、NEMA4は入力穴に配線部品を取付またはプラグを付けた状態です
注3）消費電力は周囲温度20℃、定格電圧印加時の値です。（ばらつき幅：±10％）
注4）リモートバルブ1台あたりの消費電流です。バルブの数に合わせて加算されます。
ご使用の前に必ず製品個別注意事項をお読みください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
39,529円 ( 43,482円 ) | 19日目 |
39,529円 ( 43,482円 ) | 19日目 |
40,101円 ( 44,111円 ) | 19日目 |
40,101円 ( 44,111円 ) | 19日目 |
39,529円 ( 43,482円 ) | 19日目 |
32,060円 ( 35,266円 ) | 19日目 |
32,532円 ( 35,785円 ) | 19日目 |
32,532円 ( 35,785円 ) | 19日目 |
39,529円 ( 43,482円 ) | 19日目 |
39,529円 ( 43,482円 ) | 19日目 |
40,101円 ( 44,111円 ) | 19日目 |
40,101円 ( 44,111円 ) | 19日目 |
48,891円 ( 53,780円 ) | 19日目 |
48,891円 ( 53,780円 ) | 19日目 |
49,464円 ( 54,410円 ) | 19日目 |
49,464円 ( 54,410円 ) | 19日目 |
39,529円 ( 43,482円 ) | 19日目 |
39,529円 ( 43,482円 ) | 19日目 |
40,101円 ( 44,111円 ) | 19日目 |
40,101円 ( 44,111円 ) | 19日目 |
32,060円 ( 35,266円 ) | 19日目 |
32,060円 ( 35,266円 ) | 19日目 |
32,532円 ( 35,785円 ) | 19日目 |
32,532円 ( 35,785円 ) | 19日目 |
41,678円 ( 45,846円 ) | 19日目 |
41,678円 ( 45,846円 ) | 19日目 |
42,250円 ( 46,475円 ) | 19日目 |
42,250円 ( 46,475円 ) | 19日目 |
41,441円 ( 45,585円 ) | 19日目 |
42,013円 ( 46,214円 ) | 19日目 |
33,636円 ( 37,000円 ) | 19日目 |
34,108円 ( 37,519円 ) | 19日目 |
41,441円 ( 45,585円 ) | 19日目 |
42,013円 ( 46,214円 ) | 19日目 |
42,013円 ( 46,214円 ) | 19日目 |
41,441円 ( 45,585円 ) | 19日目 |
33,636円 ( 37,000円 ) | 19日目 |
34,108円 ( 37,519円 ) | 19日目 |
34,108円 ( 37,519円 ) | 19日目 |
41,441円 ( 45,585円 ) | 19日目 |
41,441円 ( 45,585円 ) | 19日目 |
42,013円 ( 46,214円 ) | 19日目 |
42,013円 ( 46,214円 ) | 19日目 |
50,804円 ( 55,884円 ) | 19日目 |
50,804円 ( 55,884円 ) | 19日目 |
51,375円 ( 56,513円 ) | 19日目 |
51,375円 ( 56,513円 ) | 19日目 |
41,441円 ( 45,585円 ) | 19日目 |
41,441円 ( 45,585円 ) | 19日目 |
42,013円 ( 46,214円 ) | 19日目 |
42,013円 ( 46,214円 ) | 19日目 |
33,636円 ( 37,000円 ) | 19日目 |
33,636円 ( 37,000円 ) | 19日目 |
34,108円 ( 37,519円 ) | 19日目 |
34,108円 ( 37,519円 ) | 19日目 |
43,590円 ( 47,949円 ) | 19日目 |
43,590円 ( 47,949円 ) | 19日目 |
44,161円 ( 48,577円 ) | 19日目 |
44,161円 ( 48,577円 ) | 19日目 |
44,748円 ( 49,223円 ) | 19日目 |
詳細情報
基本情報
さまざまな業種のパルスブローに！
【特長】
・高いピーク圧力と少ない空気消費量
・SMARTVENTタイプ（電磁弁タイプに制御用基板を内蔵、コントロールBOXが不要）
・使用流体温度：-40～60℃（結露なきこと）
・低温から高温まで幅広い温度範囲に対応
