SMC

パルスバルブ集塵機用バルブエアオペレートタイプ JSXFAシリーズ

カタログ

通常単価(税別): 4,560円～32,727円

税込単価: 5,016円～36,000円

通常出荷日：6日目～19日目

さまざまな業種のパルスブローに！【特長】・高いピーク圧力と少ない空気消費量・エアオペレートタイプ・使用...

詳細を確認

商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。

未確定：候補が67型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形寸法図 JSXFAE/コンプレッションフィッティングタイプ

口径06・10サイズ

　口径14サイズ

寸法表

（mm）

型式	管接続口径 P	A	（B）	（C）	（E）	（F）	（G）	H	J	K	L	M
JSXFAE-06	3/4	74	76	113	54	83	-	54	25.4	41.3	25.4	18.8
JSXFAE-10	1	94	90	137	82	120	-	65	33.3	44.4	38.1	31.6
JSXFAE-14	1 1/2	126	117	178	92	170	139	80	51.3	50.7	45	33

（）内寸法はねじ込み後の寸法を示しています。

外形寸法図 JSXFAF/直管タイプ

口径06・10サイズ

　口径14サイズ

寸法表

（mm）

型式	管接続口径 P	A	B	C	D	E	F	G
JSXFAF-06	3/4	74	55.5	92.5	36	19.3	48.8	-
JSXFAF-10	1	94	63.5	110.5	44	22.2	60.2	-
JSXFAF-14	1 1/2	126	75.1	136.6	65	32	110	79

外形寸法図 JSXFAH/タンクマウントタイプ（イマージョンタイプ）

口径06サイズ

		推奨タンク寸法図 ※タンクはお客様でご用意ください。タンク穴ピッチ
		タンク穴加工ストレート穴
		テーパ穴

寸法表

タンクサイズ	タンク外径Φ	B	OUTポート配管形状
			1			2			3			4
			A	D	E	A	D	E	A	D	E	A	D	E
4インチ（ANSI 4"）	114.3 +1.6 ー0.8	100	146±5	-	62	164±5	-	80	146±5	50	62	164±5	70	80
5インチ（ANSI 5"）	141.3 +1.6 ー0.8	114	153±5	-	56	173±5	-	76	153±5	50	56	173±5	70	76
-

口径10サイズ

		推奨タンク寸法図 ※タンクはお客様でご用意ください。タンク穴ピッチ
		タンク穴加工ストレート穴
		テーパ穴

寸法表

タンクサイズ	タンク外径Φ	B	OUTポート配管形状
			1			2			3			4
			A	D	E	A	D	E	A	D	E	A	D	E
5インチ（ANSI 5"）	141.3 +1.6 ー0.8	118	153±5	-	61	173±5	-	81	153±5	50	61	173±5	70	81
6インチ（ANSI 6"）	168.3 +1.6 ー0.8	132	173±5	-	68	213±5	-	108	173±5	50	68	213±5	90	108
-

口径14サイズ

		推奨タンク寸法図 ※タンクはお客様でご用意ください。タンク穴ピッチ
		タンク穴加工ストレート穴
		テーパ穴

寸法表

タンクサイズ	タンク外径Φ	B	C	OUTポート配管形状
				1			2			3			4
				A	D	E	A	D	E	A	D	E	A	D	E
6インチ（ANSI 6"）	168.3 +1.6 ー0.8	155	124	169±5	-	61	209±5	-	101	169±5	50	61	209±5	90	101
8インチ（ANSI 8"）	219.1 +1.6 ー0.8	181	150	198±5	-	65	258±5	-	125	198±5	50	65	258±5	110	125
-

口径20サイズ

		推奨タンク寸法図 ※タンクはお客様でご用意ください。タンク穴ピッチ
		タンク穴加工ストレート穴
		テーパ穴

寸法表

タンクサイズ	タンク外径Φ	B	C	OUTポート配管形状
				1			2			3			4
				A	D	E	A	D	E	A	D	E	A	D	E
8インチ（ANSI 8"）	219.1 +1.6ー0.8	196	165	197±5	-	60	257±5	-	120	197±5	50	60	257±5	110	120
10インチ（ANSI 10"）	273.1 +2.4ー0.8	223	192	224±5	-	60	284±5	-	120	224±5	50	60	284±5	110	120
-

商品仕様

共通仕様

バルブ仕様	使用流体		空気
	最低作動圧力差	Mpa	0.1
	最高作動圧力差	Mpa	0.9
	最高システム圧力	Mpa	0.9
	使用流体温度	℃	－40 注1）～60
	周囲温度	℃	－40～60
	使用環境		屋内/屋外注2）

注1）結露なきこと。

注2）屋外で使用される場合は操作用パイロット弁の雨水への適切な防護対策を実施願います。

ご使用の前に必ず製品個別注意事項をお読みください。

型番リスト

表示件数

型番

接続種類

配管ねじの呼び

オリフィス径

(φ)

配管形式

オーダーメイド仕様

パイロットポート口径

サイレンサ

タンクサイズ

OUTポート配管形状（タンクマウントタイプ）

ねじ種類

口径

最小発注数量

その他	-	32	コンプレッション（フィッティングタイプ）	パイロット弁のオリフィス径Φ3～5mm用	1/8	-	-	-	G	3/4	1個
その他	-	32	コンプレッション（フィッティングタイプ）	パイロット弁のオリフィス径Φ3～5mm用	1/4	-	-	-	G	3/4	1個
その他	-	32	コンプレッション（フィッティングタイプ）	パイロット弁のオリフィス径Φ3～5mm用	1/8	-	-	-	NPT	3/4	1個
その他	-	32	コンプレッション（フィッティングタイプ）	パイロット弁のオリフィス径Φ3～5mm用	1/8	-	-	-	Rc	3/4	1個
その他	-	40	コンプレッション（フィッティングタイプ）	パイロット弁のオリフィス径Φ3～5mm用	1/8	-	-	-	G	1	1個
その他	-	40	コンプレッション（フィッティングタイプ）	パイロット弁のオリフィス径Φ3～5mm用	1/8	-	-	-	NPT	1	1個
その他	-	40	コンプレッション（フィッティングタイプ）	パイロット弁のオリフィス径Φ3～5mm用	1/4	-	-	-	NPT	1	1個
その他	-	40	コンプレッション（フィッティングタイプ）	パイロット弁のオリフィス径Φ3～5mm用	1/8	-	-	-	Rc	1	1個
その他	-	50	コンプレッション（フィッティングタイプ）	なし	1/4	あり	-	-	G	1 1/2	1個
その他	-	50	コンプレッション（フィッティングタイプ）	なし	1/8	なし	-	-	NPT	1 1/2	1個
その他	-	50	コンプレッション（フィッティングタイプ）	なし	1/4	あり	-	-	NPT	1 1/2	1個
その他	-	50	コンプレッション（フィッティングタイプ）	なし	1/8	あり	-	-	NPT	1 1/2	1個
その他	-	50	コンプレッション（フィッティングタイプ）	なし	1/8	なし	-	-	Rc	1 1/2	1個
その他	-	50	コンプレッション（フィッティングタイプ）	なし	1/8	あり	-	-	Rc	1 1/2	1個
[Rc(R)] Rc	3/4	32	直管タイプ	パイロット弁のオリフィス径Φ3～5mm用	1/8	-	-	-	-	-	1個
NPT	1	40	直管タイプ	パイロット弁のオリフィス径Φ3～5mm用	1/8	-	-	-	-	-	1個
[Rc(R)] Rc	1	40	直管タイプ	なし	1/4	-	-	-	-	-	1個
G	1 1/2	50	直管タイプ	なし	1/8	なし	-	-	-	-	1個
NPT	1 1/2	50	直管タイプ	なし	1/4	なし	-	-	-	-	1個
NPT	1 1/2	50	直管タイプ	なし	1/4	あり	-	-	-	-	1個
[Rc(R)] Rc	1 1/2	50	直管タイプ	なし	1/8	なし	-	-	-	-	1個
[Rc(R)] Rc	1 1/2	50	直管タイプ	なし	1/4	あり	-	-	-	-	1個
その他	-	32	タンクマウントタイプ（イマージョンタイプ）	なし	1/4	-	4インチ	短い、Gねじあり	G	3/4	1個
その他	-	32	タンクマウントタイプ（イマージョンタイプ）	なし	1/4	-	4インチ	長い、Gねじあり	G	3/4	1個
その他	-	32	タンクマウントタイプ（イマージョンタイプ）	なし	1/4	-	4インチ	短い、Gねじなし	NPT	3/4	1個
その他	-	32	タンクマウントタイプ（イマージョンタイプ）	パイロット弁のオリフィス径Φ3～5mm用	1/4	-	4インチ	短い、Gねじなし	NPT	3/4	1個
その他	-	32	タンクマウントタイプ（イマージョンタイプ）	なし	1/4	-	4インチ	長い、Gねじなし	NPT	3/4	1個
その他	-	32	タンクマウントタイプ（イマージョンタイプ）	なし	1/8	-	4インチ	短い、Gねじなし	Rc	3/4	1個
その他	-	32	タンクマウントタイプ（イマージョンタイプ）	パイロット弁のオリフィス径Φ3～5mm用	1/4	-	4インチ	短い、Gねじあり	Rc	3/4	1個
その他	-	32	タンクマウントタイプ（イマージョンタイプ）	なし	1/4	-	5インチ	短い、Gねじあり	G	3/4	1個
その他	-	32	タンクマウントタイプ（イマージョンタイプ）	なし	1/4	-	5インチ	長い、Gねじあり	G	3/4	1個
その他	-	40	タンクマウントタイプ（イマージョンタイプ）	なし	1/4	-	5インチ	短い、Gねじあり	G	1	1個
その他	-	40	タンクマウントタイプ（イマージョンタイプ）	なし	1/4	-	5インチ	長い、Gねじあり	G	1	1個
その他	-	40	タンクマウントタイプ（イマージョンタイプ）	なし	1/4	-	6インチ	短い、Gねじなし	G	1	1個
その他	-	40	タンクマウントタイプ（イマージョンタイプ）	なし	1/4	-	6インチ	長い、Gねじなし	G	1	1個
その他	-	40	タンクマウントタイプ（イマージョンタイプ）	なし	1/4	-	6インチ	短い、Gねじあり	G	1	1個
その他	-	40	タンクマウントタイプ（イマージョンタイプ）	なし	1/4	-	6インチ	長い、Gねじあり	G	1	1個
その他	-	40	タンクマウントタイプ（イマージョンタイプ）	なし	1/4	-	6インチ	短い、Gねじなし	NPT	1	1個
その他	-	40	タンクマウントタイプ（イマージョンタイプ）	パイロット弁のオリフィス径Φ3～5mm用	1/4	-	6インチ	短い、Gねじなし	NPT	1	1個
その他	-	40	タンクマウントタイプ（イマージョンタイプ）	なし	1/4	-	6インチ	長い、Gねじなし	NPT	1	1個
その他	-	40	タンクマウントタイプ（イマージョンタイプ）	パイロット弁のオリフィス径Φ3～5mm用	1/4	-	6インチ	長い、Gねじなし	NPT	1	1個
その他	-	40	タンクマウントタイプ（イマージョンタイプ）	パイロット弁のオリフィス径Φ3～5mm用	1/8	-	6インチ	短い、Gねじあり	NPT	1	1個
その他	-	40	タンクマウントタイプ（イマージョンタイプ）	なし	1/4	-	6インチ	短い、Gねじなし	Rc	1	1個
その他	-	40	タンクマウントタイプ（イマージョンタイプ）	パイロット弁のオリフィス径Φ3～5mm用	1/4	-	6インチ	短い、Gねじなし	Rc	1	1個
その他	-	45	タンクマウントタイプ（イマージョンタイプ）	なし	1/4	なし	6インチ	短い、Gねじなし	G	1 1/2	1個
その他	-	45	タンクマウントタイプ（イマージョンタイプ）	なし	1/4	なし	6インチ	長い、Gねじなし	G	1 1/2	1個
その他	-	45	タンクマウントタイプ（イマージョンタイプ）	なし	1/4	なし	6インチ	短い、Gねじあり	G	1 1/2	1個
その他	-	45	タンクマウントタイプ（イマージョンタイプ）	なし	1/4	なし	6インチ	長い、Gねじあり	G	1 1/2	1個
その他	-	45	タンクマウントタイプ（イマージョンタイプ）	なし	1/4	なし	6インチ	短い、Gねじなし	NPT	1 1/2	1個
その他	-	45	タンクマウントタイプ（イマージョンタイプ）	なし	1/4	あり	6インチ	短い、Gねじなし	NPT	1 1/2	1個
その他	-	45	タンクマウントタイプ（イマージョンタイプ）	なし	1/4	なし	6インチ（タンク穴径Φ76）	短い、Gねじなし	NPT	1 1/2	1個
その他	-	45	タンクマウントタイプ（イマージョンタイプ）	なし	1/4	なし	8インチ	短い、Gねじなし	G	1 1/2	1個
その他	-	45	タンクマウントタイプ（イマージョンタイプ）	なし	1/4	なし	8インチ	長い、Gねじなし	G	1 1/2	1個
その他	-	45	タンクマウントタイプ（イマージョンタイプ）	なし	1/4	なし	8インチ	短い、Gねじあり	G	1 1/2	1個
その他	-	45	タンクマウントタイプ（イマージョンタイプ）	なし	1/4	なし	8インチ	長い、Gねじあり	G	1 1/2	1個
その他	-	45	タンクマウントタイプ（イマージョンタイプ）	なし	1/8	なし	8インチ	短い、Gねじなし	Rc	1 1/2	1個
その他	-	55	タンクマウントタイプ（イマージョンタイプ）	なし	1/4	なし	8インチ	長い、Gねじなし	G	2	1個
その他	-	55	タンクマウントタイプ（イマージョンタイプ）	なし	1/4	なし	8インチ	短い、Gねじあり	G	2	1個
その他	-	55	タンクマウントタイプ（イマージョンタイプ）	なし	1/4	なし	8インチ	長い、Gねじあり	G	2	1個
その他	-	55	タンクマウントタイプ（イマージョンタイプ）	なし	1/4	なし	10インチ	短い、Gねじあり	G	2	1個

通常単価(税別) (税込単価)	通常出荷日

6,586円 ( 7,245円 )	9日目
6,586円 ( 7,245円 )	9日目
6,586円 ( 7,245円 )	9日目
6,586円 ( 7,245円 )	9日目
8,770円 ( 9,647円 )	9日目
8,770円 ( 9,647円 )	9日目
8,770円 ( 9,647円 )	9日目
8,770円 ( 9,647円 )	9日目
13,204円 ( 14,524円 )	9日目
12,550円 ( 13,805円 )	9日目
13,204円 ( 14,524円 )	9日目
13,204円 ( 14,524円 )	9日目
12,550円 ( 13,805円 )	9日目
13,204円 ( 14,524円 )	9日目
4,560円 ( 5,016円 )	9日目
5,964円 ( 6,560円 )	6日目
5,965円 ( 6,562円 )	9日目
8,596円 ( 9,456円 )	9日目
8,596円 ( 9,456円 )	9日目
9,249円 ( 10,174円 )	9日目
8,596円 ( 9,456円 )	9日目
9,249円 ( 10,174円 )	9日目
13,331円 ( 14,664円 )	9日目
13,857円 ( 15,243円 )	9日目
12,804円 ( 14,084円 )	9日目
12,804円 ( 14,084円 )	9日目
13,076円 ( 14,384円 )	9日目
12,804円 ( 14,084円 )	9日目
13,331円 ( 14,664円 )	9日目
13,777円 ( 15,155円 )	9日目
15,477円 ( 17,025円 )	19日目
14,129円 ( 15,542円 )	9日目
15,857円 ( 17,443円 )	19日目
13,681円 ( 15,049円 )	9日目
14,033円 ( 15,436円 )	9日目
14,209円 ( 15,630円 )	9日目
15,914円 ( 17,505円 )	19日目
13,681円 ( 15,049円 )	9日目
13,681円 ( 15,049円 )	9日目
14,033円 ( 15,436円 )	9日目
14,033円 ( 15,436円 )	9日目
14,209円 ( 15,630円 )	9日目
12,191円 ( 13,410円 )	19日目
13,681円 ( 15,049円 )	9日目
19,712円 ( 21,683円 )	19日目
20,288円 ( 22,317円 )	19日目
20,219円 ( 22,241円 )	19日目
21,046円 ( 23,151円 )	19日目
19,712円 ( 21,683円 )	19日目
20,184円 ( 22,202円 )	19日目
19,965円 ( 21,962円 )	19日目
20,725円 ( 22,798円 )	19日目
21,554円 ( 23,709円 )	19日目
21,231円 ( 23,354円 )	19日目
22,312円 ( 24,543円 )	19日目
20,725円 ( 22,798円 )	19日目
30,034円 ( 33,037円 )	19日目
30,598円 ( 33,658円 )	19日目
31,680円 ( 34,848円 )	19日目
31,173円 ( 34,290円 )	19日目

基本情報

基本情報

さまざまな業種のパルスブローに！
【特長】
・高いピーク圧力と少ない空気消費量
・エアオペレートタイプ
・使用流体温度：-40～60℃（結露なきこと）
・低温から高温まで幅広い温度範囲に対応

ご注意

商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。

カタログ

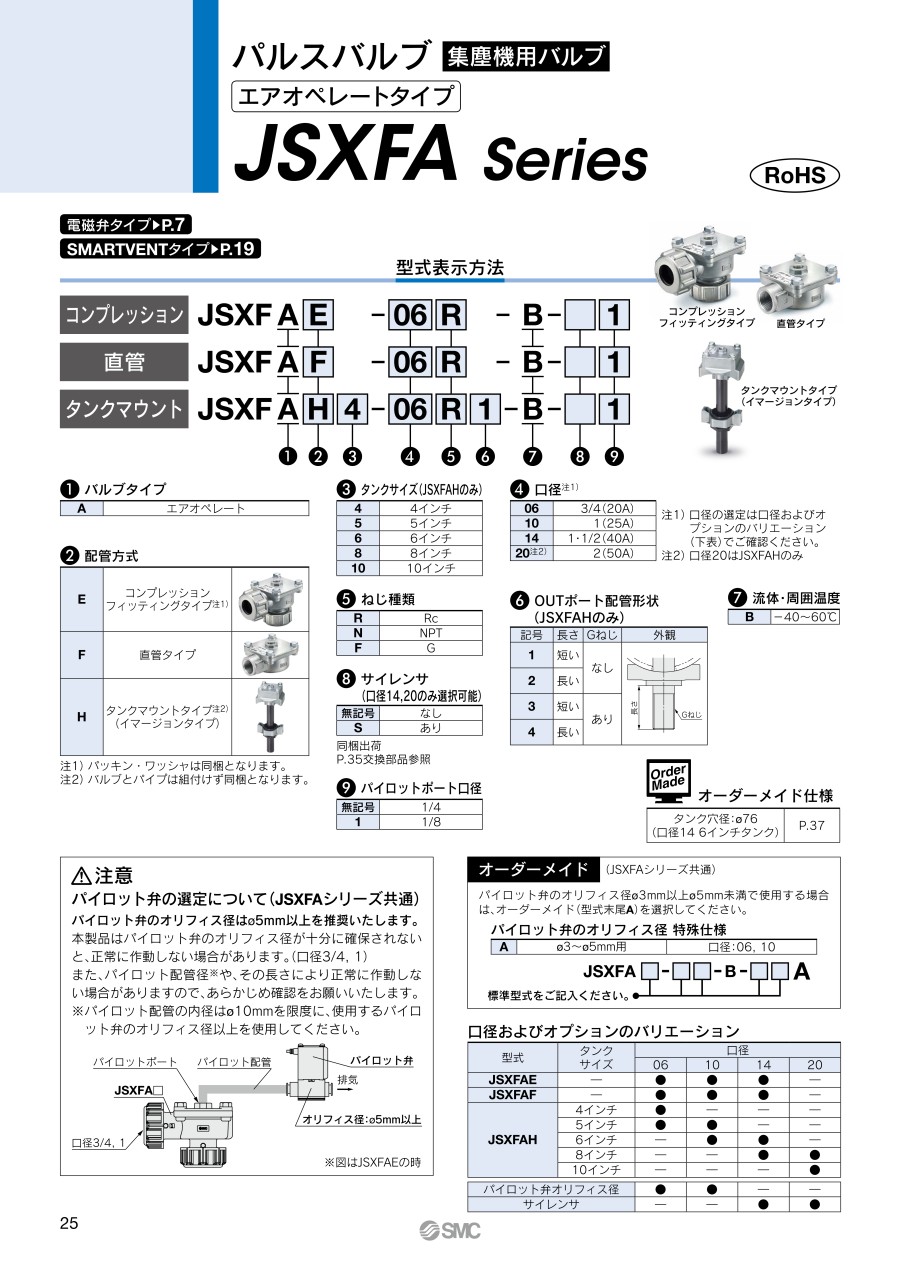

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
