SMC

ATEX指令パルスバルブ集塵機用バルブ電磁弁タイプ 56-JSXFシリーズ

カタログ

通常単価(税別): 17,123円～32,969円

税込単価: 18,835円～36,266円

通常出荷日：19日目

【ATEX指令とは】2003年7月1日から、爆発の危険性のある雰囲気で使用される機器について、ATEX...

詳細を確認

商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。

未確定：候補が20型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

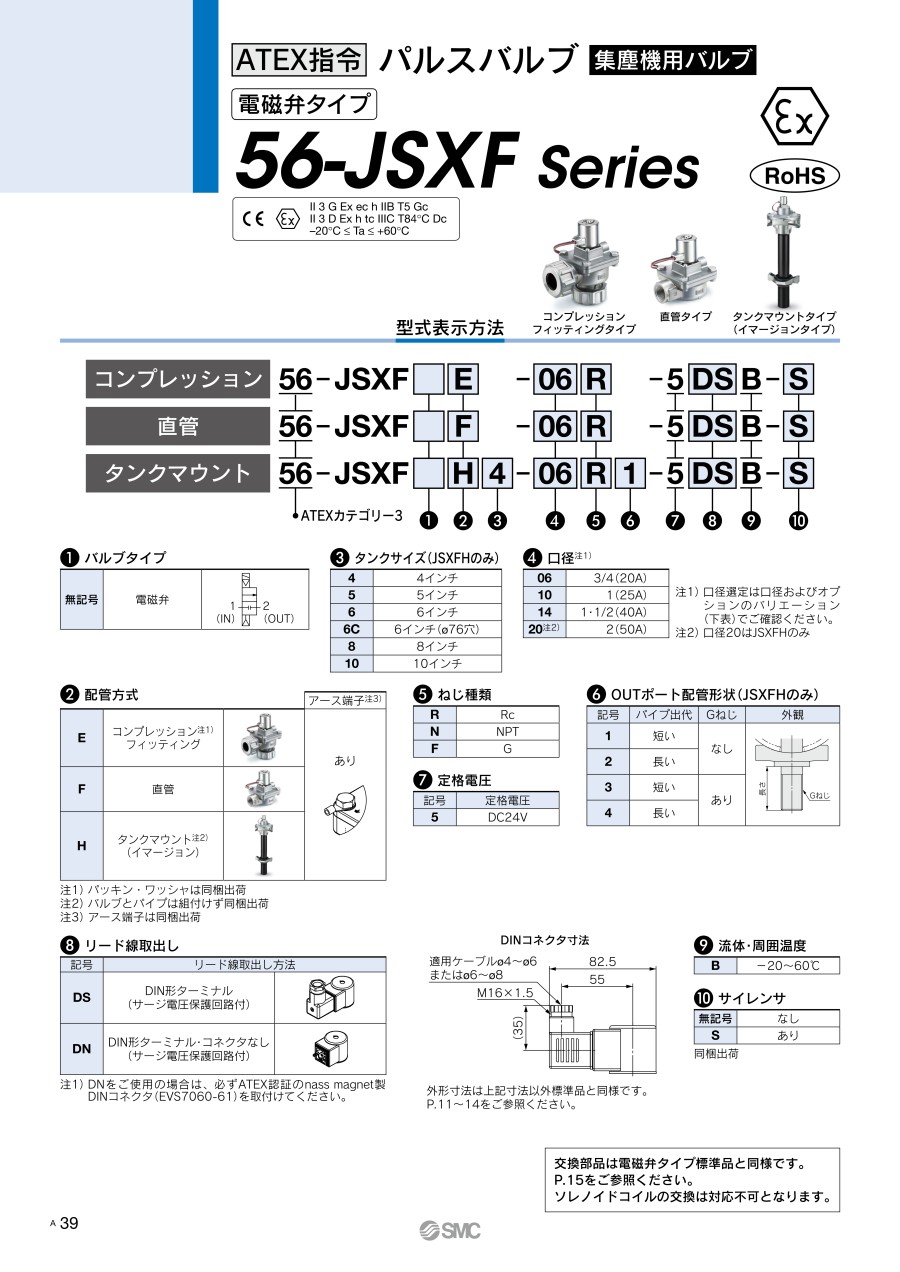

型式表示方法

（1）バルブタイプ

無記号

電磁弁

（2）配管方式

E	コンプレッションフィッティング注1）	アース端子注3）
		あり
F	直管
H	タンクマウント注2）（イマージョン）

注1）パッキン・ワッシャは同梱出荷
注2）バルブとパイプは組付けず同梱出荷
注3）アース端子は同梱出荷

（3）タンクサイズ（JSXFHのみ）

4	4インチ
5	5インチ
6	6インチ
6C	6インチ（Φ76穴）
8	8インチ
10	10インチ

（4）口径注1）

06	3/4（20A）
10	1（25A）
14	1・1/2（40A）

注1）口径選定は口径およびオプションの
バリエーション（下表）でご確認ください。

口径およびオプションのバリエーション

型式	タンクサイズ	口径
型式	タンクサイズ	06	10	14
56-JSXFE	-	✓	✓	✓
56-JSXFF	-	✓	✓	✓
56-JSXFH	4インチ	✓	-	-
56-JSXFH	8インチ	-	-	✓
サイレンサ		✓	✓	✓

（5）ねじ種類

R	Rc
N	NPT
F	G

（6）OUTポート配管形状（JSXFHのみ）

記号	パイプ出代	Gねじ	外観
1	短い	なし
2	長い	なし
3	短い	あり
4	長い	あり

（7）定格電圧

記号	定格電圧
5	DC24V

（8）リード線取出し

記号	リード線取出し方法
DS	DIN形ターミナル（サージ電圧保護回路付）
DN	DIN形ターミナル・コネクタなし（サージ電圧保護回路付）

注1）DNをご使用の場合は、必ずATEX認証のnass magnet製
DINコネクタ（EVS7060-61）を取付けてください。

DINコネクタ寸法

外形寸法は上記寸法以外標準品と同様です。

（9）流体・周囲温度

−20～60℃

（10）サイレンサ

無記号	なし
S	あり

同梱出荷

共通仕様

バルブ仕様	弁構造		パイロット形ダイヤフラム
	弁形式		通電時開形（N.C.）
	使用流体		空気
	耐圧	MPa	1.5
	最低作動圧力差	MPa	0.1
	最高作動圧力差	MPa	0.9
	最高システム圧力	MPa	0.9
	使用流体温度	℃	-20 注1）～60
	周囲温度	℃	-20～60
	保護構造		IP65 注2）
コイル仕様	許容電圧変動		定格電圧の±10%
	許容漏洽電圧		定格電圧の2%以下
	消費電力注3）	W	12

注1）結露なきこと。

注2）コイル部に水が浸入しますと作動不良・故障の原因となります。屋外、常時水分が付着する環境でご使用の場合は防水対策を施してください。

注3）消費電力は周囲温度20℃、定格電圧印加時の値です。（はらつき幅：±10％）

ご使用の前に必ず製品個別注意事項をお読みください。

型番リスト

表示件数

型番

接続種類

配管ねじの呼び

オリフィス径

(φ)

配管形式

サイレンサ

タンクサイズ

OUTポート配管形状（タンクマウントタイプ）

ねじ種類

口径

最小発注数量

その他	-	32	コンプレッション（フィッティング）	なし	-	-	G	3/4	1個
その他	-	32	コンプレッション（フィッティング）	なし	-	-	NPT	3/4	1個
その他	-	32	コンプレッション（フィッティング）	なし	-	-	Rc	3/4	1個
その他	-	32	コンプレッション（フィッティング）	あり	-	-	Rc	3/4	1個
その他	-	40	コンプレッション（フィッティング）	なし	-	-	G	1	1個
その他	-	40	コンプレッション（フィッティング）	あり	-	-	Rc	1	1個
その他	-	50	コンプレッション（フィッティング）	なし	-	-	G	1 1/2	1個
その他	-	50	コンプレッション（フィッティング）	なし	-	-	Rc	1 1/2	1個
G	3/4	32	直管	なし	-	-	-	-	1個
NPT	3/4	32	直管	なし	-	-	-	-	1個
[Rc(R)] Rc	3/4	32	直管	なし	-	-	-	-	1個
[Rc(R)] Rc	3/4	32	直管	あり	-	-	-	-	1個
G	1	40	直管	なし	-	-	-	-	1個
G	1	40	直管	あり	-	-	-	-	1個
NPT	1	40	直管	なし	-	-	-	-	1個
[Rc(R)] Rc	1	40	直管	あり	-	-	-	-	1個
G	1 1/2	50	直管	なし	-	-	-	-	1個
G	1 1/2	50	直管	あり	-	-	-	-	1個
その他	-	32	タンクマウント（イマージョン）	なし	4インチ	長い、Gねじあり	G	3/4	1個
その他	-	45	タンクマウント（イマージョン）	あり	8インチ	短い、Gねじあり	G	1 1/2	1個

通常単価(税別) (税込単価)	通常出荷日

18,572円 ( 20,429円 )	19日目
18,572円 ( 20,429円 )	19日目
18,572円 ( 20,429円 )	19日目
19,044円 ( 20,948円 )	19日目
20,161円 ( 22,177円 )	19日目
20,633円 ( 22,696円 )	19日目
23,257円 ( 25,583円 )	19日目
23,257円 ( 25,583円 )	19日目
17,123円 ( 18,835円 )	19日目
17,123円 ( 18,835円 )	19日目
17,123円 ( 18,835円 )	19日目
17,595円 ( 19,355円 )	19日目
18,135円 ( 19,949円 )	19日目
18,607円 ( 20,468円 )	19日目
18,135円 ( 19,949円 )	19日目
18,607円 ( 20,468円 )	19日目
20,413円 ( 22,454円 )	19日目
20,886円 ( 22,975円 )	19日目
25,029円 ( 27,532円 )	19日目
32,969円 ( 36,266円 )	19日目

詳細情報

基本情報

基本情報

【ATEX指令とは】
2003年7月1日から、爆発の危険性のある雰囲気で使用される機器について、ATEX指令に準拠することがEU内で義務付けられました。
■CEマークとATEX
ATEX指令はCEマークの対象の一部分となり、従来のヨーロッパ防爆規格がこの中に組み込まれています。
■ATEX指令の目的
ATEXの主な目的は次のとおりです。
・静電荷の防止
・摩擦、衝撃、磨耗により発生する火花の点火防止
・同上による温度上昇による点火防止
・責任は製造メーカにある
・ゾーン/カテゴリー別に認証
■ゾーン/カテゴリー区分
ATEXでは、危険個所（ゾーン）の区分毎に適用する対象をカテゴリー区分しています。
・ゾーン0：カテゴリー1
爆発性雰囲気が存在する可能性（ゾーン）：継続的あるいは長時間＞1000時間/年
・ゾーン1：カテゴリー2
爆発性雰囲気が存在する可能性（ゾーン）：時折 10～1000時間/年
・ゾーン2：カテゴリー3
爆発性雰囲気が存在する可能性（ゾーン）：可能性は少ない、短時間＜10時間/年
