ATEX指令パルスバルブ集塵機用バルブエアオペレートタイプ 55-JSXFAシリーズ

カタログ

通常単価(税別): 4,911円～16,800円

税込単価: 5,402円～18,480円

通常出荷日：9日目～19日目

【ATEX指令とは】2003年7月1日から、爆発の危険性のある雰囲気で使用される機器について、ATEX...

詳細を確認

商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。

未確定：候補が27型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

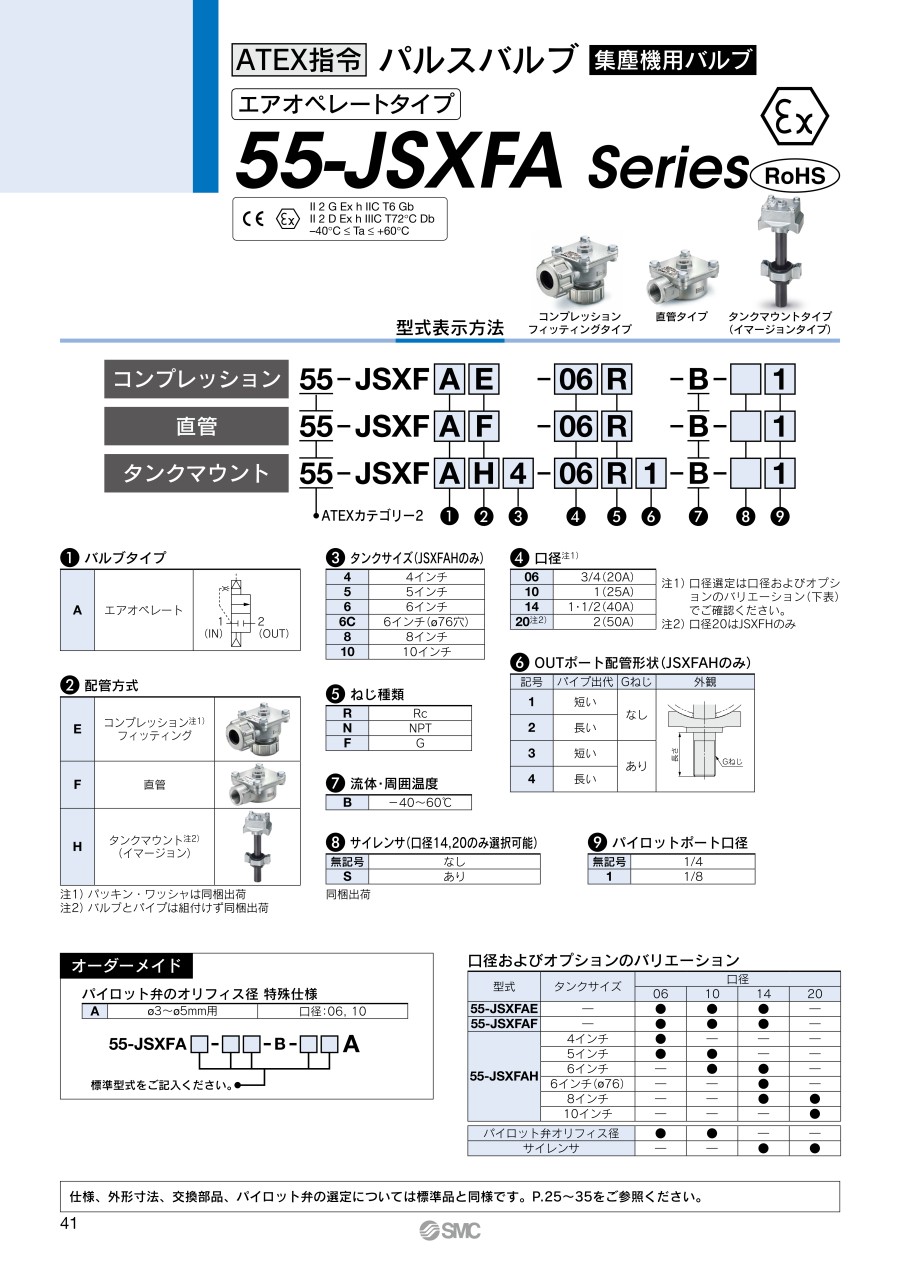

型式表示方法

（1）バルブタイプ

エアオペレート

（2）配管方式

E	コンプレッションフィッティング注1）
F	直管
H	タンクマウント注2）（イマージョン）

注1）パッキン・ワッシャは同梱出荷

注2）バルブとパイプは組付けず同梱出荷

（3）タンクサイズ（JSXFAHのみ）

4	4インチ
5	5インチ
6	6インチ
6C	6インチ（Φ76穴）
8	8インチ
10	10インチ

（4）口径注1）

06	3/4（20A）
10	1（25A）
14	1・1/2（40A）

注1）口径選定は口径およびオプションの

バリエーション（下表）でご確認ください。

口径およびオプションのバリエーション

型式	タンクサイズ	口径
型式	タンクサイズ	06	10	14
55-JSXFAE	-	✓	✓	✓
55-JSXFAF	-	✓	✓	✓
55-JSXFAH	4インチ	✓	-	-
55-JSXFAH	6インチ	-	✓	-
パイロット弁オリフィス径		✓	✓	-
サイレンサ		-	-	✓

（5）ねじ種類

R	Rc
N	NPT
F	G

（6）OUTポート配管形状（JSXFAHのみ）

記号	パイプ出代	Gねじ	外観
1	短い	なし
2	長い	なし
3	短い	あり
4	長い	あり

（7）流体・周囲温度

−40〜60℃

（8）サイレンサ

（口径14のみ選択可能）

無記号	なし
S	あり

同梱出荷

（9）パイロットポート口径

無記号	1/4
1	1/8

仕様、外形寸法、交換部品、パイロット弁の選定については標準品と同様です。

商品仕様

共通仕様

バルブ仕様	使用流体		空気
	最低作動圧力差	Mpa	0.1
	最高作動圧力差	Mpa	0.9
	最高システム圧力	Mpa	0.9
	使用流体温度	℃	−40 注1）〜60
	周囲温度	℃	−40〜60
	使用環境		屋内/屋外注2）

注1）結露なきこと。

注2）屋外で使用される場合は操作用パイロット弁の雨水への適切な防護対策を実施願います。

ご使用の前に必ず製品個別注意事項をお読みください。

型番リスト

表示件数

型番

接続種類

配管ねじの呼び

オリフィス径

(φ)

配管形式

オーダーメイド仕様

パイロットポート口径

サイレンサ

タンクサイズ

OUTポート配管形状（タンクマウントタイプ）

ねじ種類

口径

最小発注数量

その他	-	32	コンプレッション（フィッティング）	なし	1/4	-	-	-	G	3/4	1個
その他	-	32	コンプレッション（フィッティング）	パイロット弁のオリフィス径Φ3～5mm用	1/4	-	-	-	G	3/4	1個
その他	-	32	コンプレッション（フィッティング）	なし	1/4	-	-	-	Rc	3/4	1個
その他	-	32	コンプレッション（フィッティング）	なし	1/8	-	-	-	Rc	3/4	1個
その他	-	40	コンプレッション（フィッティング）	なし	1/4	-	-	-	G	1	1個
その他	-	40	コンプレッション（フィッティング）	パイロット弁のオリフィス径Φ3～5mm用	1/4	-	-	-	G	1	1個
その他	-	40	コンプレッション（フィッティング）	なし	1/4	-	-	-	NPT	1	1個
その他	-	40	コンプレッション（フィッティング）	なし	1/4	-	-	-	Rc	1	1個
その他	-	40	コンプレッション（フィッティング）	なし	1/8	-	-	-	Rc	1	1個
その他	-	50	コンプレッション（フィッティング）	なし	1/4	なし	-	-	G	1 1/2	1個
その他	-	50	コンプレッション（フィッティング）	なし	1/8	なし	-	-	G	1 1/2	1個
その他	-	50	コンプレッション（フィッティング）	なし	1/4	なし	-	-	NPT	1 1/2	1個
その他	-	50	コンプレッション（フィッティング）	なし	1/4	なし	-	-	Rc	1 1/2	1個
その他	-	50	コンプレッション（フィッティング）	なし	1/8	なし	-	-	Rc	1 1/2	1個
G	3/4	32	直管	なし	1/4	-	-	-	-	-	1個
G	3/4	32	直管	なし	1/8	-	-	-	-	-	1個
[Rc(R)] Rc	3/4	32	直管	なし	1/4	-	-	-	-	-	1個
G	1	40	直管	なし	1/4	-	-	-	-	-	1個
NPT	1	40	直管	なし	1/8	-	-	-	-	-	1個
[Rc(R)] Rc	1	40	直管	なし	1/4	-	-	-	-	-	1個
[Rc(R)] Rc	1	40	直管	なし	1/8	-	-	-	-	-	1個
G	1 1/2	50	直管	なし	1/4	なし	-	-	-	-	1個
G	1 1/2	50	直管	なし	1/8	なし	-	-	-	-	1個
NPT	1 1/2	50	直管	なし	1/4	なし	-	-	-	-	1個
その他	-	32	タンクマウント（イマージョン）	なし	1/4	-	4インチ	短い、Gねじなし	G	3/4	1個
その他	-	32	タンクマウント（イマージョン）	なし	1/4	-	4インチ	短い、Gねじあり	G	3/4	1個
その他	-	40	タンクマウント（イマージョン）	なし	1/4	-	6インチ	短い、Gねじなし	G	1	1個

通常単価(税別) (税込単価)	通常出荷日

6,937円 ( 7,631円 )	9日目
6,937円 ( 7,631円 )	9日目
6,937円 ( 7,631円 )	9日目
6,937円 ( 7,631円 )	9日目
9,121円 ( 10,033円 )	9日目
9,121円 ( 10,033円 )	9日目
9,121円 ( 10,033円 )	9日目
9,121円 ( 10,033円 )	9日目
9,121円 ( 10,033円 )	9日目
12,900円 ( 14,190円 )	9日目
12,900円 ( 14,190円 )	9日目
12,900円 ( 14,190円 )	9日目
12,900円 ( 14,190円 )	9日目
12,900円 ( 14,190円 )	9日目
4,911円 ( 5,402円 )	9日目
4,911円 ( 5,402円 )	9日目
4,911円 ( 5,402円 )	9日目
6,314円 ( 6,945円 )	9日目
6,314円 ( 6,945円 )	9日目
6,314円 ( 6,945円 )	9日目
6,314円 ( 6,945円 )	9日目
8,946円 ( 9,841円 )	9日目
8,946円 ( 9,841円 )	9日目
8,946円 ( 9,841円 )	9日目
15,914円 ( 17,505円 )	19日目
16,294円 ( 17,923円 )	19日目
16,800円 ( 18,480円 )	19日目

詳細情報

基本情報

基本情報

【ATEX指令とは】
2003年7月1日から、爆発の危険性のある雰囲気で使用される機器について、ATEX指令に準拠することがEU内で義務付けられました。
■CEマークとATEX
ATEX指令はCEマークの対象の一部分となり、従来のヨーロッパ防爆規格がこの中に組み込まれています。
■ATEX指令の目的
ATEXの主な目的は次のとおりです。
・静電荷の防止
・摩擦、衝撃、磨耗により発生する火花の点火防止
・同上による温度上昇による点火防止
・責任は製造メーカにある
・ゾーン/カテゴリー別に認証
■ゾーン/カテゴリー区分
ATEXでは、危険個所（ゾーン）の区分毎に適用する対象をカテゴリー区分しています。
・ゾーン0：カテゴリー1
爆発性雰囲気が存在する可能性（ゾーン）：継続的あるいは長時間＞1000時間/年
・ゾーン1：カテゴリー2
爆発性雰囲気が存在する可能性（ゾーン）：時折 10～1000時間/年
・ゾーン2：カテゴリー3
爆発性雰囲気が存在する可能性（ゾーン）：可能性は少ない、短時間＜10時間/年
