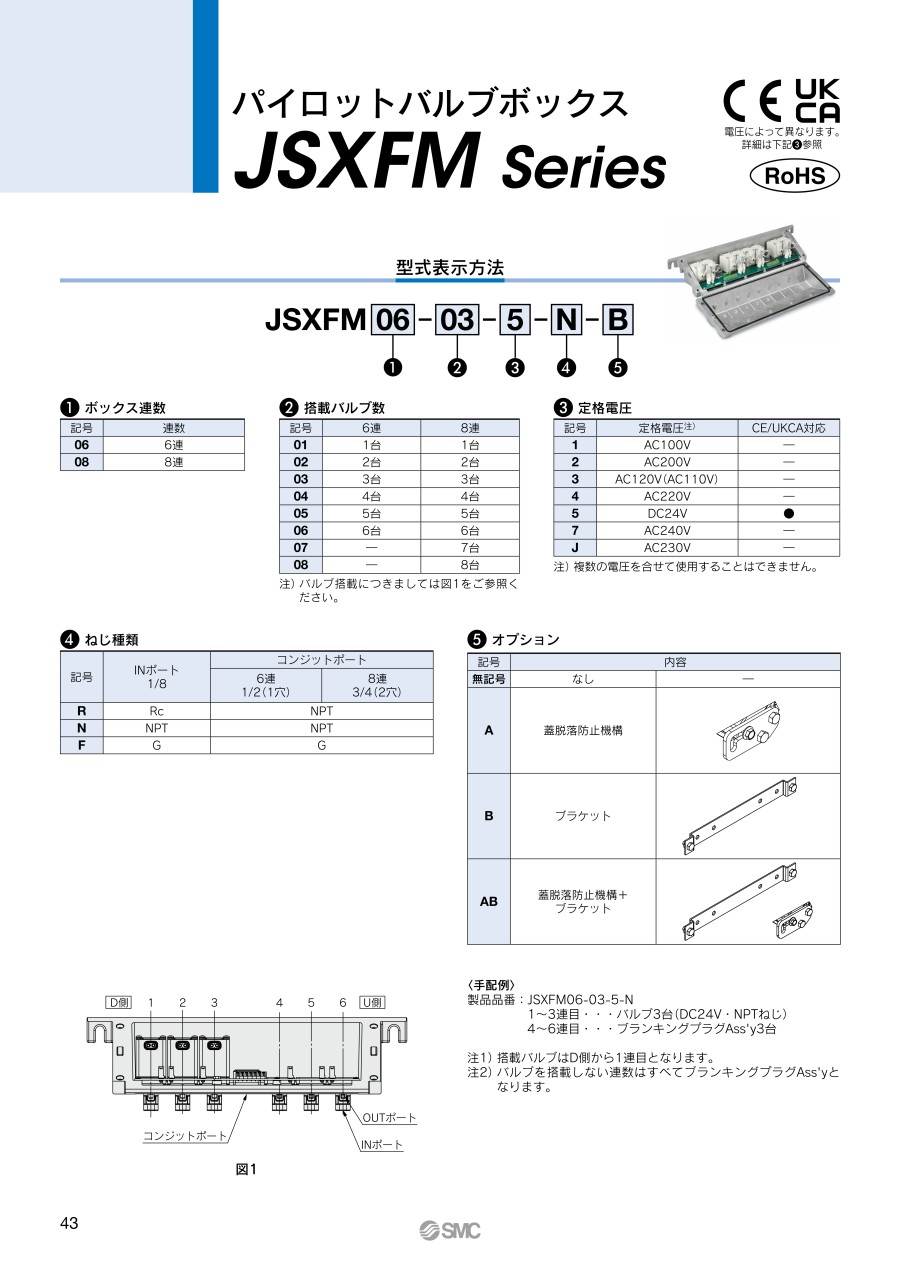

パイロットバルブボックス JSXFMシリーズ
- 通常単価(税別)
- 67,673円～96,902円
- 税込単価
- 74,440円～106,592円
通常出荷日：19日目
パルスバルブ 集塵機用バルブのパイロットバルブボックスです。【特長】・エアオペレート駆動用電磁弁を内蔵...
詳細を確認- 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
未確定：候補が224型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形寸法図 JSXFM
6連
 |
ブラケット取付時寸法 蓋脱落防止機構をご使用の際は開閉に十分なスペースを確保してください。  |
8連
 |
ブラケット取付時寸法 蓋脱落防止機構をご使用の際は開閉に十分なスペースを確保してください。  |
ブラケット取付について
ブラケットを取付けの際は下記寸法のスペースを確保してください。 開閉方法 1）脱落防止ねじを緩めボックスから外します。 2）ボックスふたを手前に回転させながら開けます。 3）逆の手順で閉じます。脱落防止の締付トルクは、下記をご参照ください。
|  |
商品仕様
| ボックス仕様 | 材質 | ボックス | アルミダイカスト | |
|---|---|---|---|---|
| シール | NBR | |||
| ブラケット | ステンレス | |||
| 保護等級 | IP66,、NEMA4 | |||
| 規格 | CE/UKCA 注1） | |||
| バルブ仕様 | 弁構造 | 直動型ポペット | ||
| 弁形式 | 通電時開形（N.C.） | |||
| 使用流体 | 空気 | |||
| オリフィス径 | mmΦ | 5 | ||
| 最高作動圧力差 | MPa | 0.9 | ||
| 最高システム圧力 | MPa | 0.9 | ||
| 使用流体温度 | ℃ | －10～60（凍結なきこと） | ||
| 周囲温度 | ℃ | －20～60 | ||
| 弁漏れ量 | 内部 | 1cm3/min以下 | ||
| 外部 | 1cm3/min以下 | |||
| コイル仕様 | 定格電圧 | V | AC | 100, 120（110）, 200, 220, 230, 240 |
| DC | 24 | |||
| 許容電圧変動 | 定格電圧の±10% | |||
| 許容漏洩電圧 | AC | 定格電圧の5% | ||
| DC | 定格電圧の2% | |||
| コイル絶縁の種類 | B種 | |||
| 消費電力 注2）注3） | AC | 15VA | ||
| DC | 18W | |||
| 質量（g） | ボックス | 6連 | 1418 | |
| 8連 | 1823 | |||
| バルブ | AC | 365 | ||
| DC | 353 | |||
| ブランキングプラグ | 33 | |||
| 蓋脱落防止ブラケット | 52 | |||
| 取付ブラケット | 6連 | 365 | ||
| 8連 | 471 | |||
注1）定格電圧DC24Vのみ適応
注2）最大消費電力はバルブ×連数です。同時作動台数は2台までと推奨し、表は1台分の値です。
注3）消費電力は周囲温度20℃、定格電圧印加時の値です。ばらつき幅±10％
構造図
 |
構成部品
| 番号 | 部品名 | 材質 |
|---|---|---|
| 1 | ボックス | ADC |
| 2 | ボックス蓋 | ADC |
| 3 | ガスケット | NBR |
| 4 | 電磁弁 | - |
| 5 | ブランキングプラグAssy's | ADC |
| 6 | 基板Assy's | - |
| 7 | 脱落防止ねじ | SUS |
| 8 | 六角ボルト | SUS |
| 9 | 六角穴付ボルト | SUS |
| 10 | ブラケット | SUS |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
67,673円 ( 74,440円 ) | 19日目 |
70,464円 ( 77,510円 ) | 19日目 |
79,184円 ( 87,102円 ) | 19日目 |
76,394円 ( 84,033円 ) | 19日目 |
67,673円 ( 74,440円 ) | 19日目 |
70,464円 ( 77,510円 ) | 19日目 |
79,184円 ( 87,102円 ) | 19日目 |
76,394円 ( 84,033円 ) | 19日目 |
67,673円 ( 74,440円 ) | 19日目 |
70,464円 ( 77,510円 ) | 19日目 |
79,184円 ( 87,102円 ) | 19日目 |
76,394円 ( 84,033円 ) | 19日目 |
67,673円 ( 74,440円 ) | 19日目 |
70,464円 ( 77,510円 ) | 19日目 |
79,184円 ( 87,102円 ) | 19日目 |
76,394円 ( 84,033円 ) | 19日目 |
69,905円 ( 76,896円 ) | 19日目 |
72,696円 ( 79,966円 ) | 19日目 |
81,416円 ( 89,558円 ) | 19日目 |
78,626円 ( 86,489円 ) | 19日目 |
69,905円 ( 76,896円 ) | 19日目 |
72,696円 ( 79,966円 ) | 19日目 |
81,416円 ( 89,558円 ) | 19日目 |
78,626円 ( 86,489円 ) | 19日目 |
69,905円 ( 76,896円 ) | 19日目 |
72,696円 ( 79,966円 ) | 19日目 |
81,416円 ( 89,558円 ) | 19日目 |
78,626円 ( 86,489円 ) | 19日目 |
69,905円 ( 76,896円 ) | 19日目 |
72,696円 ( 79,966円 ) | 19日目 |
81,416円 ( 89,558円 ) | 19日目 |
78,626円 ( 86,489円 ) | 19日目 |
72,138円 ( 79,352円 ) | 19日目 |
74,929円 ( 82,422円 ) | 19日目 |
83,649円 ( 92,014円 ) | 19日目 |
80,859円 ( 88,945円 ) | 19日目 |
72,138円 ( 79,352円 ) | 19日目 |
74,929円 ( 82,422円 ) | 19日目 |
83,649円 ( 92,014円 ) | 19日目 |
80,859円 ( 88,945円 ) | 19日目 |
72,138円 ( 79,352円 ) | 19日目 |
74,929円 ( 82,422円 ) | 19日目 |
83,649円 ( 92,014円 ) | 19日目 |
80,859円 ( 88,945円 ) | 19日目 |
72,138円 ( 79,352円 ) | 19日目 |
74,929円 ( 82,422円 ) | 19日目 |
83,649円 ( 92,014円 ) | 19日目 |
80,859円 ( 88,945円 ) | 19日目 |
74,370円 ( 81,807円 ) | 19日目 |
77,161円 ( 84,877円 ) | 19日目 |
85,881円 ( 94,469円 ) | 19日目 |
83,091円 ( 91,400円 ) | 19日目 |
74,370円 ( 81,807円 ) | 19日目 |
77,161円 ( 84,877円 ) | 19日目 |
85,881円 ( 94,469円 ) | 19日目 |
83,091円 ( 91,400円 ) | 19日目 |
74,370円 ( 81,807円 ) | 19日目 |
77,161円 ( 84,877円 ) | 19日目 |
85,881円 ( 94,469円 ) | 19日目 |
83,091円 ( 91,400円 ) | 19日目 |
詳細情報
基本情報
パルスバルブ 集塵機用バルブのパイロットバルブボックスです。
【特長】
・エアオペレート駆動用電磁弁を内蔵
・フロントアクセスによるメンテナンス性向上
・6、8連に対応
ご注意
- 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
