隔壁用継手 JSXFNシリーズ
- 通常単価(税別)
- 4,831円～10,094円
- 税込単価
- 5,314円～11,103円
通常出荷日：9日目
パルスバルブ 集塵機用バルブの隔壁用継手です。配管方式は、ダブル・シングルの2種類。
- 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
未確定：候補が6型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形寸法図
ダブル |
| 寸法表 | （mm） |
| 型式 | 管接続口径 P | A | ΦB | C |
|---|---|---|---|---|
| JSXFN-D06 | 3/4 | 54 | 66 | 104 |
| JSXFN-D10 | 1 | 65 | 79 | 112 |
| JSXFN-D14 | 1 1/2 | 80 | 93 | 122.6 |
シングル |
| 寸法表 | （mm） |
| 型式 | 管接続口径 P | A | ΦB | C |
|---|---|---|---|---|
| JSXFN-S06 | 3/4 | 54 | 66 | 63 |
| JSXFN-S10 | 1 | 65 | 79 | 73 |
| JSXFN-S14 | 1 1/2 | 80 | 93 | 79 |
設置寸法図
ダブル | ※保守点検およびメンテナンスに必要なスペースを確保してください | |
| 寸法表 | （mm） |
| 型式 | パイプ径 ΦA | 取付穴径 ΦB | 最大板厚 C | 最小間隔 D | パイプ締込み長さ E |
|---|---|---|---|---|---|
| JSXFN-D06 | 3/4" | 42～51 | 8 | 30 | 50 |
| JSXFN-D10 | 1" | 54～62 | 40 | 53.5 | |
| JSXFN-D14 | 1 1/2" | 69～78 | 46 | 59.2 |
シングル | ||
| 寸法表 | （mm） |
| 型式 | パイプ径 ΦA | 取付穴径 ΦB | 最大板厚 C | 最小間隔 D | パイプ締込み長さ E |
|---|---|---|---|---|---|
| JSXFN-S06 | 3/4" | 42～51 | 8 | 30 | 63 |
| JSXFN-S10 | 1" | 54～62 | 40 | 73 | |
| JSXFN-S14 | 1 1/2" | 69～78 | 46 | 79 |
商品仕様
| 口径 | 3/4"（20A） | 1"（25A） | 1・1/2"（40A） | |
|---|---|---|---|---|
| 最高使用圧力 | MPa | 0.9 | ||
| 耐圧 | MPa | 1.5 | ||
| 周囲温度 | ℃ | −40 注1）〜60 | ||
| 最大板厚 | mm | 8 | ||
| 取付穴径寸法 | mmΦ | 42〜51 | 54〜62 | 69〜78 |
| 質量 g | ダブル | 400 | 650 | 940 |
| シングル | 260 | 450 | 640 | |
ご使用の前に必ず製品個別注意事項をお読みください。

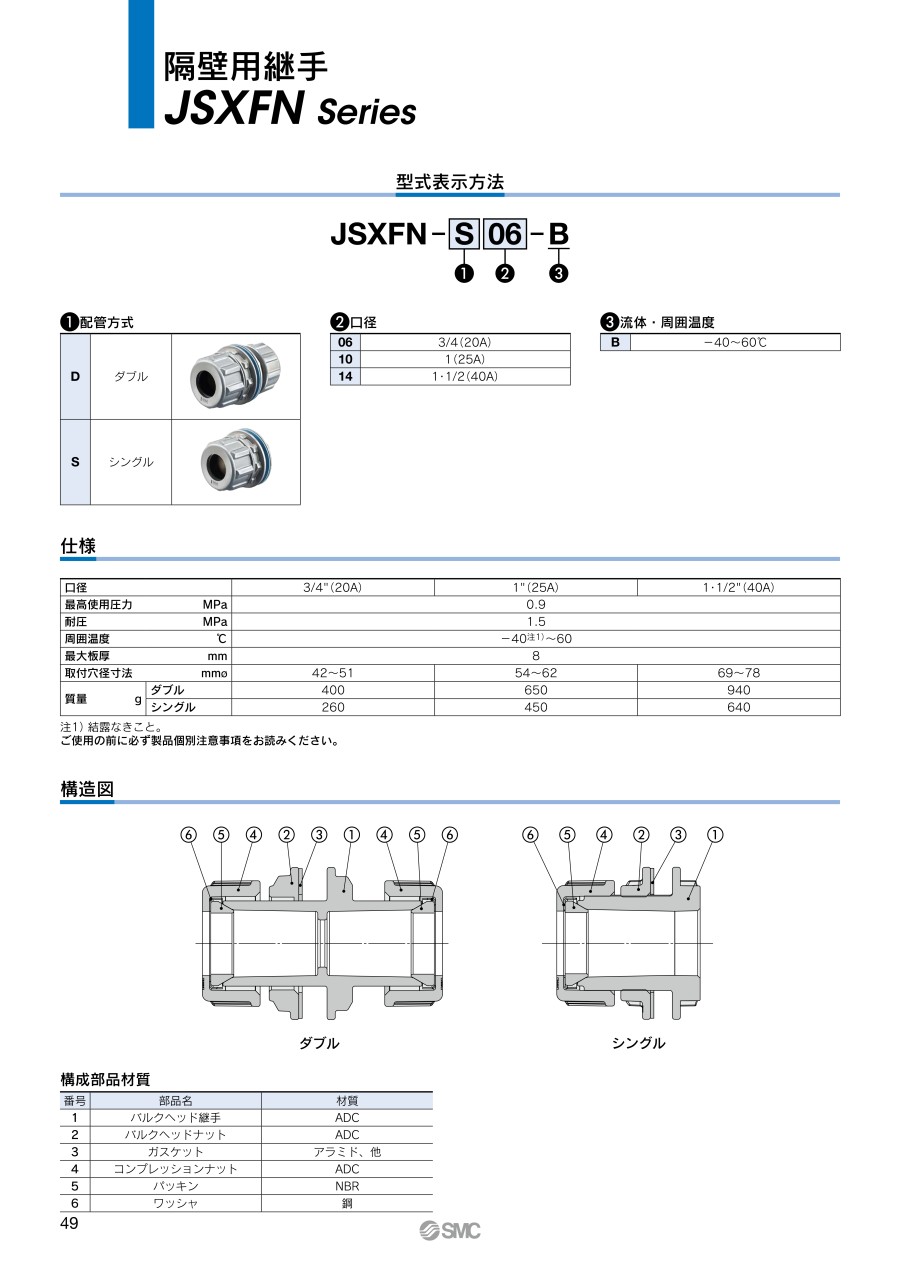

構造図
 ダブル |  シングル |
構成部品材質
| 番号 | 部品名 | 材質 |
|---|---|---|
| 1 | バルクヘッド継手 | ADC |
| 2 | バルクヘッドナット | ADC |
| 3 | ガスケット | アラミド、他 |
| 4 | コンプレッションナット | ADC |
| 5 | パッキン | NBR |
| 6 | ワッシャ | 鋼 |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
5,359円 ( 5,895円 ) | 9日目 |
7,287円 ( 8,016円 ) | 9日目 |
10,094円 ( 11,103円 ) | 9日目 |
4,831円 ( 5,314円 ) | 9日目 |
6,586円 ( 7,245円 ) | 9日目 |
9,297円 ( 10,227円 ) | 9日目 |
