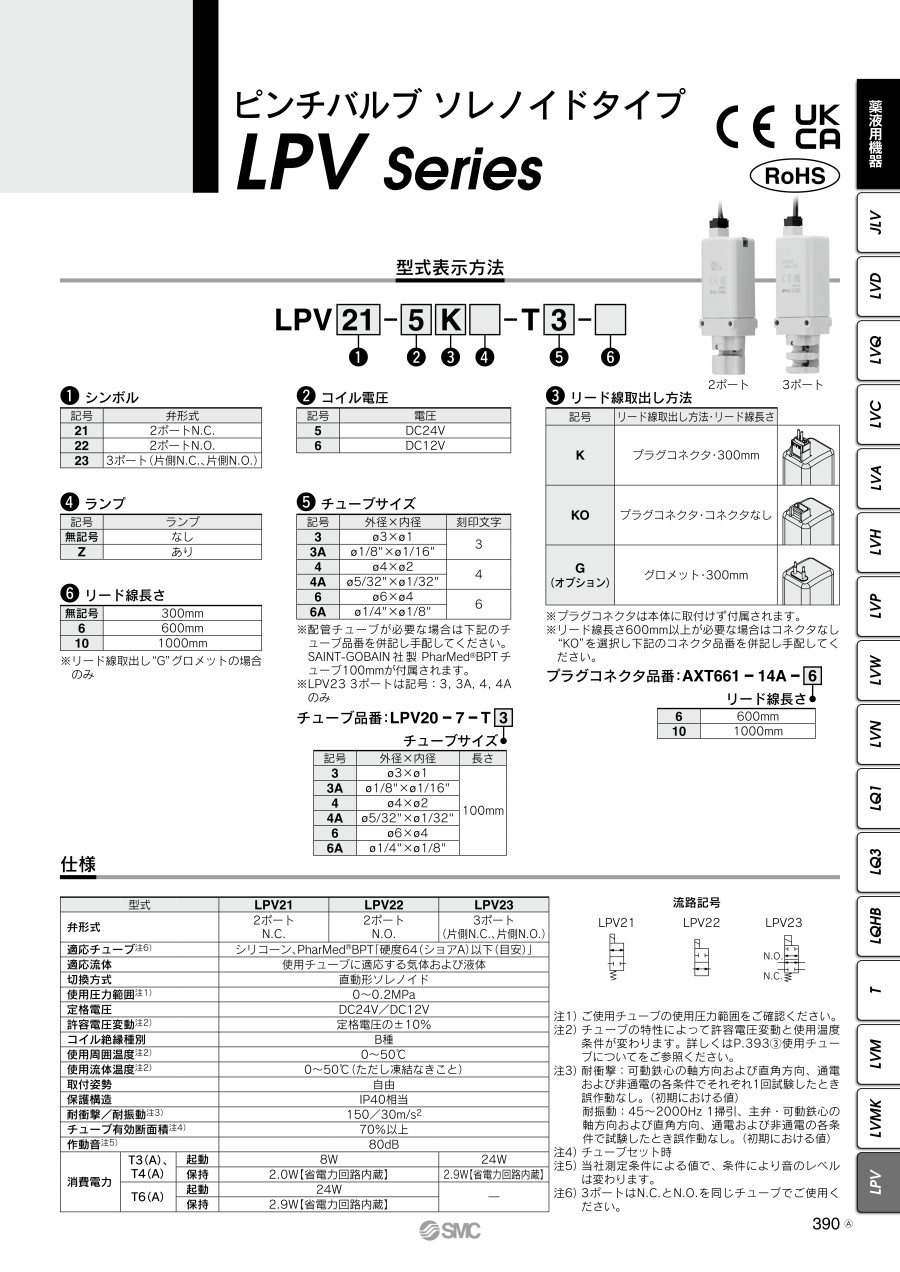

ピンチバルブ ソレノイドタイプ LPVシリーズ
- 通常単価(税別)
- 559円～6,937円
- 税込単価
- 615円～7,631円
通常出荷日：9日目
【特長】・コンタミの侵入に強く、バルブトラブル低減・チューブのダメージ低減（チューブクランプ部が円弧形...
詳細を確認- 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
未確定：候補が161型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形寸法図
LPV21/22
 | グロメットタイプ（オプション）  | |
 | バルブ取付用パネル穴推奨寸法 | |
| 品番 | D | L1 | L2 |
|---|---|---|---|
| LPV21/22-□□-T3（A）-□ | Φ3.5 | 2.2 | 6.8 |
| LPV21/22-□□-T4（A）-□ | Φ4.5 | 2.8 | 6.6 |
| LPV21/22-□□-T6（A）-□ | Φ6.5 | 3.5 | 6 |
LPV23
 | グロメットタイプ（オプション）  | |
 | バルブ取付用パネル穴推奨寸法 | |
| 品番 | D | L1 | L2 |
|---|---|---|---|
| LPV23-□□□-T3（A）-□ | Φ3.5 | 2.2 | 5.5 |
| LPV23-□□□-T4（A）-□ | Φ4.5 | 2.8 | 5.3 |
商品仕様
| 型式 | LPV21 | LPV22 | LPV23 | ||
|---|---|---|---|---|---|
| 弁形式 | 2ポート N.C. | 2ポート N.O. | 3ポート （片側N.C.、片側N.O.） | ||
| 適応チューブ 注6） | シリコーン、PharMed（R）BPT「硬度64（ショアA）以下（目安）」 | ||||
| 適応流体 | 使用チューブに適応する気体および液体 | ||||
| 切換方式 | 直動形ソレノイド | ||||
| 使用圧力範囲 注1） | 0～0.2MPa | ||||
| 定格電圧 | DC24V／DC12V | ||||
| 許容電圧変動 注2） | 定格電圧の±10% | ||||
| コイル絶縁種別 | B種 | ||||
| 使用周囲温度 注2） | 0～50℃ | ||||
| 使用流体温度 注2） | 0～50℃（ただし凍結なきこと） | ||||
| 取付姿勢 | 自由 | ||||
| 保護構造 | IP40相当 | ||||
| 耐衝撃/耐振動 注3） | 150/30m/s2 | ||||
| チューブ有効断面積 注4） | 70%以上 | ||||
| 作動音 注5） | 80dB | ||||
| 消費電力 | T3（A）、T4（A） | 起動 | 8W | 24W | |
| 保持 | 2.0W【省電力回路内蔵】 | 2.9W【省電力回路内蔵】 | |||
| T6（A） | 起動 | 24W | - | ||
| 保持 | 2.9W【省電力回路内蔵】 | ||||
| 流路記号 | 注1）ご使用チューブの使用圧力範囲をご確認ください。 注2）チューブの特性によって許容電圧変動と使用温度条件が変わります。 注3）耐衝撃：可動鉄心の軸方向および直角方向、通電および非通電の各条件で それぞれ1回試験したとき誤作動なし。（初期における値） 耐振動：45〜2000Hz 1掃引、主弁・可動鉄心の軸方向および直角方向、 通電および非通電の各条件で試験したとき誤作動なし。（初期における値） 注4）チューブセット時 注5）SMC社測定条件による値で、条件により音のレベルは変わります。 注6）3ポートはN.C.とN.O.を同じチューブでご使用ください。 | ||
LPV21 | LPV22 | LPV23 | |
構造図
| LPV21（N.C.） | LPV22（N.O.） | LPV23 |
 |  |  |
構成部品
| 番号 | 部品名 | 材質 |
|---|---|---|
| 1 | ボディ | PBT |
| 2 | プッシュロッド | PBT |
| 3 | 可動鉄心 | SUS |
| 4 | コイル・基板Ass'y | - |
| 5 | スリーブ | SUY（鉄） |
| 6 | ケーシング | PBT |
| 7 | Oリング | NBR |
| 8 | スプリング | SUS |
| 9 | ピン | SUS |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
559円 ( 615円 ) | 9日目 |
781円 ( 859円 ) | 9日目 |
606円 ( 667円 ) | 9日目 |
750円 ( 825円 ) | 9日目 |
781円 ( 859円 ) | 9日目 |
813円 ( 894円 ) | 9日目 |
5,183円 ( 5,701円 ) | 9日目 |
5,359円 ( 5,895円 ) | 9日目 |
5,183円 ( 5,701円 ) | 9日目 |
5,359円 ( 5,895円 ) | 9日目 |
5,437円 ( 5,981円 ) | 9日目 |
5,183円 ( 5,701円 ) | 9日目 |
5,359円 ( 5,895円 ) | 9日目 |
5,437円 ( 5,981円 ) | 9日目 |
5,183円 ( 5,701円 ) | 9日目 |
5,359円 ( 5,895円 ) | 9日目 |
5,437円 ( 5,981円 ) | 9日目 |
5,183円 ( 5,701円 ) | 9日目 |
5,437円 ( 5,981円 ) | 9日目 |
5,533円 ( 6,086円 ) | 9日目 |
5,709円 ( 6,280円 ) | 9日目 |
5,789円 ( 6,368円 ) | 9日目 |
5,789円 ( 6,368円 ) | 9日目 |
5,533円 ( 6,086円 ) | 9日目 |
5,709円 ( 6,280円 ) | 9日目 |
5,789円 ( 6,368円 ) | 9日目 |
5,533円 ( 6,086円 ) | 9日目 |
5,533円 ( 6,086円 ) | 9日目 |
5,709円 ( 6,280円 ) | 9日目 |
5,789円 ( 6,368円 ) | 9日目 |
5,533円 ( 6,086円 ) | 9日目 |
5,709円 ( 6,280円 ) | 9日目 |
5,789円 ( 6,368円 ) | 9日目 |
4,911円 ( 5,402円 ) | 9日目 |
4,911円 ( 5,402円 ) | 9日目 |
4,911円 ( 5,402円 ) | 9日目 |
4,911円 ( 5,402円 ) | 9日目 |
4,911円 ( 5,402円 ) | 9日目 |
4,911円 ( 5,402円 ) | 9日目 |
4,736円 ( 5,210円 ) | 9日目 |
4,736円 ( 5,210円 ) | 9日目 |
4,736円 ( 5,210円 ) | 9日目 |
4,736円 ( 5,210円 ) | 9日目 |
4,736円 ( 5,210円 ) | 9日目 |
4,736円 ( 5,210円 ) | 9日目 |
5,087円 ( 5,596円 ) | 9日目 |
5,087円 ( 5,596円 ) | 9日目 |
5,087円 ( 5,596円 ) | 9日目 |
5,087円 ( 5,596円 ) | 9日目 |
5,087円 ( 5,596円 ) | 9日目 |
5,087円 ( 5,596円 ) | 9日目 |
5,263円 ( 5,789円 ) | 9日目 |
5,263円 ( 5,789円 ) | 9日目 |
5,263円 ( 5,789円 ) | 9日目 |
5,263円 ( 5,789円 ) | 9日目 |
5,263円 ( 5,789円 ) | 9日目 |
5,263円 ( 5,789円 ) | 9日目 |
5,183円 ( 5,701円 ) | 9日目 |
5,183円 ( 5,701円 ) | 9日目 |
5,359円 ( 5,895円 ) | 9日目 |
詳細情報
基本情報
【特長】
・コンタミの侵入に強く、バルブトラブル低減
・チューブのダメージ低減（チューブクランプ部が円弧形状によるチューブへのダメージ低減）
・2パターンの取付方法、パネル取付・直接取付
・適応チューブ：シリコーン、PharMed（R）BPT「硬度64（ショアA）以下（目安）」
