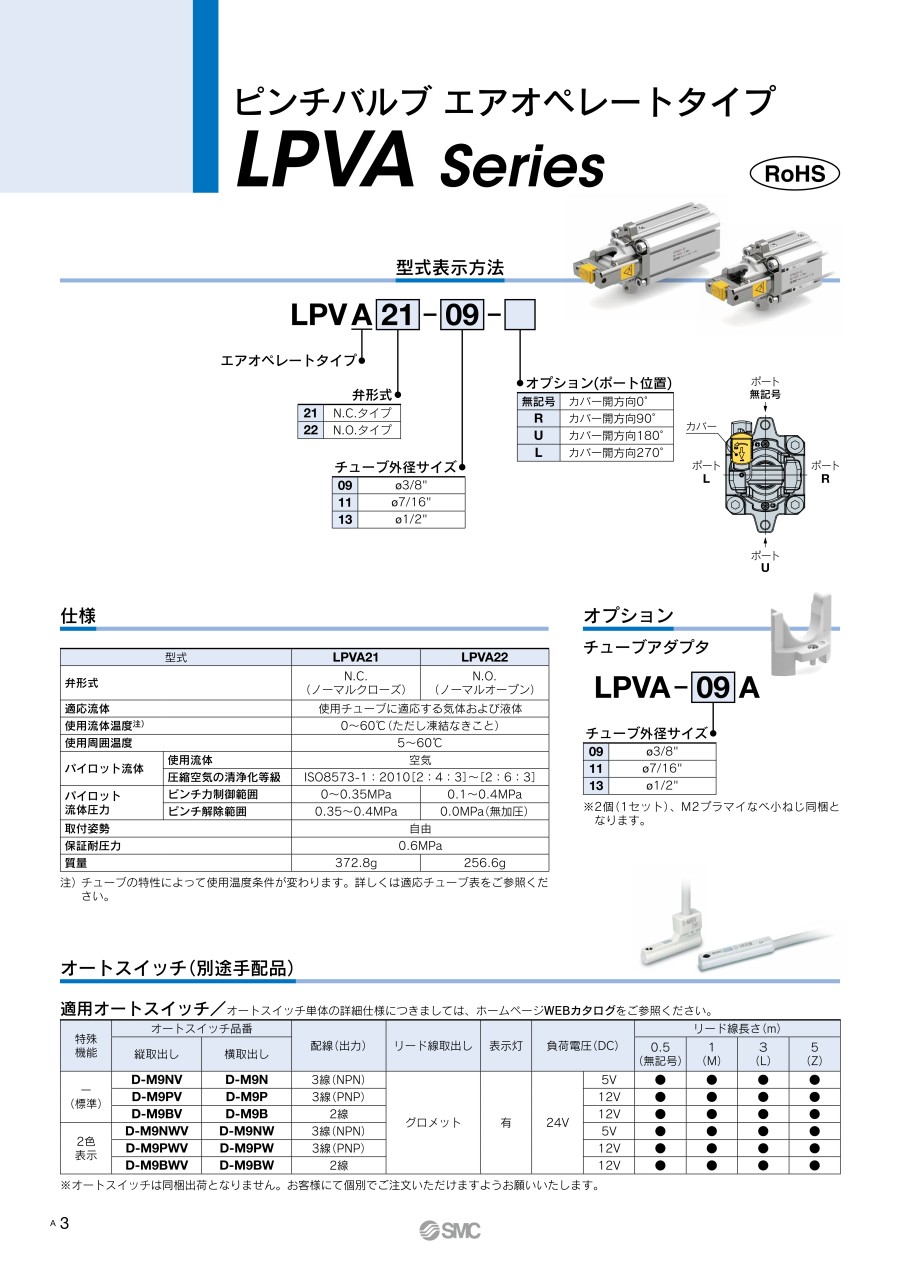

ピンチバルブ エアオペレートタイプ LPVAシリーズ
- 通常単価(税別)
- 25,063円～27,940円
- 税込単価
- 27,569円～30,734円
通常出荷日：19日目
【特長】・フロントアクセスによりチューブ交換が容易、カバーを開きチューブを挿入するのみ・まとめてのチュ...
詳細を確認- 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
未確定：候補が24型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形寸法図
| LPVA21-□ | パネルカット寸法  | |||||
 | ||||||
| カバー開時 | ||||||
 | ||||||
| LPVA21-□-（R、L） | ||||||
 | ||||||
| 品番 | L1 | L2 | D1 |
|---|---|---|---|
| LPVA21-09 | 16.5 | - | 9.6 |
| LPVA21-11 | 17.3 | - | 11.2 |
| LPVA21-13 | 17.05 | - | 12.7 |
| LPVA21-09-R | 16.5 | 3 | 9.6 |
| LPVA21-11-R | 17.3 | 3 | 11.2 |
| LPVA21-13-R | 17.05 | 3 | 12.7 |
| LPVA21-09-U | 16.5 | - | 9.6 |
| LPVA21-11-U | 17.3 | - | 11.2 |
| LPVA21-13-U | 17.05 | - | 12.7 |
| LPVA21-09-L | 16.5 | 3 | 9.6 |
| LPVA21-11-L | 17.3 | 3 | 11.2 |
| LPVA21-13-L | 17.05 | 3 | 12.7 |
| LPVA22-□ | パネルカット寸法  | ||||||
 | |||||||
| カバー開時 | |||||||
 | |||||||
| LPVA22-□-（R、L） | |||||||
 | |||||||
| 品番 | L1 | L2 | D1 |
|---|---|---|---|
| LPVA22-09 | 16.5 | - | 9.6 |
| LPVA22-11 | 17.3 | - | 11.2 |
| LPVA22-13 | 17.05 | - | 12.7 |
| LPVA22-09-R | 16.5 | 3 | 9.6 |
| LPVA22-11-R | 17.3 | 3 | 11.2 |
| LPVA22-13-R | 17.05 | 3 | 12.7 |
| LPVA22-09-U | 16.5 | - | 9.6 |
| LPVA22-11-U | 17.3 | - | 11.2 |
| LPVA22-13-U | 17.05 | - | 12.7 |
| LPVA22-09-L | 16.5 | 3 | 9.6 |
| LPVA22-11-L | 17.3 | 3 | 11.2 |
| LPVA22-13-L | 17.05 | 3 | 12.7 |
商品仕様
| 型式 | LPVA21 | LPVA22 | |
|---|---|---|---|
| 弁形式 | N.C.（ノーマルクローズ） | N.O.（ノーマルオープン） | |
| 適応流体 | 使用チューブに適応する気体および液体 | ||
| 使用流体温度 注） | 0～60℃（ただし凍結なきこと） | ||
| 使用周囲温度 | 5～60℃ | ||
| パイロット流体 | 使用流体 | 空気 | |
| 圧縮空気の清浄化等級 | ISO8573-1：2010［2：4：3］～［2：6：3］ | ||
| パイロット流体圧力 | ピンチ力制御範囲 | 0～0.35MPa | 0.1～0.4MPa |
| ピンチ解除範囲 | 0.35～0.4MPa | 0.0MPa（無加圧） | |
| 取付姿勢 | 自由 | ||
| 保証耐圧力 | 0.6MPa | ||
| 質量 | 372.8g | 256.6g | |
適応チューブ表
| 型式 | メーカ | 商標 | シリーズ | 品番 | 外径 in（mm） | 内径 in（mm） | 肉厚 mm | ショア硬さ | 使用流体圧力 注1） MPa |
|---|---|---|---|---|---|---|---|---|---|
| LPVA2□-09 | AdvantaPure | AdbantaSil | APST | APST-0125-0375 | 3/8"（9.5） | 1/8"（3.2） | 3.18 | 50 | 0.26 |
| APST-0188-0375 | 3/8"（9.5） | 3/16"（4.8） | 2.39 | 50 | 0.14 | ||||
| APST-0250-0375 | 3/8"（9.5） | 1/4"（6.4） | 1.59 | 50 | 0.09 | ||||
| APSH | APSH-P-0125 | 3/8"（9.5） | 1/8"（3.2） | 3.18 | - | 0.6 注2） | |||
| AdvantaFlex | APAF-BP | APAF-BP-0188-0375 | 3/8"（9.5） | 3/16"（4.8） | 2.38 | 65 | 0.22 | ||
| APAF-BP-0250-0375 | 3/8"（9.5） | 1/4"（6.4） | 1.59 | 65 | 0.14 | ||||
| SAINT-GOBAIN | C-FLEX | C-Flex 374 | 374-188-3 | 3/8"（9.5） | 3/16"（4.8） | 2.35 | 60 | 0.21 | |
| 374-250-2 | 3/8"（9.5） | 1/4"（6.4） | 1.55 | 60 | 0.11 | ||||
| DuPont | Pharma | Pharma80 | - | 3/8"（9.5） | 3/16"（4.8） | 2.35 | 80 | 0.6 注2） | |
| - | 3/8"（9.5） | 1/4"（6.4） | 1.55 | 80 | 0.6 注2） | ||||
| LPVA2□-11 | AdvantaPure | AdbantaSil | APST | APST-0188-0438 | 7/16"（11.1） | 3/16"（4.8） | 3.18 | 50 | 0.17 |
| APST-0250-0438 | 7/16"（11.1） | 1/4"（6.4） | 2.38 | 50 | 0.12 | ||||
| APST-0313-0438 | 7/16"（11.1） | 5/16"（7.9） | 1.59 | 50 | 0.08 | ||||
| APSH | APSH-P-0188 | 7/16"（11.7） | 3/16"（4.8） | 3.49 | - | 0.6 注2） | |||
| AdvantaFlex | APAF-BP | APAF-BP-0250-0438 | 7/16"（11.1） | 1/4"（6.4） | 2.38 | 65 | 0.16 | ||
| SAINT-GOBAIN | C-FLEX | C-Flex 374 | 374-250-3 | 7/16"（11.2） | 1/4"（6.4） | 2.40 | 60 | 0.15 | |
| WATSON MARLOW | Biopure | Biopure | BPSHP0188-（C、D） | 7/16"（10.3） | 3/16"（4.8） | - | - | 0.6 注2） | |
| LPVA2□-13 | AdvantaPure | AdbantaSil | APST | APST-0250-0500 | 1/2"（12.7） | 1/4"（6.4） | 3.18 | 50 | 0.15 |
| APST-0313-0500 | 1/2"（12.7） | 5/16"（7.9） | 2.38 | 50 | 0.12 | ||||
| APST-0375-0500 | 1/2"（12.7） | 3/8"（9.5） | 1.59 | 50 | 0.07 | ||||
| APSH | APSH-P-0250 | 1/2"（12.7） | 1/4"（6.4） | 3.18 | - | 0.6 注2） | |||
| AdvantaFlex | APAF-BP | APAF-BP-0250-0500 | 1/2"（12.7） | 1/4"（6.4） | 3.18 | 65 | 0.21 | ||
| APAF-BP-0313-0500 | 1/2"（12.7） | 5/16"（7.9） | 2.38 | 65 | 0.16 | ||||
| APAF-BP-0375-0500 | 1/2"（12.7） | 3/8"（9.5） | 1.59 | 65 | 0.13 | ||||
| SAINT-GOBAIN | C-FLEX | C-Flex 374 | 374-250-4 | 1/2"（12.7） | 1/4"（6.4） | 3.15 | 60 | 0.21 | |
| 374-313-3 | 1/2"（12.7） | 5/16"（7.9） | 2.40 | 60 | 0.14 | ||||
| 374-375-2 | 1/2"（12.7） | 3/8"（9.6） | 1.55 | 60 | 0.09 | ||||
| WATSON MARLOW | Biopure | Biopure | BPSHP0250-（C、D） | 1/2"（12.4） | 1/4"（6.4） | 3.00 | - | 0.6 注2） | |
| DuPont | Pharma | Pharma80 | - | 1/2"（12.7） | 1/4"（6.4） | 3.15 | 80 | 0.6 注2） | |
| - | 1/2"（12.7） | 3/8"（9.5） | 1.60 | 80 | 0.3 |
使用圧力と使用温度条件については各チューブメーカの使用条件をご参照ください。
注2）弁形式N.C.タイプの場合
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
27,940円 ( 30,734円 ) | 19日目 |
27,940円 ( 30,734円 ) | 19日目 |
27,940円 ( 30,734円 ) | 19日目 |
27,940円 ( 30,734円 ) | 19日目 |
27,940円 ( 30,734円 ) | 19日目 |
27,940円 ( 30,734円 ) | 19日目 |
27,940円 ( 30,734円 ) | 19日目 |
27,940円 ( 30,734円 ) | 19日目 |
27,940円 ( 30,734円 ) | 19日目 |
27,940円 ( 30,734円 ) | 19日目 |
27,940円 ( 30,734円 ) | 19日目 |
27,940円 ( 30,734円 ) | 19日目 |
25,063円 ( 27,569円 ) | 19日目 |
25,063円 ( 27,569円 ) | 19日目 |
25,063円 ( 27,569円 ) | 19日目 |
25,063円 ( 27,569円 ) | 19日目 |
25,063円 ( 27,569円 ) | 19日目 |
25,063円 ( 27,569円 ) | 19日目 |
25,063円 ( 27,569円 ) | 19日目 |
25,063円 ( 27,569円 ) | 19日目 |
25,063円 ( 27,569円 ) | 19日目 |
25,063円 ( 27,569円 ) | 19日目 |
25,063円 ( 27,569円 ) | 19日目 |
25,063円 ( 27,569円 ) | 19日目 |
詳細情報
基本情報
【特長】
・フロントアクセスによりチューブ交換が容易、カバーを開きチューブを挿入するのみ
・まとめてのチューブ取外しが可能
・コンパクト、軽量、短ピッチ取付可
・設置条件に応じてポート位置の選択が可能
・チューブサイズの変更が可能、チューブアダプタを交換することで3サイズのチューブに対応可能
