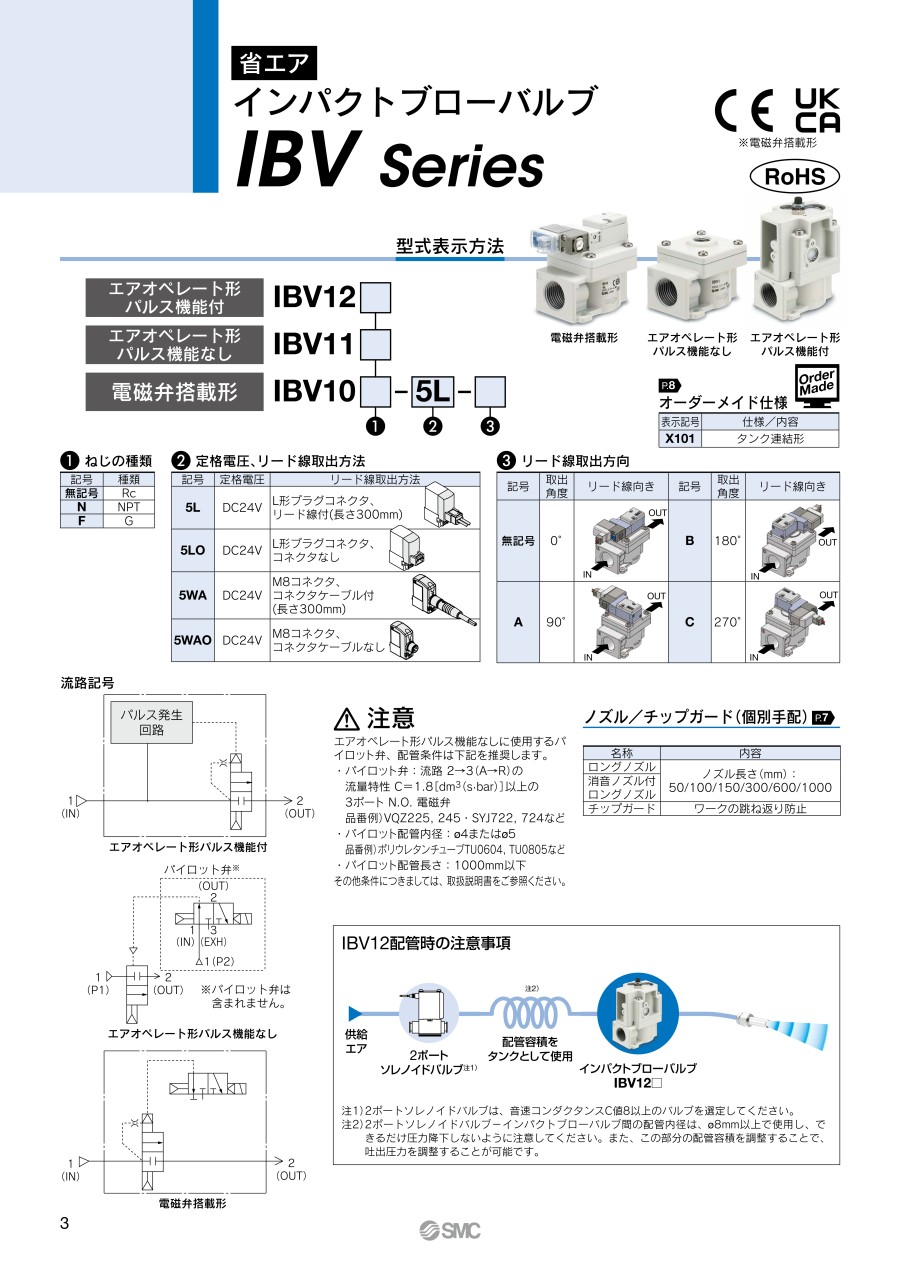

省エア インパクトブローバルブ IBVシリーズ
- 通常単価(税別)
- 8,770円～19,712円
- 税込単価
- 9,647円～21,683円
通常出荷日：9日目～19日目
【特長】・高いピーク圧力で衝撃力増大・瞬間的なエアブローでCO2/空気消費量＆作業時間を大幅削減・3タ...
詳細を確認- 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
未確定：候補が54型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形寸法図
電磁弁搭載形：IBV10□-5L□-□ L形プラグコネクタ仕様
 |
| リード線取出方向 |
 |
電磁弁搭載形：IBV10□-5WA□-□ M8コネクタ仕様
 |
| リード線取出方向 |
 |
WAOの場合 |
エアオペレート形パルス機能なし：IBV11□
 |
エアオペレート形パルス機能付：IBV12□
 |
商品仕様
| 製品品番 | IBV10□-5L-□ 注1） | IBV10□-5WA-□ 注1） | IBV11□ | IBV12□ | |
|---|---|---|---|---|---|
| 作動方式 | 電気式 | エア式 | |||
| バルブ仕様 | 使用流体 | 空気 | |||
| 使用圧力範囲 | 0.15～0.7MPa | 0.1～0.5MPa | 0.3～0.7MPa | ||
| 作動頻度 | - | - | 1～8Hz | ||
| 周囲温度/使用流体温度 | 5～50℃ | ||||
| コイル仕様 | 定格電圧 | DC24V | - | - | |
| 消費電力 | 0.35W | - | - | ||
| 許容電圧変動 | 定格電圧の±10% | - | - | ||
| 許容漏洩電圧 | 定格電圧の3%以下 | - | - | ||
| リード線取出方法 | L形プラグコネクタ | M8コネクタ | - | - | |
| 寸法質量 | 外形寸法 | 36×46×50 （82.8cm3） | 36×46×37 （61.3cm3） | 36×46×63.5 （105.2cm3） | |
| 接続口径 | IN：3/8 OUT：1/4 パイロットポート：1/8 ※IBV11□のみ | ||||
| 製品質量 | 100g | 110g | 75g | 155g | |
注2） エアオペレート形のパイロット圧力は使用圧力と同等の圧力でご使用ください。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
16,294円 ( 17,923円 ) | 19日目 |
16,294円 ( 17,923円 ) | 19日目 |
16,294円 ( 17,923円 ) | 19日目 |
16,294円 ( 17,923円 ) | 19日目 |
16,236円 ( 17,860円 ) | 19日目 |
16,236円 ( 17,860円 ) | 19日目 |
16,236円 ( 17,860円 ) | 19日目 |
16,236円 ( 17,860円 ) | 19日目 |
18,066円 ( 19,873円 ) | 19日目 |
18,066円 ( 19,873円 ) | 19日目 |
18,066円 ( 19,873円 ) | 19日目 |
18,066円 ( 19,873円 ) | 19日目 |
17,054円 ( 18,759円 ) | 19日目 |
17,054円 ( 18,759円 ) | 19日目 |
17,054円 ( 18,759円 ) | 19日目 |
17,054円 ( 18,759円 ) | 19日目 |
16,294円 ( 17,923円 ) | 19日目 |
16,294円 ( 17,923円 ) | 19日目 |
16,294円 ( 17,923円 ) | 19日目 |
16,294円 ( 17,923円 ) | 19日目 |
16,236円 ( 17,860円 ) | 19日目 |
16,236円 ( 17,860円 ) | 19日目 |
16,236円 ( 17,860円 ) | 19日目 |
16,236円 ( 17,860円 ) | 19日目 |
18,066円 ( 19,873円 ) | 19日目 |
18,066円 ( 19,873円 ) | 19日目 |
18,066円 ( 19,873円 ) | 19日目 |
18,066円 ( 19,873円 ) | 19日目 |
17,054円 ( 18,759円 ) | 19日目 |
17,054円 ( 18,759円 ) | 19日目 |
17,054円 ( 18,759円 ) | 19日目 |
17,054円 ( 18,759円 ) | 19日目 |
16,294円 ( 17,923円 ) | 19日目 |
16,294円 ( 17,923円 ) | 19日目 |
16,294円 ( 17,923円 ) | 19日目 |
16,294円 ( 17,923円 ) | 19日目 |
16,236円 ( 17,860円 ) | 19日目 |
16,236円 ( 17,860円 ) | 19日目 |
16,236円 ( 17,860円 ) | 19日目 |
16,236円 ( 17,860円 ) | 19日目 |
18,066円 ( 19,873円 ) | 19日目 |
18,066円 ( 19,873円 ) | 19日目 |
18,066円 ( 19,873円 ) | 19日目 |
18,066円 ( 19,873円 ) | 19日目 |
17,054円 ( 18,759円 ) | 19日目 |
17,054円 ( 18,759円 ) | 19日目 |
17,054円 ( 18,759円 ) | 19日目 |
17,054円 ( 18,759円 ) | 19日目 |
8,770円 ( 9,647円 ) | 9日目 |
8,770円 ( 9,647円 ) | 9日目 |
8,770円 ( 9,647円 ) | 9日目 |
19,712円 ( 21,683円 ) | 19日目 |
19,712円 ( 21,683円 ) | 19日目 |
19,712円 ( 21,683円 ) | 19日目 |
詳細情報
基本情報
【特長】
・高いピーク圧力で衝撃力増大
・瞬間的なエアブローでCO2/空気消費量＆作業時間を大幅削減
・3タイプのバリエーション：電磁弁搭載形、エアオペレート形パルス機能なし、エアオペレート形パルス機能付
