SMC

増圧弁 VBAFシリーズ

カタログ

通常単価(税別): 29,206円～86,175円

税込単価: 32,127円～94,793円

通常出荷日：19日目

【特長】・オールエアで電源不要・簡単設置・減圧弁を取付可能・上面にオートスイッチ取付可能・圧力計取付可...

詳細を確認

商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。

よく一緒に見られています

SMC

増圧弁 VBAシリーズ

通常価格(税別)： 391円 (税込価格：430円)

通常出荷日：在庫品1日目

未確定：候補が144型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形寸法図

VBAF10

VBAF11

VBAF20

VBAF21

外形寸法図／減圧弁・圧力計取付時

VBAF□

（mm）

型式	P	W1	W2	H1	H2	H3
VBAF10	1/4	112.2	75.2	107.9	114.5	95.5
VBAF11	1/4	112.2	75.2	134.4	145.9	125
VBAF20	3/8	164.2	116.1	155.5	161.2	142.2
VBAF21	3/8	164.2	116.1	192	216.3	195.4

VBAF10

VBAF11

VBAF20

VBAF21

標準仕様

型式		VBAF10	VBAF20	VBAF11	VBAF21
使用流体		圧縮空気
増圧比		2倍（固定）		4倍（固定）
最大流量注）	L/min（ANR）	250	1,000	90	300
出口圧力範囲	MPa	0.4～1.4		0.8～2.0
入口圧力範囲	MPa	0.2～0.7		0.2～0.5
保証耐圧	MPa	2.1		3.0
接続口径（IN、OUT）		1/4	3/8	1/4	3/8
OUT側ゲージポート		1/8
タンク接続ポート（プラグ付）注2）		1/4	3/8	1/4	3/8
周囲温度および使用流体温度	℃	2～50（凍結なきこと）
取付姿勢		水平、垂直
潤滑		グリース（無給油）
質量	kg	1.0	4.0	1.6	6.3

注1） IN＝OUT＝0.5MPa時の流量です。

注2）タンク接続ポートはVBATとの接続以外の用途で使用することはできません。

型番リスト

表示件数

型番

ねじ種類	接続口径	オプション	増圧比	準標準仕様	最小発注数量

Rc	1/4	なし	2倍（固定）	標準品	1個
Rc	1/4	減圧弁、モジュラアダプタ、スペーサ	2倍（固定）	標準品	1個
Rc	1/4	減圧弁、モジュラアダプタ、スペーサ、OUT側圧力計	2倍（固定）	標準品	1個
Rc	1/4	モジュラアダプタ、スペーサ	2倍（固定）	標準品	1個
Rc	1/4	モジュラアダプタ、スペーサ、OUT側圧力計	2倍（固定）	標準品	1個
Rc	1/4	OUT側圧力計	2倍（固定）	標準品	1個
G	1/4	なし	2倍（固定）	標準品	1個
G	1/4	減圧弁、モジュラアダプタ、スペーサ	2倍（固定）	標準品	1個
G	1/4	減圧弁、モジュラアダプタ、スペーサ、OUT側圧力計	2倍（固定）	標準品	1個
G	1/4	モジュラアダプタ、スペーサ	2倍（固定）	標準品	1個
G	1/4	モジュラアダプタ、スペーサ、OUT側圧力計	2倍（固定）	標準品	1個
G	1/4	OUT側圧力計	2倍（固定）	標準品	1個
NPT	1/4	なし	2倍（固定）	標準品	1個
NPT	1/4	なし	2倍（固定）	製品銘板の単位表記：psi単記、圧力計の単位表記：MPa/psi併記	1個
NPT	1/4	減圧弁、モジュラアダプタ、スペーサ	2倍（固定）	標準品	1個
NPT	1/4	減圧弁、モジュラアダプタ、スペーサ	2倍（固定）	製品銘板の単位表記：psi単記、圧力計の単位表記：MPa/psi併記	1個
NPT	1/4	減圧弁、モジュラアダプタ、スペーサ、OUT側圧力計	2倍（固定）	標準品	1個
NPT	1/4	減圧弁、モジュラアダプタ、スペーサ、OUT側圧力計	2倍（固定）	製品銘板の単位表記：psi単記、圧力計の単位表記：MPa/psi併記	1個
NPT	1/4	モジュラアダプタ、スペーサ	2倍（固定）	標準品	1個
NPT	1/4	モジュラアダプタ、スペーサ	2倍（固定）	製品銘板の単位表記：psi単記、圧力計の単位表記：MPa/psi併記	1個
NPT	1/4	モジュラアダプタ、スペーサ、OUT側圧力計	2倍（固定）	標準品	1個
NPT	1/4	モジュラアダプタ、スペーサ、OUT側圧力計	2倍（固定）	製品銘板の単位表記：psi単記、圧力計の単位表記：MPa/psi併記	1個
NPT	1/4	OUT側圧力計	2倍（固定）	標準品	1個
NPT	1/4	OUT側圧力計	2倍（固定）	製品銘板の単位表記：psi単記、圧力計の単位表記：MPa/psi併記	1個
Rc	1/4	なし	4倍（固定）	標準品	1個
Rc	1/4	減圧弁、モジュラアダプタ、スペーサ	4倍（固定）	標準品	1個
Rc	1/4	減圧弁、モジュラアダプタ、スペーサ、OUT側圧力計	4倍（固定）	標準品	1個
Rc	1/4	モジュラアダプタ、スペーサ	4倍（固定）	標準品	1個
Rc	1/4	モジュラアダプタ、スペーサ、OUT側圧力計	4倍（固定）	標準品	1個
Rc	1/4	OUT側圧力計	4倍（固定）	標準品	1個
G	1/4	なし	4倍（固定）	標準品	1個
G	1/4	減圧弁、モジュラアダプタ、スペーサ	4倍（固定）	標準品	1個
G	1/4	減圧弁、モジュラアダプタ、スペーサ、OUT側圧力計	4倍（固定）	標準品	1個
G	1/4	モジュラアダプタ、スペーサ	4倍（固定）	標準品	1個
G	1/4	モジュラアダプタ、スペーサ、OUT側圧力計	4倍（固定）	標準品	1個
G	1/4	OUT側圧力計	4倍（固定）	標準品	1個
NPT	1/4	なし	4倍（固定）	標準品	1個
NPT	1/4	なし	4倍（固定）	製品銘板の単位表記：psi単記、圧力計の単位表記：MPa/psi併記	1個
NPT	1/4	減圧弁、モジュラアダプタ、スペーサ	4倍（固定）	標準品	1個
NPT	1/4	減圧弁、モジュラアダプタ、スペーサ	4倍（固定）	製品銘板の単位表記：psi単記、圧力計の単位表記：MPa/psi併記	1個
NPT	1/4	減圧弁、モジュラアダプタ、スペーサ、OUT側圧力計	4倍（固定）	標準品	1個
NPT	1/4	減圧弁、モジュラアダプタ、スペーサ、OUT側圧力計	4倍（固定）	製品銘板の単位表記：psi単記、圧力計の単位表記：MPa/psi併記	1個
NPT	1/4	モジュラアダプタ、スペーサ	4倍（固定）	標準品	1個
NPT	1/4	モジュラアダプタ、スペーサ	4倍（固定）	製品銘板の単位表記：psi単記、圧力計の単位表記：MPa/psi併記	1個
NPT	1/4	モジュラアダプタ、スペーサ、OUT側圧力計	4倍（固定）	標準品	1個
NPT	1/4	モジュラアダプタ、スペーサ、OUT側圧力計	4倍（固定）	製品銘板の単位表記：psi単記、圧力計の単位表記：MPa/psi併記	1個
NPT	1/4	OUT側圧力計	4倍（固定）	標準品	1個
NPT	1/4	OUT側圧力計	4倍（固定）	製品銘板の単位表記：psi単記、圧力計の単位表記：MPa/psi併記	1個
Rc	3/8	なし	2倍（固定）	標準品	1個
Rc	3/8	エアタンク取付ボルト	2倍（固定）	標準品	1個
Rc	3/8	エアタンク取付ボルト、減圧弁、モジュラアダプタ、スペーサ	2倍（固定）	標準品	1個
Rc	3/8	エアタンク取付ボルト、減圧弁、モジュラアダプタ、スペーサ、OUT側圧力計	2倍（固定）	標準品	1個
Rc	3/8	エアタンク取付ボルト、モジュラアダプタ、スペーサ	2倍（固定）	標準品	1個
Rc	3/8	エアタンク取付ボルト、モジュラアダプタ、スペーサ、OUT側圧力計	2倍（固定）	標準品	1個
Rc	3/8	エアタンク取付ボルト、OUT側圧力計	2倍（固定）	標準品	1個
Rc	3/8	減圧弁、モジュラアダプタ、スペーサ	2倍（固定）	標準品	1個
Rc	3/8	減圧弁、モジュラアダプタ、スペーサ、OUT側圧力計	2倍（固定）	標準品	1個
Rc	3/8	モジュラアダプタ、スペーサ	2倍（固定）	標準品	1個
Rc	3/8	モジュラアダプタ、スペーサ、OUT側圧力計	2倍（固定）	標準品	1個
Rc	3/8	OUT側圧力計	2倍（固定）	標準品	1個

通常単価(税別) (税込単価)	通常出荷日

29,206円 ( 32,127円 )	19日目
33,348円 ( 36,683円 )	19日目
34,741円 ( 38,215円 )	19日目
29,965円 ( 32,962円 )	19日目
31,358円 ( 34,494円 )	19日目
30,598円 ( 33,658円 )	19日目
29,206円 ( 32,127円 )	19日目
33,348円 ( 36,683円 )	19日目
34,741円 ( 38,215円 )	19日目
29,965円 ( 32,962円 )	19日目
31,358円 ( 34,494円 )	19日目
30,598円 ( 33,658円 )	19日目
29,206円 ( 32,127円 )	19日目
29,206円 ( 32,127円 )	19日目
33,348円 ( 36,683円 )	19日目
33,348円 ( 36,683円 )	19日目
34,741円 ( 38,215円 )	19日目
35,685円 ( 39,254円 )	19日目
29,965円 ( 32,962円 )	19日目
29,965円 ( 32,962円 )	19日目
31,358円 ( 34,494円 )	19日目
32,301円 ( 35,531円 )	19日目
30,598円 ( 33,658円 )	19日目
31,542円 ( 34,696円 )	19日目
30,472円 ( 33,519円 )	19日目
34,614円 ( 38,075円 )	19日目
37,645円 ( 41,410円 )	19日目
31,231円 ( 34,354円 )	19日目
32,820円 ( 36,102円 )	19日目
32,060円 ( 35,266円 )	19日目
30,472円 ( 33,519円 )	19日目
34,614円 ( 38,075円 )	19日目
37,645円 ( 41,410円 )	19日目
31,231円 ( 34,354円 )	19日目
32,820円 ( 36,102円 )	19日目
32,060円 ( 35,266円 )	19日目
30,472円 ( 33,519円 )	19日目
30,472円 ( 33,519円 )	19日目
34,614円 ( 38,075円 )	19日目
34,614円 ( 38,075円 )	19日目
37,645円 ( 41,410円 )	19日目
38,553円 ( 42,408円 )	19日目
31,231円 ( 34,354円 )	19日目
31,231円 ( 34,354円 )	19日目
32,820円 ( 36,102円 )	19日目
33,567円 ( 36,924円 )	19日目
32,060円 ( 35,266円 )	19日目
32,807円 ( 36,088円 )	19日目
56,021円 ( 61,623円 )	19日目
56,454円 ( 62,099円 )	19日目
62,483円 ( 68,731円 )	19日目
64,170円 ( 70,587円 )	19日目
57,459円 ( 63,205円 )	19日目
59,148円 ( 65,063円 )	19日目
58,143円 ( 63,957円 )	19日目
62,050円 ( 68,255円 )	19日目
63,738円 ( 70,112円 )	19日目
57,026円 ( 62,729円 )	19日目
58,715円 ( 64,587円 )	19日目
57,710円 ( 63,481円 )	19日目

基本情報

基本情報

【特長】
・オールエアで電源不要・簡単設置
・減圧弁を取付可能
・上面にオートスイッチ取付可能
・圧力計取付可能（OUT側）
・垂直・水平取付が可能
・VBAシリーズと取付互換

ご注意

商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。

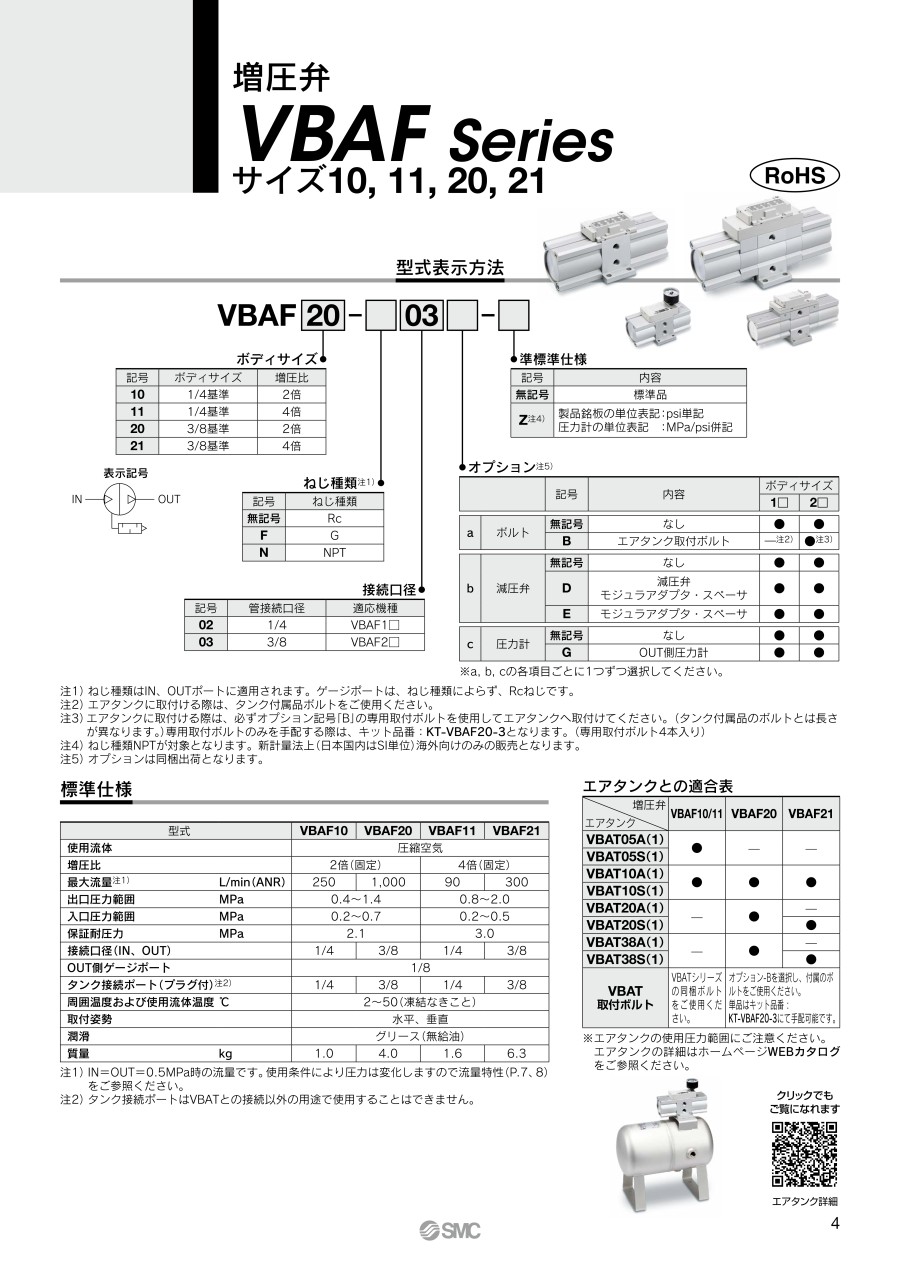

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
