メンブレン窒素発生器 マニホールド仕様 NMGシリーズ
- 通常単価(税別)
- 2,182,367円～3,629,833円
- 税込単価
- 2,400,604円～3,992,816円
通常出荷日：19日目
圧縮空気の供給のみで窒素濃度最大99.9％。（窒素濃度とは、圧縮空気中に含まれる酸素以外の成分濃度の合...
詳細を確認- 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
未確定：候補が6型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形寸法図／マニホールド仕様
NMG50B-08N2、NMG50B-13N2、NMG50B-13N3
 |
| 型式 | 標準仕様 | 適用ACサイズ | 適用スペーサ／ ブラケット付スペーサ | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| トップブラケット取付寸法 | ボトムブラケット取付寸法 | ||||||||||||||||||||||
| A | B | D | F | C | E | M | N | Q1 | Q2 | R | S | U | H | I | J | K | L | T | W | Y | |||
| NMG50B-08N2 | 286 | 45 | 47 | 768 | 85 | 58 | 29.5 | 227 | 40 | 55 | 9 | 18 | 4 | 798 | 815 | 55 | 12.5 | 6.5 | 65.5 | 5 | 45 | AC40-D | Y400-D/Y400T-1-D |
| NMG50B-13N2 | 1279 | 1309 | 1326 | ||||||||||||||||||||
| NMG50B-13N3 | 386 | 327 | |||||||||||||||||||||
注）他の機種との接続面に配管ねじはありません。ご使用の際は、別途ブラケット付スペーサ（またはスペーサ）が必要です。
選定の際は、AC-D Seriesアタッチメント/配管アダプタをご参照ください。

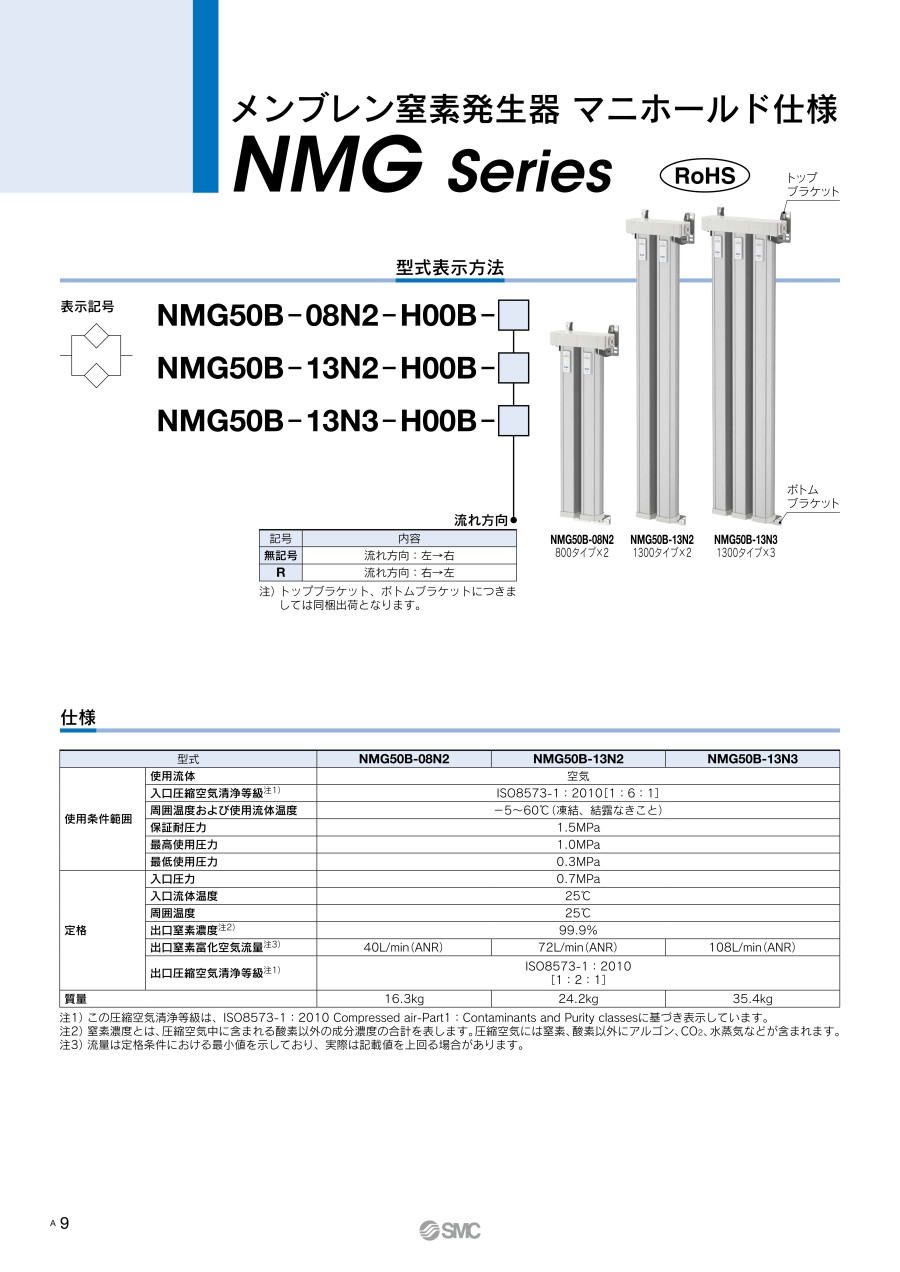

商品仕様
| 型式 | NMG50B-08N2 | NMG50B-13N2 | NMG50B-13N3 | |
|---|---|---|---|---|
| 使用条件範囲 | 使用流体 | 空気 | ||
| 入口圧縮空気清浄等級 注1） | ISO8573-1：2010［1：6：1］ | |||
| 周囲温度および使用流体温度 | －5～60℃（凍結、結露なきこと） | |||
| 保証耐圧力 | 1.5MPa | |||
| 最高使用圧力 | 1.0MPa | |||
| 最低使用圧力 | 0.3MPa | |||
| 定格 | 入口圧力 | 0.7MPa | ||
| 入口流体温度 | 25℃ | |||
| 周囲温度 | 25℃ | |||
| 出口窒素濃度 注2） | 99.9% | |||
| 出口窒素富化空気流量 注3） | 40L/min（ANR） | 72L/min（ANR） | 108L/min（ANR） | |
| 出口圧縮空気清浄等級 注1） | ISO8573-1：2010［1：2：1］ | |||
| 質量 | 16.3kg | 24.2kg | 35.4kg | |
注2）窒素濃度とは、圧縮空気中に含まれる酸素以外の成分濃度の合計を表します。圧縮空気には窒素、酸素以外にアルゴン、CO2、水蒸気などが含まれます。
注3）流量は定格条件における最小値を示しており、実際は記載値を上回る場合があります。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,182,367円 ( 2,400,604円 ) | 19日目 |
2,182,367円 ( 2,400,604円 ) | 19日目 |
2,421,741円 ( 2,663,915円 ) | 19日目 |
2,421,741円 ( 2,663,915円 ) | 19日目 |
3,629,833円 ( 3,992,816円 ) | 19日目 |
3,629,833円 ( 3,992,816円 ) | 19日目 |
詳細情報
基本情報
圧縮空気の供給のみで窒素濃度最大99.9％。
（窒素濃度とは、圧縮空気中に含まれる酸素以外の成分濃度の合計を表します。圧縮空気には窒素、酸素以外にアルゴン、CO2、水蒸気などが含まれます。）
【特長】
・末端のユースポイントでコンパクトかつ簡単に使用可能
・出口側圧縮空気清浄等級（湿度と水分）"2"（入口側圧縮空気清浄化等級 ISO8573-1：2010［1：6：1］の場合）
