循環液温調装置低GWP冷媒対応サーモチラースタンダードタイプ HRSFシリーズ

カタログ

通常単価(税別): 525,356円～1,028,784円

税込単価: 577,892円～1,131,662円

通常出荷日：19日目

【特長】・低GWP冷媒対応、GWP：146（Regulation（EU）2024/573、AIM Ac...

詳細を確認

商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。

よく一緒に見られています

SMC

循環液温調装置サーモチラー HRSシリーズ別売付属品

通常価格(税別)： 3,769円 (税込価格：4,146円)

通常出荷日：在庫品1日目

未確定：候補が31型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形寸法図

HRSF012/018/024

※1 電源ケーブルは付属していません。（電源コネクタは付属しています。）

※2 変換継手（R3/8おねじ）が付属しています。

HRSF030-A-20

※1 電源ケーブルは付属していません。（電源コネクタは付属しています。）

※2 変換継手（R3/8おねじ）が付属しています。

HRSF050/060-A

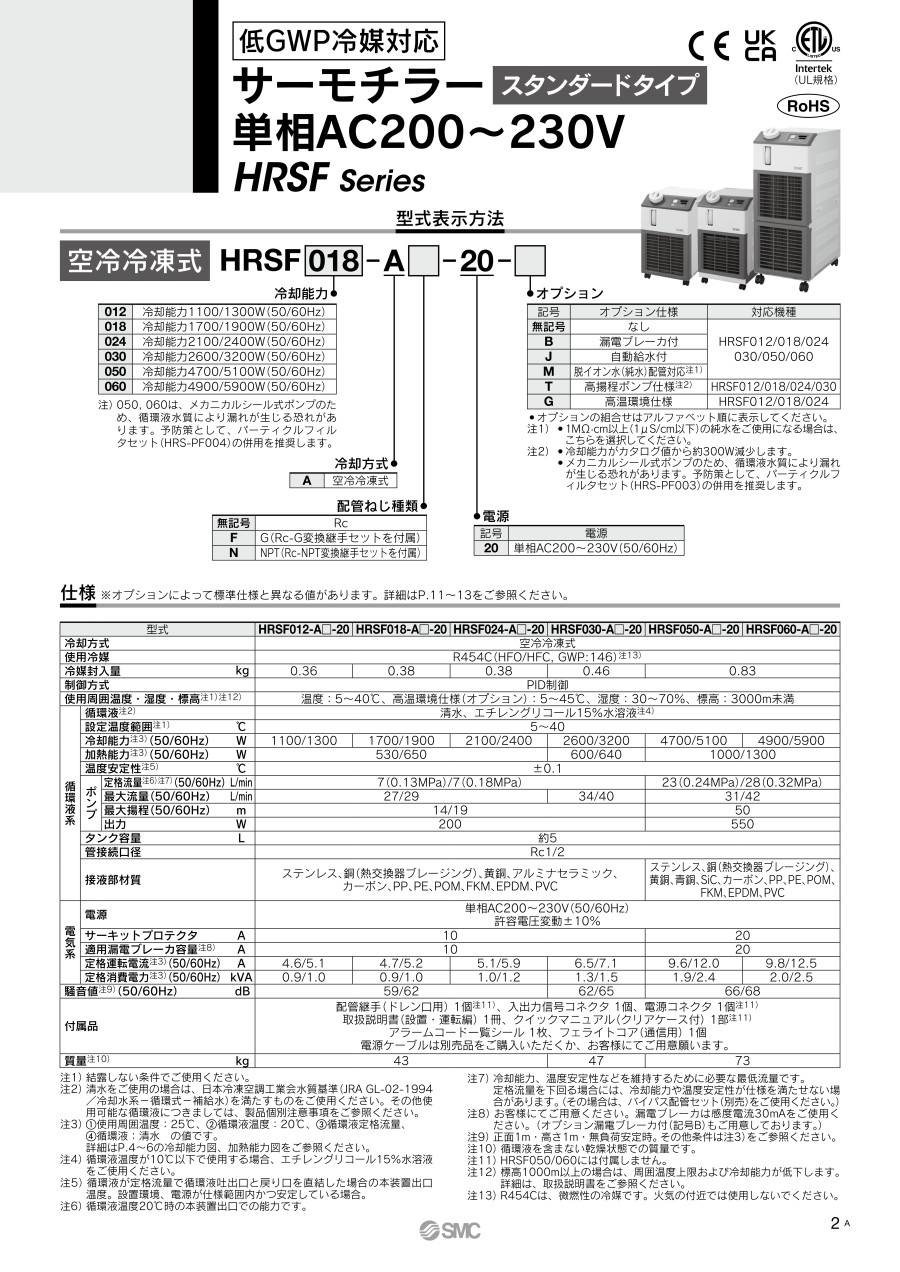

商品仕様

型式				HRSF012-A□-20	HRSF018-A□-20	HRSF024-A□-20	HRSF030-A□-20	HRSF050-A□-20	HRSF060-A□-20
冷却方式				空冷冷凍式
使用冷媒				R454C（HFO/HFC、GWP：146）注13）
冷媒封入量			kg	0.36	0.38	0.38	0.46	0.83
制御方式				PID制御
使用周囲温度・湿度・標高注1）注12）				温度：5～40℃、高温環境仕様（オプション）：5～45℃、湿度：30～70%、標高：3000m未満
循環液系	循環液注2）			清水、エチレングリコール15%水溶液注4）
	設定温度範囲注1）		kg	5～40
	冷却能力注3）（50/60Hz）		W	1100/1300	1700/1900	2100/2400	2600/3200	4700/5100	4900/5900
	加熱能力注3）（50/60Hz）		W	530/650			600/640	1000/1300
	温度安定性注5）		℃	±0.1
	ポンプ	定格流量注6）注7）（50/60Hz）	L/min	7（0.13MPa）/7（0.18MPa）				23（0.24MPa）/28（0.32MPa）
		最大流量（50/60Hz）	L/min	27/29			34/40	31/42
		最大揚程（50/60Hz）	m	14/19				50
		出力	W	200				550
	タンク容量		L	約5
	管接続口径			Rc1/2
	接液部材質			ステンレス、銅（熱交換器ブレージング）、黄銅、アルミナセラミック、カーボン、PP、PE、POM、FKM、EPDM、PVC				ステンレス、銅（熱交換器ブレージング）、黄銅、青銅、SiC、カーボン、PP、PE、POM、 FKM、EPDM、PVC
電気系	電源			単相AC200～230V（50/60Hz）許容電圧変動±10%
	サーキットプロテクタ		A	10				20
	適用漏電ブレーカ容量注8）		A	10				20
	定格運転電流注3）（50/60Hz）		A	4.6/5.1	4.7/5.2	5.1/5.9	6.5/7.1	9.6/12.0	9.8/12.5
	定格消費電力注3）（50/60Hz）		kVA	0.9/1.0	0.9/1.0	1.0/1.2	1.3/1.5	1.9/2.4	2.0/2.5
騒音値注9）（50/60Hz）			dB	59/62			62/65	66/68
付属品				配管継手（ドレン口用）1個注11）、入出力信号コネクタ1個、電源コネクタ1個注11）取扱説明書（設置・運転編）1冊、クイックマニュアル（クリアケース付）1部注11）アラームコード一覧シール1枚、フェライトコア（通信用）1個電源ケーブルは別売品をご購入いただくか、お客さまにてご用意願います。
質量注10）			kg	43			47	73

注1）結露しない条件でご使用ください。
注2）清水をご使用の場合は、日本冷凍空調工業会水質基準（JRA GL-02-1994
　　 /冷却水系−循環式−補給水）を満たすものをご使用ください。
注3）（1）使用周囲温度：25℃、（2）循環液温度：20℃、（3）循環液定格流量、
　　（4）循環液：清水の値です。
注4）循環液温度が10℃以下で使用する場合、エチレングリコール15％水溶液をご使用ください。
注5）循環液が定格流量で循環液吐出口と戻り口を直結した場合の本装置出口温度。設置環境、
　　電源が仕様範囲内かつ安定している場合。
注6）循環液温度20℃時の本装置出口での能力です。

注7）冷却能力、温度安定性などを維持するために必要な最低流量です。
　　定格流量を下回る場合には、冷却能力や温度安定性が仕様を満たせない場合があります。
　　（その場合は、バイパス配管セット（別売）をご使用ください。）
注8）お客様にてご用意ください。漏電ブレーカは感度電流30mAをご使用ください。
　　（オプション漏電ブレーカ付（記号B）もご用意しております。）
注9）正面1m・高さ1m・無負荷安定時。その他条件は注3）をご参照ください。
注10）循環液を含まない乾燥状態での質量です。
注11）HRSF050/060には付属しません。
注12）標高1000m以上の場合は、周囲温度上限および冷却能力が低下します。
　　　詳細は、取扱説明書をご参照ください。
注13）R454Cは、微燃性の冷媒です。火気の付近では使用しないでください。

型番リスト

表示件数

型番

冷却能力	オプション仕様	最小発注数量

1100/1300W（50/60Hz）	なし	1個
1100/1300W（50/60Hz）	漏電ブレーカ付	1個
1100/1300W（50/60Hz）	高温環境仕様	1個
1100/1300W（50/60Hz）	自動給水付	1個
1100/1300W（50/60Hz）	脱イオン水（純水）配管対応	1個
1100/1300W（50/60Hz）	高揚程ポンプ仕様	1個
1700/1900W（50/60Hz）	なし	1個
1700/1900W（50/60Hz）	漏電ブレーカ付	1個
1700/1900W（50/60Hz）	高温環境仕様	1個
1700/1900W（50/60Hz）	自動給水付	1個
1700/1900W（50/60Hz）	脱イオン水（純水）配管対応	1個
1700/1900W（50/60Hz）	高揚程ポンプ仕様	1個
2100/2400W（50/60Hz）	なし	1個
2100/2400W（50/60Hz）	漏電ブレーカ付	1個
2100/2400W（50/60Hz）	高温環境仕様	1個
2100/2400W（50/60Hz）	自動給水付	1個
2100/2400W（50/60Hz）	脱イオン水（純水）配管対応	1個
2100/2400W（50/60Hz）	高揚程ポンプ仕様	1個
2600/3200W（50/60Hz）	なし	1個
2600/3200W（50/60Hz）	漏電ブレーカ付	1個
2600/3200W（50/60Hz）	自動給水付	1個
2600/3200W（50/60Hz）	脱イオン水（純水）配管対応	1個
2600/3200W（50/60Hz）	高揚程ポンプ仕様	1個
4700/5100W（50/60Hz）	なし	1個
4700/5100W（50/60Hz）	漏電ブレーカ付	1個
4700/5100W（50/60Hz）	自動給水付	1個
4700/5100W（50/60Hz）	脱イオン水（純水）配管対応	1個
4900/5900W（50/60Hz）	なし	1個
4900/5900W（50/60Hz）	漏電ブレーカ付	1個
4900/5900W（50/60Hz）	自動給水付	1個
4900/5900W（50/60Hz）	脱イオン水（純水）配管対応	1個

通常単価(税別) (税込単価)	通常出荷日

525,356円 ( 577,892円 )	19日目
534,360円 ( 587,796円 )	19日目
543,910円 ( 598,301円 )	19日目
547,731円 ( 602,504円 )	19日目
581,020円 ( 639,122円 )	19日目
649,508円 ( 714,459円 )	19日目
564,921円 ( 621,413円 )	19日目
573,926円 ( 631,319円 )	19日目
583,476円 ( 641,824円 )	19日目
587,296円 ( 646,026円 )	19日目
620,584円 ( 682,642円 )	19日目
689,072円 ( 757,979円 )	19日目
605,850円 ( 666,435円 )	19日目
614,854円 ( 676,339円 )	19日目
624,404円 ( 686,844円 )	19日目
628,224円 ( 691,046円 )	19日目
661,513円 ( 727,664円 )	19日目
730,002円 ( 803,002円 )	19日目
690,437円 ( 759,481円 )	19日目
699,441円 ( 769,385円 )	19日目
712,811円 ( 784,092円 )	19日目
772,978円 ( 850,276円 )	19日目
820,046円 ( 902,051円 )	19日目
875,982円 ( 963,580円 )	19日目
884,987円 ( 973,486円 )	19日目
898,357円 ( 988,193円 )	19日目
1,028,784円 ( 1,131,662円 )	19日目
875,982円 ( 963,580円 )	19日目
884,987円 ( 973,486円 )	19日目
898,357円 ( 988,193円 )	19日目
1,028,784円 ( 1,131,662円 )	19日目

詳細情報

基本情報

基本情報

【特長】
・低GWP冷媒対応、GWP：146（Regulation（EU）2024/573、AIM Act 40 CFR Part 84基準）
・EU冷媒規制：GWP 150以上
・米国冷媒規制：GWP 700以上
・カリフォルニア州冷媒規制：GWP 750以上
・環境対応冷媒R454C（空輸不可）
・温度安定性±0.1℃
・電源は、EU・アジア・オセアニア・北米・中南米に対応可能：単相AC200～230V（50/60Hz）

ご注意

商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
