チェックバルブ（逆止弁）CM［M］シリーズ汎用型

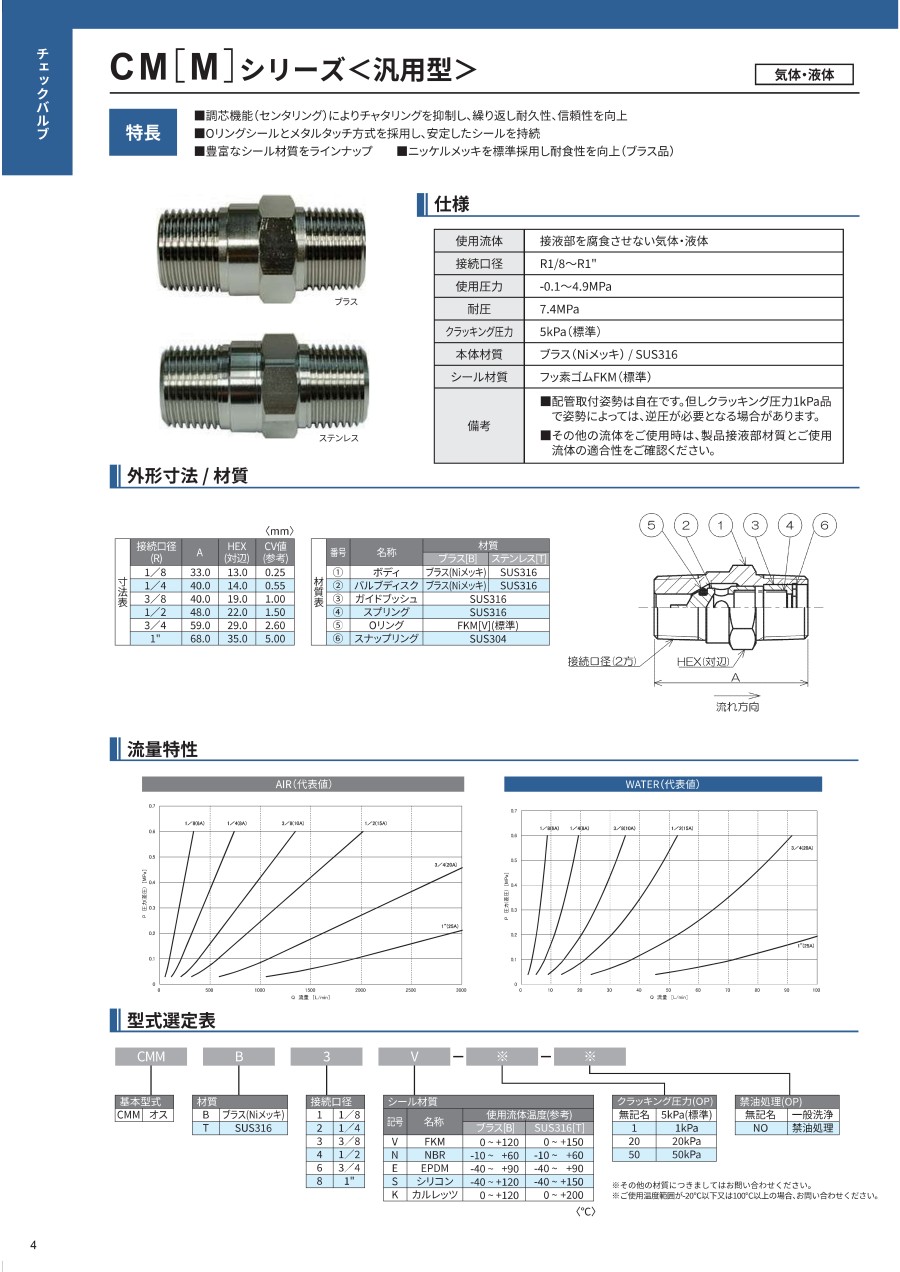

カタログ

通常単価(税別): 4,014円～30,427円

税込単価: 4,415円～33,470円

通常出荷日：4日目～11日目

【特長】・汎用型・使用流体：接液部を腐食させない気体・液体・調芯機能（センタリング）によりチャタリング...

詳細を確認

商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。

よく一緒に見られています

ＩＢＳ

チェックバルブ（逆止弁）C/CFシリーズ汎用型

通常価格(税別)： 3,892円 (税込価格：4,281円)

通常出荷日：在庫品1日目

よく一緒に見られています

ＩＢＳ

チェックバルブ（逆止弁）HVCシリーズ大流量型

通常価格(税別)： 14,287円 (税込価格：15,716円)

通常出荷日：7 日目～

未確定：候補が130型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

（1）ボディ（2）バルブディスク（3）ガイドブッシュ（4）スプリング（5）Oリング（6）スナップリング

製品仕様

使用流体	接液部を腐食させない気体・液体
接続口径	R1/8～R1"
使用圧力	-0.1～4.9MPa
耐圧	7.4MPa
クラッキング圧力	5kPa（標準）
本体材質	ブラス（Niメッキ）/ SUS316
シール材質	フッ素ゴムFKM（標準）

配管取付姿勢は自在です。但しクラッキング圧力1kPa品で姿勢によっては、逆圧が必要となる場合があります。
その他の流体をご使用時は、製品接液部材質とご使用流体の適合性をご確認ください。

規格表

単位：mm

接続口径（R）	A	HEX （対辺）	CV値（参考）
1/8	33.0	13.0	0.25
1/4	40.0	14.0	0.55
3/8	40.0	19.0	1.00
1/2	48.0	22.0	1.50
3/4	59.0	29.0	2.60
1"	68.0	35.0	5.00

商品特長詳細

本体材質

番号	名称	ブラス[B]	ステンレス[T]
（1）	ボディ	ブラス（Niメッキ）	SUS316
（2）	バルブディスク	ブラス（Niメッキ）	SUS316
（3）	ガイドブッシュ	SUS316
（4）	スプリング	SUS316
（5）	Oリング	FKM [V]（標準）
（6）	スナップリング	SUS304

流量特性

選定サポート情報

型番リスト

表示件数

型番

本体材質

シール材質

クラッキング圧力

(MPa)

接続口径

その他仕様

最小発注数量

ブラス（真鍮）	EPDM	0.005	R1/8	一般洗浄	1個
ブラス（真鍮）	カルレッツ	0.005	R1/8	一般洗浄	1個
ブラス（真鍮）	NBR	0.005	R1/8	一般洗浄	1個
ブラス（真鍮）	[その他] シリコン	0.005	R1/8	一般洗浄	1個
ブラス（真鍮）	FKM(標準)	0.005	R1/8	一般洗浄	1個
ブラス（真鍮）	FKM(標準)	0.001	R1/8	一般洗浄	1個
ブラス（真鍮）	FKM(標準)	0.02	R1/8	一般洗浄	1個
ブラス（真鍮）	FKM(標準)	0.05	R1/8	一般洗浄	1個
ブラス（真鍮）	FKM(標準)	0.005	R1/8	禁油処理	1個
ブラス（真鍮）	EPDM	0.005	R1/4	一般洗浄	1個
ブラス（真鍮）	カルレッツ	0.005	R1/4	一般洗浄	1個
ブラス（真鍮）	NBR	0.005	R1/4	一般洗浄	1個
ブラス（真鍮）	[その他] シリコン	0.005	R1/4	一般洗浄	1個
ブラス（真鍮）	FKM(標準)	0.005	R1/4	一般洗浄	1個
ブラス（真鍮）	FKM(標準)	0.001	R1/4	一般洗浄	1個
ブラス（真鍮）	FKM(標準)	0.02	R1/4	一般洗浄	1個
ブラス（真鍮）	FKM(標準)	0.05	R1/4	一般洗浄	1個
ブラス（真鍮）	FKM(標準)	0.005	R1/4	禁油処理	1個
ブラス（真鍮）	EPDM	0.005	R3/8	一般洗浄	1個
ブラス（真鍮）	カルレッツ	0.005	R3/8	一般洗浄	1個
ブラス（真鍮）	NBR	0.005	R3/8	一般洗浄	1個
ブラス（真鍮）	[その他] シリコン	0.005	R3/8	一般洗浄	1個
ブラス（真鍮）	FKM(標準)	0.005	R3/8	一般洗浄	1個
ブラス（真鍮）	FKM(標準)	0.001	R3/8	一般洗浄	1個
ブラス（真鍮）	FKM(標準)	0.02	R3/8	一般洗浄	1個
ブラス（真鍮）	FKM(標準)	0.05	R3/8	一般洗浄	1個
ブラス（真鍮）	FKM(標準)	0.005	R3/8	禁油処理	1個
ブラス（真鍮）	EPDM	0.005	R1/2	一般洗浄	1個
ブラス（真鍮）	カルレッツ	0.005	R1/2	一般洗浄	1個
ブラス（真鍮）	NBR	0.005	R1/2	一般洗浄	1個
ブラス（真鍮）	[その他] シリコン	0.005	R1/2	一般洗浄	1個
ブラス（真鍮）	FKM(標準)	0.005	R1/2	一般洗浄	1個
ブラス（真鍮）	FKM(標準)	0.001	R1/2	一般洗浄	1個
ブラス（真鍮）	FKM(標準)	0.02	R1/2	一般洗浄	1個
ブラス（真鍮）	FKM(標準)	0.05	R1/2	一般洗浄	1個
ブラス（真鍮）	FKM(標準)	0.005	R1/2	禁油処理	1個
ブラス（真鍮）	EPDM	0.005	R3/4	一般洗浄	1個
ブラス（真鍮）	カルレッツ	0.005	R3/4	一般洗浄	1個
ブラス（真鍮）	NBR	0.005	R3/4	一般洗浄	1個
ブラス（真鍮）	[その他] シリコン	0.005	R3/4	一般洗浄	1個
ブラス（真鍮）	FKM(標準)	0.005	R3/4	一般洗浄	1個
ブラス（真鍮）	FKM(標準)	0.001	R3/4	一般洗浄	1個
ブラス（真鍮）	FKM(標準)	0.001	R3/4	禁油処理	1個
ブラス（真鍮）	FKM(標準)	0.02	R3/4	一般洗浄	1個
ブラス（真鍮）	FKM(標準)	0.02	R3/4	禁油処理	1個
ブラス（真鍮）	FKM(標準)	0.05	R3/4	一般洗浄	1個
ブラス（真鍮）	FKM(標準)	0.05	R3/4	禁油処理	1個
ブラス（真鍮）	FKM(標準)	0.005	R3/4	禁油処理	1個
ブラス（真鍮）	EPDM	0.005	R1	一般洗浄	1個
ブラス（真鍮）	カルレッツ	0.005	R1	一般洗浄	1個
ブラス（真鍮）	NBR	0.005	R1	一般洗浄	1個
ブラス（真鍮）	FKM(標準)	0.005	R1	一般洗浄	1個
ブラス（真鍮）	FKM(標準)	0.001	R1	一般洗浄	1個
ブラス（真鍮）	FKM(標準)	0.001	R1	禁油処理	1個
ブラス（真鍮）	FKM(標準)	0.02	R1	一般洗浄	1個
ブラス（真鍮）	FKM(標準)	0.02	R1	禁油処理	1個
ブラス（真鍮）	FKM(標準)	0.05	R1	一般洗浄	1個
ブラス（真鍮）	FKM(標準)	0.05	R1	禁油処理	1個
ブラス（真鍮）	FKM(標準)	0.005	R1	禁油処理	1個
SUS316	EPDM	0.005	R1/8	一般洗浄	1個

通常単価(税別) (税込単価)	通常出荷日

4,144円 ( 4,558円 )	8日目
6,623円 ( 7,285円 )	8日目
4,101円 ( 4,511円 )	8日目
4,144円 ( 4,558円 )	8日目
4,014円 ( 4,415円 )	8日目
4,340円 ( 4,774円 )	9日目
4,340円 ( 4,774円 )	9日目
4,340円 ( 4,774円 )	9日目
5,644円 ( 6,208円 )	9日目
4,144円 ( 4,558円 )	8日目
7,166円 ( 7,883円 )	8日目
4,101円 ( 4,511円 )	8日目
4,144円 ( 4,558円 )	8日目
4,014円 ( 4,415円 )	4日目
4,340円 ( 4,774円 )	9日目
4,340円 ( 4,774円 )	9日目
4,340円 ( 4,774円 )	9日目
5,644円 ( 6,208円 )	9日目
5,134円 ( 5,647円 )	8日目
9,721円 ( 10,693円 )	8日目
5,068円 ( 5,575円 )	8日目
5,134円 ( 5,647円 )	8日目
4,938円 ( 5,432円 )	4日目
5,264円 ( 5,790円 )	9日目
5,264円 ( 5,790円 )	9日目
5,264円 ( 5,790円 )	9日目
6,568円 ( 7,225円 )	9日目
7,307円 ( 8,038円 )	8日目
13,634円 ( 14,997円 )	8日目
7,242円 ( 7,966円 )	8日目
7,307円 ( 8,038円 )	8日目
7,112円 ( 7,823円 )	4日目
7,438円 ( 8,182円 )	9日目
7,438円 ( 8,182円 )	9日目
7,438円 ( 8,182円 )	9日目
8,742円 ( 9,616円 )	9日目
10,036円 ( 11,040円 )	9日目
18,688円 ( 20,557円 )	9日目
9,992円 ( 10,991円 )	9日目
10,036円 ( 11,040円 )	9日目
9,775円 ( 10,753円 )	4日目
10,427円 ( 11,470円 )	10日目
12,057円 ( 13,263円 )	11日目
10,427円 ( 11,470円 )	10日目
12,057円 ( 13,263円 )	11日目
10,427円 ( 11,470円 )	10日目
12,057円 ( 13,263円 )	11日目
11,405円 ( 12,546円 )	10日目
17,057円 ( 18,763円 )	9日目
25,862円 ( 28,448円 )	9日目
15,318円 ( 16,850円 )	9日目
15,101円 ( 16,611円 )	9日目
15,753円 ( 17,328円 )	10日目
17,384円 ( 19,122円 )	11日目
15,753円 ( 17,328円 )	10日目
17,384円 ( 19,122円 )	11日目
15,753円 ( 17,328円 )	10日目
17,384円 ( 19,122円 )	11日目
16,731円 ( 18,404円 )	10日目
8,492円 ( 9,341円 )	8日目

基本情報

基本情報

【特長】
・汎用型
・使用流体：接液部を腐食させない気体・液体
・調芯機能（センタリング）によりチャタリングを抑制し、繰り返し耐久性、信頼性を向上
・Oリングシールとメタルタッチ方式を採用し、安定したシールを持続
・豊富なシール材質をラインナップ
・ニッケルメッキを標準採用し耐食性を向上（ブラス品）

ご注意

商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
