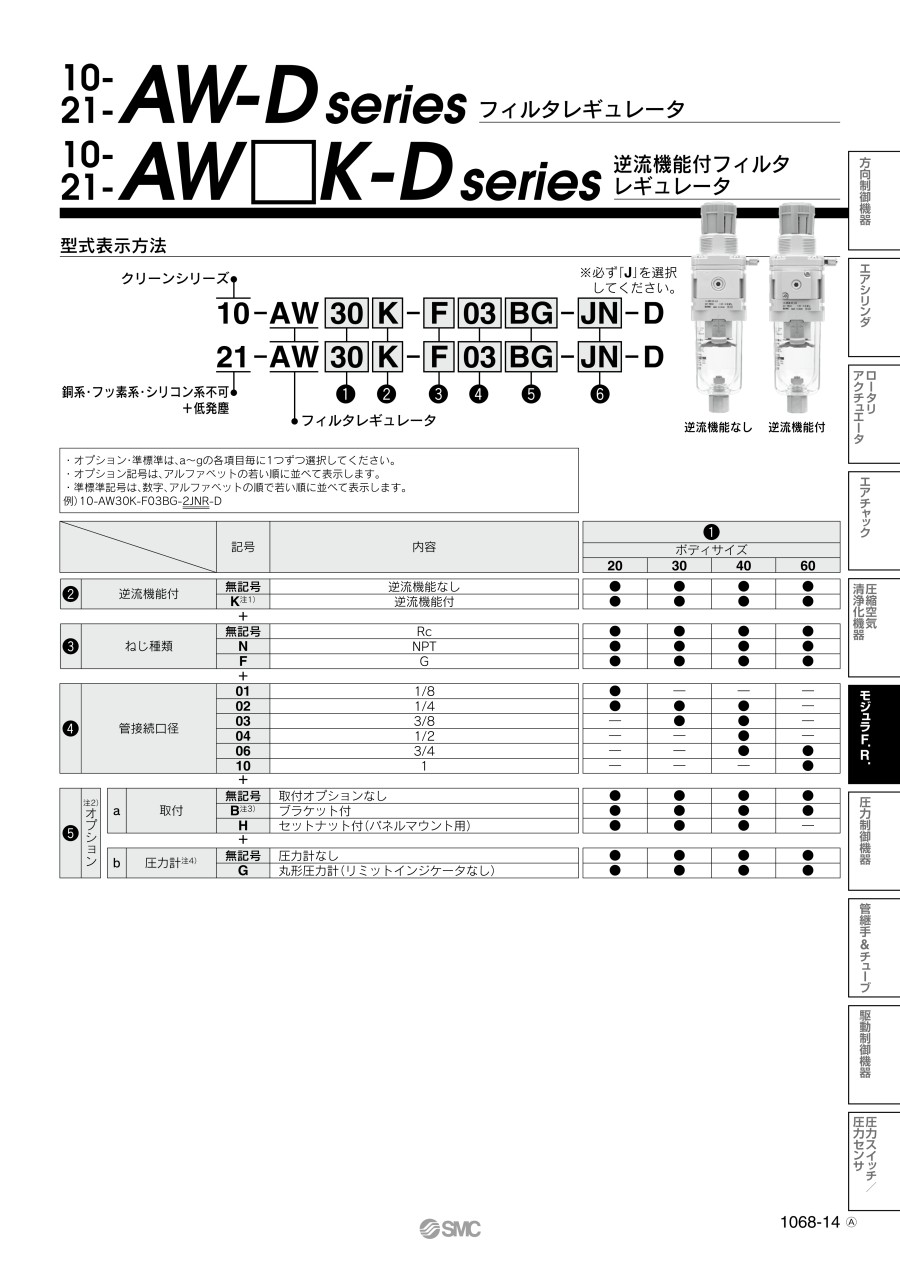

フィルタレギュレータ クリーン・低発塵 10/21-AW-D 逆流機能付 10/21-AW□K-D
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
10-21- AW20-D
10-21- AW30-D～AW40-D
パネルカット寸法
板厚
10-/21-AW20-D～AW30-D：Max.3.5
10-/21-AW40-D：Max.5
| 適用機種 | 10-/21-AW20-D | 10-/21-AW30-D～AW40-D | ||
|---|---|---|---|---|
| 準標準仕様 | ケースガード付 | 金属ケース | 金属ケース | レベルゲージ付 金属ケース |
| 外形図 |  |  |  |  |
| 型式 | 標準仕様 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P1 | P2 | A | B | C注） | D | E | F | G | J | K | AA | BB | |
| 10-/21-AW20-D | 1/8・1/4 | 1/8 | 40 | 91.4 | 71.8 | 21 | ― | M28×1 | 40 | 21 | 5 | 25.5 | 13 |
| 10-/21-AW30-D | 1/4・3/8 | 1/8 | 53 | 122.2 | 86.5 | 26.5 | 30 | M38×1.5 | 55 | 26.5 | 3.5 | 26.4 | 13 |
| 10-/21-AW40-D | 1/4・3/8・1/2 | 1/8 | 70 | 153.9 | 91.5 | 35.5 | 38.4 | M42×1.5 | 80 | 35.5 | ― | 30.5 | 13 |
| 型式 | オプション仕様 | 準標準仕様 | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 丸形圧力計 | ブラケット取付寸法 | パネルマウント | ケースガード付 | 金属ケース | レベルゲージ付 金属ケース | |||||||||||||
| 10- | 21- | |||||||||||||||||
| H | J | H | J | M | N | Q | R | S | T | U | V | W | Y | Z | B | B | B | |
| 10-/21-AW20-D | φ44 | 58 | φ44 | 61 | 30 | 34 | 44.4 | 5.4 | 15.4 | 55 | 2.3 | 30.2 | 28.5 | 14 | 6 | 91.4 | 93.9 | ― |
| 10-/21-AW30-D | φ44 | 63.5 | φ44 | 66.5 | 41 | 40 | 46 | 6.5 | 8 | 53 | 2.3 | 31.3 | 38.5 | 19 | 7 | ― | 122.3 | 142.3 |
| 10-/21-AW40-D | φ44 | 72.5 | φ44 | 75.5 | 50 | 54 | 54 | 8.5 | 10.5 | 70 | 2.3 | 35.5 | 42.5 | 21 | 7 | ― | 154.1 | 174.1 |
注）C寸法は、ハンドルをアンロックした状態での寸法です。
10-21- AW20K-D
10-21- AW30K-D～AW40K-06-D
パネルカット寸法
板厚
10-/21-AW20K-D～AW30K-D：Max.3.5
10-/21-AW40K-D～AW40K-06-D：Max.5
| 適用機種 | 10-/21-AW20K-D | 10-/21-AW30K-D～AW40K-06-D | ||
|---|---|---|---|---|
| 準標準仕様 | ケースガード付 | 金属ケース | 金属ケース | レベルゲージ付 金属ケース |
| 外形図 |  |  |  |  |
| 型式 | 標準仕様 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P1 | P2 | A | B | C注） | D | E | F | G | J | K | AA | BB | |
| 10-/21-AW20K-D | 1/8・1/4 | 1/8 | 40 | 91.4 | 71.8 | 26 | ― | M28×1 | 40 | 26 | 5 | 25.5 | 13 |
| 10-/21-AW30K-D | 1/4・3/8 | 1/8 | 53 | 122.2 | 86.5 | 31.5 | 30 | M38×1.5 | 55 | 31.5 | 3.5 | 26.4 | 13 |
| 10-/21-AW40K-D | 1/4・3/8・1/2 | 1/8 | 70 | 153.9 | 91.5 | 40.5 | 38.4 | M42×1.5 | 80 | 40.5 | ― | 30.5 | 13 |
| 10-/21-AW40K-06-D | 3/4 | 1/8 | 75 | 155.9 | 93 | 40.5 | 38.4 | M42×1.5 | 80 | 40.5 | ― | 32 | 10.5 |
| 型式 | オプション仕様 | 準標準仕様 | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 丸形圧力計 | ブラケット取付寸法 | パネルマウント | ケースガード付 | 金属ケース | レベルゲージ付 金属ケース | |||||||||||||
| 10- | 21- | |||||||||||||||||
| H | J | H | J | M | N | Q | R | S | T | U | V | W | Y | Z | B | B | B | |
| 10-/21-AW20K-D | φ44 | 63 | φ44 | 66 | 30 | 34 | 44.4 | 5.4 | 15.4 | 55 | 2.3 | 30.2 | 28.5 | 14 | 6 | 91.4 | 93.9 | ― |
| 10-/21-AW30K-D | φ44 | 68.5 | φ44 | 71.5 | 41 | 40 | 46 | 6.5 | 8 | 53 | 2.3 | 31.3 | 38.5 | 19 | 7 | ― | 122.3 | 142.3 |
| 10-/21-AW40K-D | φ44 | 77.5 | φ44 | 80.5 | 50 | 54 | 54 | 8.5 | 10.5 | 70 | 2.3 | 35.5 | 42.5 | 21 | 7 | ― | 154.1 | 174.1 |
| 10-/21-AW40K-06-D | φ44 | 77.5 | φ44 | 80.5 | 50 | 54 | 55.5 | 8.5 | 10.5 | 70 | 2.3 | 37 | 42.5 | 21 | 7 | ― | 156.1 | 176.1 |
注）C寸法は、ハンドルをアンロックした状態での寸法です。
製品仕様
標準仕様
| 型式 | 10-/21-AW20（K）-D | 10-/21-AW30（K）-D | 10-/21-AW40（K）-D | 10-/21-AW40（K）-06-D |
|---|---|---|---|---|
| 管接続口径 | 1/8・1/4 | 1/4・3/8 | 1/4・3/8・1/2 | 3/4 |
| 圧力計接続口径 | 1/8 | |||
| 使用流体 | 空気 | |||
| 周囲温度および使用流体温度 | -5～60℃（凍結なきこと） | |||
| 保証耐圧力 | 1.5MPa | |||
| 最高使用圧力 | 1.0MPa | |||
| 設定圧力範囲 | 0.05～0.85MPa | |||
| ろ過度注1） | 5μm | |||
| 圧縮空気清浄等級注2）注3） | ISO8573-1：2010［6：4：4］ | |||
| ドレン貯留量 | 8cm3 | 25cm3 | 45cm3 | |
| ドレンガイド配管口径 | 1/8 | 1/4 | ||
| 構造 | リリーフタイプ | |||
| 使用グリース | 10-：フッ素系グリース 21-：リチウム石けん基系グリース | |||
| 清浄度クラス（ISOクラス） | 10-：クラス3 | |||
| 21-：クラス3 | ||||
注1）以下の条件時とする【試験条件ISO8573-4：2001準拠、試験方法ISO12500-3：2009準拠】。
条件：エレメントは新品、処理空気流量、入口圧力、フィルタ入口側の固形物量が安定した状態。
注2）圧縮空気清浄等級は、ISO8573-1：2010 Compressed air-Part1：Contaminants and purity classesに基づき表示しています。
この規格の詳細につきましては、デジタルカタログP.1068-22をご参照ください。
注3）入口側の清浄等級が［7：4：4］の場合を示しています。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
9,403円 ( 10,343円 ) | 19日目 |
12,473円 ( 13,720円 ) | 19日目 |
12,317円 ( 13,549円 ) | 19日目 |
9,247円 ( 10,172円 ) | 19日目 |
9,403円 ( 10,343円 ) | 19日目 |
12,785円 ( 14,064円 ) | 19日目 |
12,473円 ( 13,720円 ) | 19日目 |
12,473円 ( 13,720円 ) | 19日目 |
12,473円 ( 13,720円 ) | 19日目 |
12,473円 ( 13,720円 ) | 19日目 |
15,970円 ( 17,567円 ) | 19日目 |
12,317円 ( 13,549円 ) | 19日目 |
12,317円 ( 13,549円 ) | 19日目 |
12,785円 ( 14,064円 ) | 19日目 |
15,970円 ( 17,567円 ) | 19日目 |
12,317円 ( 13,549円 ) | 19日目 |
12,473円 ( 13,720円 ) | 19日目 |
12,317円 ( 13,549円 ) | 19日目 |
12,473円 ( 13,720円 ) | 19日目 |
12,317円 ( 13,549円 ) | 19日目 |
12,841円 ( 14,125円 ) | 19日目 |
10,598円 ( 11,658円 ) | 19日目 |
10,598円 ( 11,658円 ) | 19日目 |
10,765円 ( 11,842円 ) | 19日目 |
13,835円 ( 15,219円 ) | 19日目 |
13,835円 ( 15,219円 ) | 19日目 |
13,667円 ( 15,034円 ) | 19日目 |
10,598円 ( 11,658円 ) | 19日目 |
10,598円 ( 11,658円 ) | 19日目 |
13,827円 ( 15,210円 ) | 19日目 |
13,835円 ( 15,219円 ) | 19日目 |
13,835円 ( 15,219円 ) | 19日目 |
13,835円 ( 15,219円 ) | 19日目 |
13,667円 ( 15,034円 ) | 19日目 |
13,835円 ( 15,219円 ) | 19日目 |
10,598円 ( 11,658円 ) | 19日目 |
10,765円 ( 11,842円 ) | 19日目 |
13,835円 ( 15,219円 ) | 19日目 |
13,667円 ( 15,034円 ) | 19日目 |
13,835円 ( 15,219円 ) | 19日目 |
16,952円 ( 18,647円 ) | 19日目 |
13,515円 ( 14,867円 ) | 19日目 |
13,544円 ( 14,898円 ) | 19日目 |
13,723円 ( 15,095円 ) | 19日目 |
13,723円 ( 15,095円 ) | 19日目 |
13,723円 ( 15,095円 ) | 19日目 |
17,846円 ( 19,631円 ) | 19日目 |
17,191円 ( 18,910円 ) | 19日目 |
17,191円 ( 18,910円 ) | 19日目 |
17,607円 ( 19,368円 ) | 19日目 |
16,952円 ( 18,647円 ) | 19日目 |
16,952円 ( 18,647円 ) | 19日目 |
16,952円 ( 18,647円 ) | 19日目 |
17,846円 ( 19,631円 ) | 19日目 |
19,051円 ( 20,956円 ) | 19日目 |
19,051円 ( 20,956円 ) | 19日目 |
9,437円 ( 10,381円 ) | 19日目 |
19,051円 ( 20,956円 ) | 19日目 |
11,502円 ( 12,652円 ) | 19日目 |
20,972円 ( 23,069円 ) | 19日目 |
詳細情報
基本情報
【10-シリーズ クリーンシリーズ】
・クリーン環境に対応
・クリーンルーム内への発塵を防止
【21-シリーズ 銅・フッ素・シリコン系不可+低発塵】
・銅系、フッ素系、シリコン系材質の規制のある環境に対応
・構造はクリーンシリーズと同等（グリース、包装形態はクリーンシリーズと異なります。）
