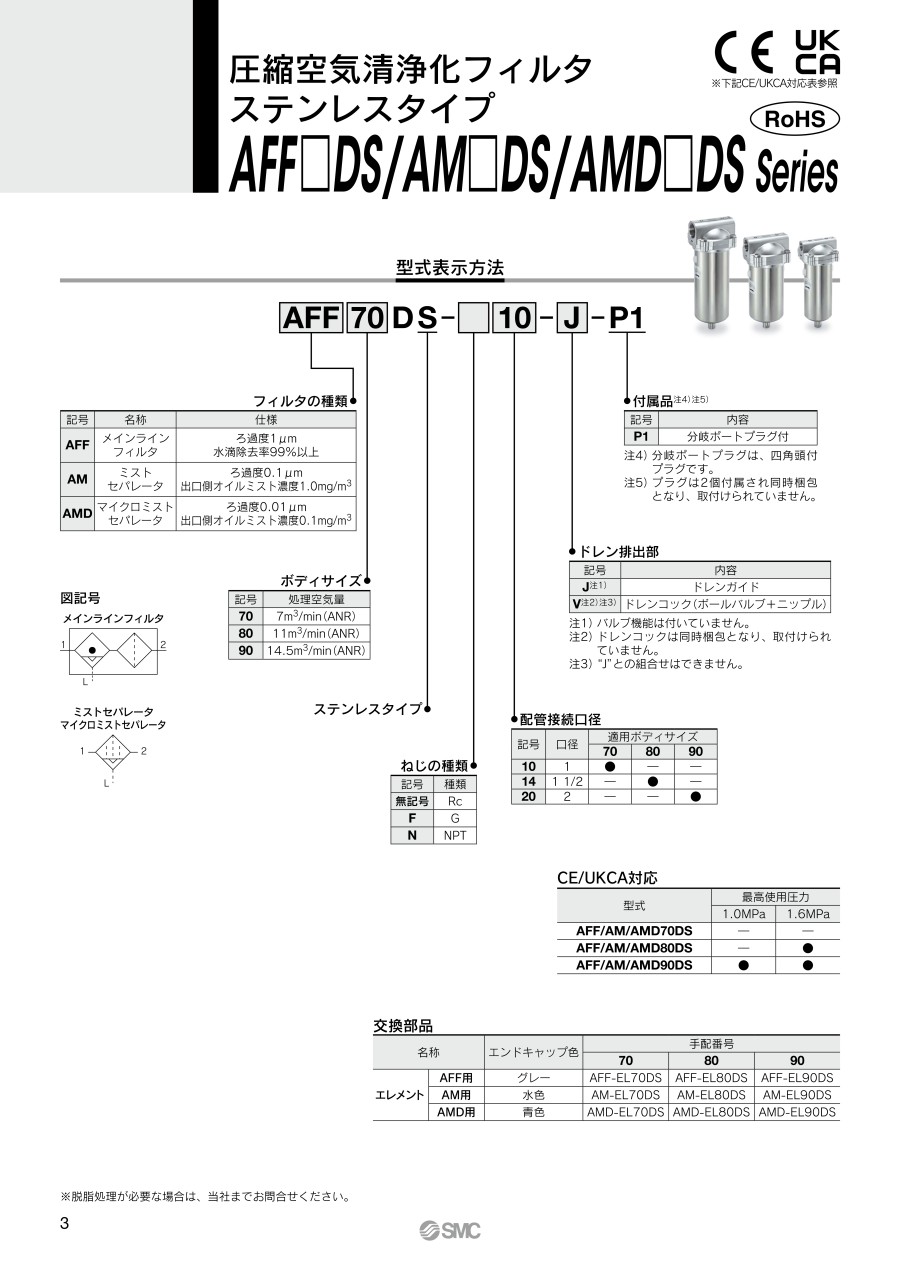

圧縮空気清浄化フィルタ ステンレスタイプ AFF□DS/AM□DS/AMD□DSシリーズ
- 通常単価(税別)
- 11,539円～155,585円
- 税込単価
- 12,693円～171,144円
【特長】・外部ステンレスにより耐食性向上メインラインフィルタAFF□DS：大粒ダストのろ過、水滴の分離...
詳細を確認- 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
寸法表
| 型式 | P | A | C | D | E | F | G | H | J |
|---|---|---|---|---|---|---|---|---|---|
| AFF70DS/AM70DS/AMD70DS | 1 | 144 | 21.3 | 68.7 | 35 | 35 | 40 | 34.3 | 68.7 |
| AFF80DS/AM80DS/AMD80DS | 1 1/2 | 170 | 30.3 | 80.7 | 45 | 45 | 40 | 43.3 | 80.7 |
| AFF90DS/AM90DS/AMD90DS | 2 | 170 | 36.6 | 80.7 | 45 | 45 | 40 | 49.6 | 80.7 |
※各ポートのねじ種類は選択したねじ種類と同種になります。
| 型式 | ドレン排出部 | ||
|---|---|---|---|
| ドレンガイド | ドレンコック | ||
| Rc, NPT | G | ||
| B | B | B | |
| AFF70DS/AM70DS/AMD70DS | 350.7 | 410.5 | 414.5 |
| AFF80DS/AM80DS/AMD80DS | 356.7 | 416.5 | 420.5 |
| AFF90DS/AM90DS/AMD90DS | 422.4 | 482.2 | 486.2 |
製品仕様
メインラインフィルタ AFF シリーズ
| 型式 | AFF70DS | AFF80DS | AFF90DS | |
|---|---|---|---|---|
| 管接続口径 | 1 | 1 1/2 | 2 | |
| 使用流体 | 空気 | |||
| 周囲温度および使用流体温度 | ℃ | -5～60（凍結なきこと） | ||
| 保証耐圧 | MPa | 1.5（2.4注1）） | ||
| 最高使用圧力 | MPa | 1.0（1.6注1）） | ||
| 最低使用圧力 | MPa | 0.1 | ||
| ろ過度注2） | μm | 1.0（捕集効率99%） | ||
| 水滴除去率注3） | % | 99 | ||
| 最大処理空気量注4） | m3/min（ANR） | 7.0 | 11.0 | 14.5 |
| 圧縮空気清浄等級注5） | ISO8573-1:2010［ 4 : 7 : 4］注6） | |||
| 質量 kg | 4.6 | 7.3 | 8.2 | |
| 材質 | ボディ注7） | ステンレス鋼 | ||
| ケース注7） | ||||
最大処理空気量を空気圧縮機吐出空気量に換算した場合
| 型式 | AFF70DS | AFF80DS | AFF90DS | |
|---|---|---|---|---|
| 最大処理空気量注8） | m3/min | 7.3 | 11.5 | 15.1 |
注1）オプションJ選択時。
注2）以下の条件時の捕集効率【試験条件 ISO8573-4：2001準拠、試験方法 ISO12500-3：2009準拠】
*入口圧力0.7MPa、最大処理空気流量時
*処理空気流量、入口圧力、フィルタ入口側の個体または液体粒子量の安定時。
*エレメント新品
注3）以下の条件時の水滴除去率【試験方法 ISO12500-4：2009準拠】
*入口圧力0.7MPa、最大処理空気流量時
*フィルタ入口側の水滴量=33g/m3
（水滴とは凝集した水分のことで、凝集していない水蒸気などはこれに含まれない。）
*処理空気流量、入口圧力、フィルタ入口側の水滴量の安定時。
*エレメント新品
注4）入口圧力0.7MPa。20℃、大気圧、相対湿度65%時の流量とする。
注5）圧縮空気清浄等級は、ISO8573-1:2010 Compressed air - Part1:Contaminants and purity classesに基づき表示しています。
注6）入口側の圧縮空気清浄等級が［6 : 8 : 4］の場合を示しています。
注7）製作工程上、機能・性能に影響のない傷、擦れ、染み、色ムラのある場合があります。
注8）空気圧縮機吐出空気量は32℃、大気圧（空気圧縮機吸込み条件）に換算したときの流量とする。
ミストセパレータ AM シリーズ
| 型式 | AM70DS | AM80DS | AM90DS | |
|---|---|---|---|---|
| 管接続口径 | 1 | 1 1/2 | 2 | |
| 使用流体 | 空気 | |||
| 周囲温度および使用流体温度 | ℃ | -5～60（凍結なきこと） | ||
| 保証耐圧 | MPa | 1.5（2.4注1）） | ||
| 最高使用圧力 | MPa | 1.0（1.6注1）） | ||
| 最低使用圧力 | MPa | 0.1 | ||
| ろ過度注2） | μm | 0.1（捕集効率99%） | ||
| 出口側オイルミスト濃度注3） | mg/m3（ANR） | 1（≒0.8ppm）以下 | ||
| 最大処理空気量注4） | m3/min（ANR） | 7.0 | 11.0 | 14.5 |
| 圧縮空気清浄等級注5） | ISO8573-1:2010［ 2 : 7 : 3］注6） | |||
| 質量 kg | 4.6 | 7.3 | 8.2 | |
| 材質 | ボディ注7） | ステンレス鋼 | ||
| ケース注7） | ||||
最大処理空気量を空気圧縮機吐出空気量に換算した場合
| 型式 | AM70DS | AM80DS | AM90DS | |
|---|---|---|---|---|
| 最大処理空気量注8） | m3/min | 7.3 | 11.5 | 15.1 |
注1）オプションJ選択時。
注2）以下の条件時の捕集効率【試験条件 ISO8573-4：2001準拠、試験方法 ISO12500-3：2009準拠】
*入口圧力0.7MPa、最大処理空気流量時
*処理空気流量、入口圧力、フィルタ入口側の個体または液体粒子量の安定時。
*エレメント新品
注3）以下の条件時の出口側オイルミスト濃度【試験条件 ISO8573-2：2007、試験方法 ISO12500-1：2007準拠】
*入口圧力0.7MPa、最大処理空気流量時
*フィルタ入口側のオイルミスト濃度=10mg/m3
*処理空気流量、入口圧力、フィルタ入口側の水滴量の安定時。
*エレメント新品
注4）入口圧力0.7MPa。20℃、大気圧、相対湿度65%時の流量とする。
注5）圧縮空気清浄等級は、ISO8573-1:2010 Compressed air - Part1:Contaminants and purity classesに基づき表示しています。
注6）入口側の圧縮空気清浄等級が［4 : 7 : 4］の場合を示しています。
注7）製作工程上、機能・性能に影響のない傷、擦れ、染み、色ムラのある場合があります。
注8）空気圧縮機吐出空気量は32℃、大気圧（空気圧縮機吸込み条件）に換算したときの流量とする。
マイクロミストセパレータ AMD シリーズ
| 型式 | AMD70DS | AMD80DS | AMD90DS | |
|---|---|---|---|---|
| 管接続口径 | 1 | 1 1/2 | 2 | |
| 使用流体 | 空気 | |||
| 周囲温度および使用流体温度 | ℃ | -5～60（凍結なきこと） | ||
| 保証耐圧 | MPa | 1.5（2.4注1）） | ||
| 最高使用圧力 | MPa | 1.0（1.6注1）） | ||
| 最低使用圧力 | MPa | 0.1 | ||
| ろ過度注2） | μm | 0.01（捕集効率99.9%） | ||
| 出口側オイルミスト濃度注3） | mg/m3（ANR） | 0.1（≒0.08ppm）以下注4） | ||
| 最大処理空気量注5） | m3/min（ANR） | 7.0 | 11.0 | 14.5 |
| 圧縮空気清浄等級注6） | ISO8573-1:2010［ 1 : 7 : 2］注7） | |||
| 質量 kg | 4.6 | 7.3 | 8.2 | |
| 材質 | ボディ注8） | ステンレス鋼 | ||
| ケース注8） | ||||
最大処理空気量を空気圧縮機吐出空気量に換算した場合
| 型式 | AMD70DS | AMD80DS | AMD90DS | |
|---|---|---|---|---|
| 最大処理空気量注9） | m3/min | 7.3 | 11.5 | 15.1 |
注1）オプションJ選択時。
注2）以下の条件時の捕集効率【試験条件 ISO8573-4：2001準拠、試験方法 ISO12500-3：2009準拠】
*入口圧力0.7MPa、最大処理空気流量時
*処理空気流量、入口圧力、フィルタ入口側の個体または液体粒子量の安定時。
*エレメント新品
注3）以下の条件時の出口側オイルミスト濃度【試験条件 ISO8573-2：2007、試験方法 ISO12500-1：2007準拠】
*入口圧力0.7MPa、最大処理空気流量時
*フィルタ入口側のオイルミスト濃度=1mg/m3
*処理空気流量、入口圧力、フィルタ入口側の水滴量の安定時。
*エレメント新品
注4）初期状態は0.01mg/m3（≒0.008ppm）以下です。
注5）入口圧力0.7MPa。20℃、大気圧、相対湿度65%時の流量とする。
注6）圧縮空気清浄等級は、ISO8573-1:2010 Compressed air - Part1:Contaminants and purity classesに基づき表示しています。
注7）入口側の圧縮空気清浄等級が［2 : 7 : 3］の場合を示しています。
注8）製作工程上、機能・性能に影響のない傷、擦れ、染み、色ムラのある場合があります。
注9）空気圧縮機吐出空気量は32℃、大気圧（空気圧縮機吸込み条件）に換算したときの流量とする。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
64,592円 ( 71,051円 ) | 19日目 |
71,742円 ( 78,916円 ) | 19日目 |
64,592円 ( 71,051円 ) | 19日目 |
77,009円 ( 84,710円 ) | 19日目 |
64,592円 ( 71,051円 ) | 19日目 |
74,689円 ( 82,158円 ) | 19日目 |
100,964円 ( 111,060円 ) | 19日目 |
108,113円 ( 118,924円 ) | 19日目 |
100,964円 ( 111,060円 ) | 19日目 |
113,381円 ( 124,719円 ) | 19日目 |
100,964円 ( 111,060円 ) | 19日目 |
111,061円 ( 122,167円 ) | 19日目 |
129,372円 ( 142,309円 ) | 19日目 |
136,521円 ( 150,173円 ) | 19日目 |
129,372円 ( 142,309円 ) | 19日目 |
141,789円 ( 155,968円 ) | 19日目 |
129,372円 ( 142,309円 ) | 19日目 |
139,469円 ( 153,416円 ) | 19日目 |
11,539円 ( 12,693円 ) | 19日目 |
16,304円 ( 17,934円 ) | 19日目 |
21,321円 ( 23,453円 ) | 19日目 |
68,543円 ( 75,397円 ) | 19日目 |
75,692円 ( 83,261円 ) | 19日目 |
68,543円 ( 75,397円 ) | 19日目 |
80,960円 ( 89,056円 ) | 19日目 |
68,543円 ( 75,397円 ) | 19日目 |
78,639円 ( 86,503円 ) | 19日目 |
106,608円 ( 117,269円 ) | 19日目 |
113,757円 ( 125,133円 ) | 19日目 |
106,608円 ( 117,269円 ) | 19日目 |
119,025円 ( 130,928円 ) | 19日目 |
106,608円 ( 117,269円 ) | 19日目 |
116,704円 ( 128,374円 ) | 19日目 |
136,772円 ( 150,449円 ) | 19日目 |
143,921円 ( 158,313円 ) | 19日目 |
136,772円 ( 150,449円 ) | 19日目 |
149,189円 ( 164,108円 ) | 19日目 |
136,772円 ( 150,449円 ) | 19日目 |
146,869円 ( 161,556円 ) | 19日目 |
15,490円 ( 17,039円 ) | 19日目 |
21,948円 ( 24,143円 ) | 19日目 |
28,721円 ( 31,593円 ) | 19日目 |
72,493円 ( 79,742円 ) | 19日目 |
79,643円 ( 87,607円 ) | 19日目 |
72,493円 ( 79,742円 ) | 19日目 |
84,910円 ( 93,401円 ) | 19日目 |
72,493円 ( 79,742円 ) | 19日目 |
82,590円 ( 90,849円 ) | 19日目 |
111,751円 ( 122,926円 ) | 19日目 |
118,900円 ( 130,790円 ) | 19日目 |
111,751円 ( 122,926円 ) | 19日目 |
124,167円 ( 136,584円 ) | 19日目 |
111,751円 ( 122,926円 ) | 19日目 |
121,847円 ( 134,032円 ) | 19日目 |
143,169円 ( 157,486円 ) | 19日目 |
150,318円 ( 165,350円 ) | 19日目 |
143,169円 ( 157,486円 ) | 19日目 |
155,585円 ( 171,144円 ) | 19日目 |
143,169円 ( 157,486円 ) | 19日目 |
153,265円 ( 168,592円 ) | 19日目 |
詳細情報
基本情報
【特長】
・外部ステンレスにより耐食性向上
メインラインフィルタAFF□DS：大粒ダストのろ過、水滴の分離、ろ過度：1μm
ミストセパレータAM□DS：ダストのろ過、オイルミストの分離、ろ過度：0.1μm
マイクロミストセパレータAMD□DS：ダストのろ過、オイルミストの分離、ろ過度：0.01μm
・圧力降下：5kPa以下
・エレメント交換時の作業性向上
・圧縮空気清浄等級ISO8573に対応
