4.0±30％（X軸方向）、2.8±30％（Y軸方向）、5.2±30％（回転方向）	1個
6.0±30％（X軸方向）、3.9±30％（Y軸方向）、8.2±30％（回転方向）	1個
8.0±30％（X軸方向）、5.6±30％（Y軸方向）、11.5±30％（回転方向）	1個

通常単価(税別) (税込単価)	通常出荷日

11,423円 ( 12,565円 )	4日目
11,423円 ( 12,565円 )	4日目
11,423円 ( 12,565円 )	4日目

詳細情報

基本情報

基本情報

【特長】
・広い可動域をもつボールジョイント型のトルクユニットです
・可動域が広く、細やかな角度調整が可能です
・繰り返し使用しても垂れ下がりにくい構造です

ご注意

ねじ部（M10）には、緩み防止のためねじ用接着剤を使用してください。
連続動作（短時間での繰り返し動作）はしないでください。
30°傾いた状態で強い力を加えないでください（52N・m以下）。軸を押込・引張方向に強い力を加えないでください（押込方向333N以下、引張方向793N以下）。
水・油・潤滑剤などがかからないようにしてください。
屋外や粉塵の発生する場所でのご使用は、性能を著しく損なうおそれがありますのでおやめください。

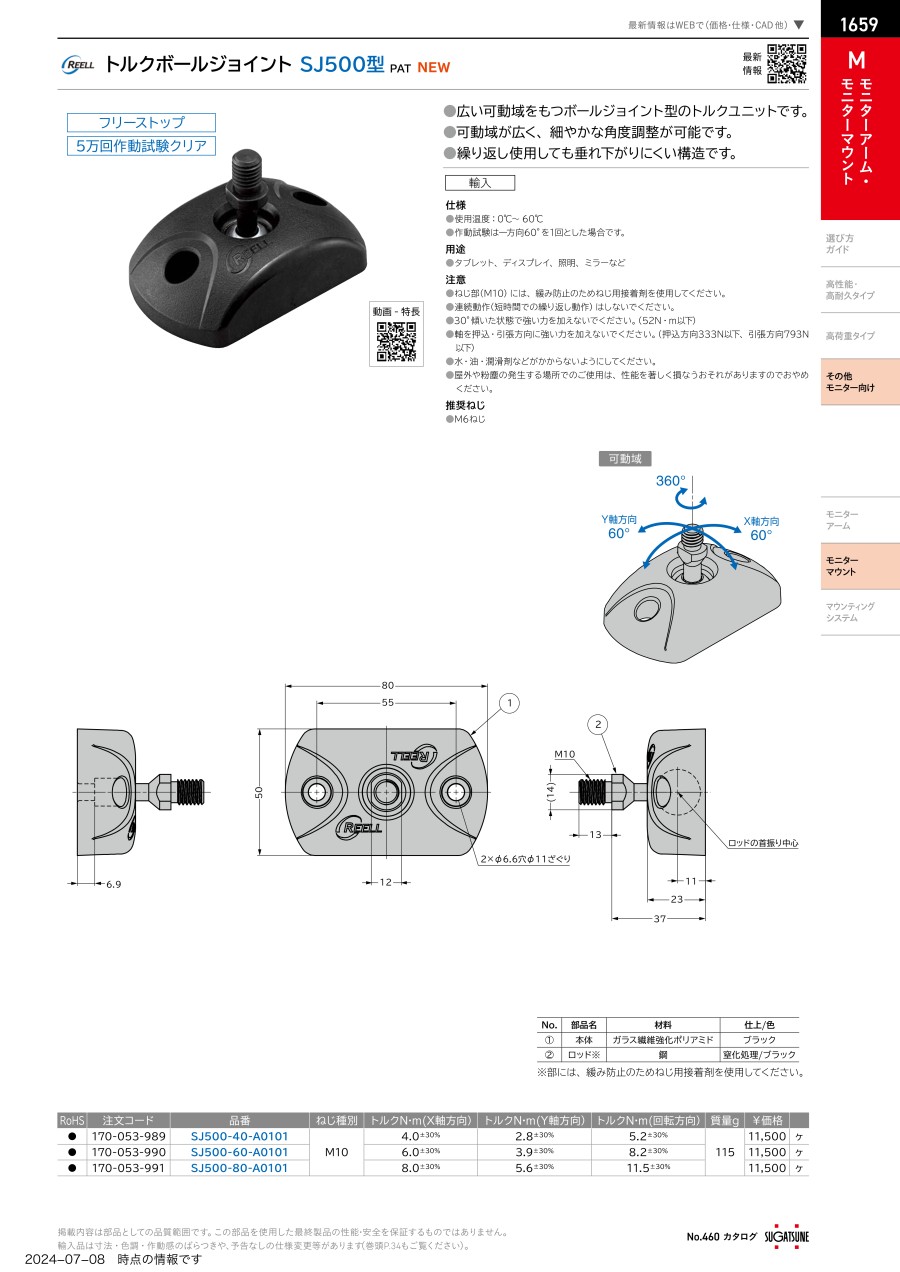

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
