六角穴付止めねじ 平先 黒色酸化被膜
- 通常単価(税別)
- 597円
- 税込単価
- 657円
頭部に六角形の穴の付いたネジ。【特長】・平先・ねじ頭部がねじ部と同じ大きさ・六角穴付ボルトは省スペース...
詳細を確認- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
詳細情報
基本情報
頭部に六角形の穴の付いたネジ。
【特長】
・平先
・ねじ頭部がねじ部と同じ大きさ
・六角穴付ボルトは省スペース化による装置の小型化や高い締め付け力などのメリットがある
【用途】
・機械や電気部品の内側だけでなく外側にも多く使用される
・幅広く使用されている
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
商品情報
外形図
M≧L規格は120°になります。
製品仕様
材質：鉄
規格表
単位：mm
| ねじの呼び（d） | ピッチ（P） | dp | df | e | s | t | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 最大（基準寸法） | 最小 | 約 | 最小 | 呼び（基準寸法） | 最小 | 最大 | 最小 | ||||
| 1欄 | 2欄 | ||||||||||
| M16 | 2.0 | 10 | 9.64 | おねじの谷径 | 9.15 | 8 | 8.025 | 8.115 | 6.4 | 10 | |

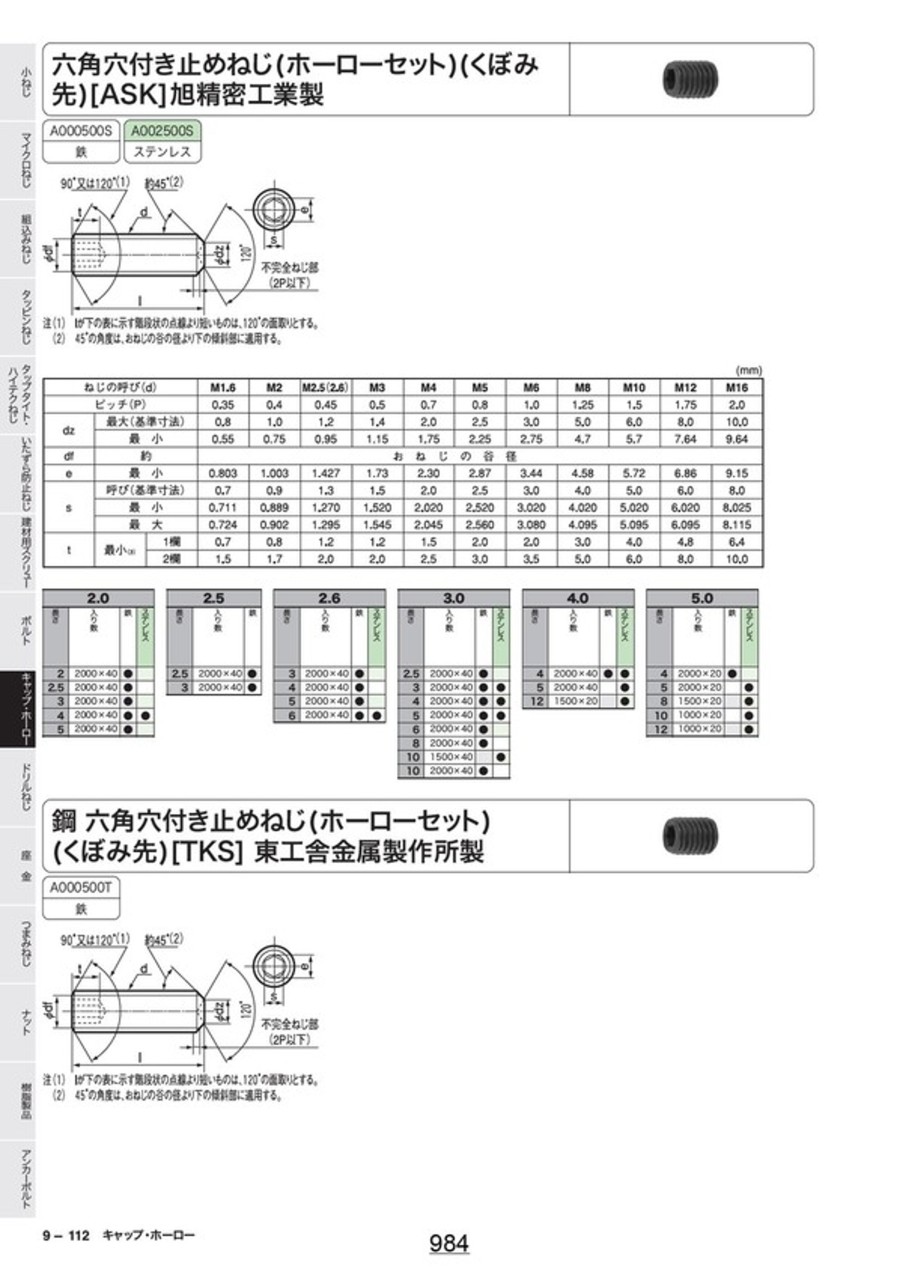

カタログ
