十字穴付ナベタッピンねじ 1種 A形
- 通常単価(税別)
- 45円
- 税込単価
- 50円
通常出荷日：11日目
十字穴付ナベタッピングねじです。1～3種の中では一番ピッチが粗い商品です。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
閲覧中の商品と併せてご検討ください
－閉じる
CSPPNSA-STU-TP5-30の仕様・寸法情報
詳細形状
なべ
ねじの呼び(M)
5
長さ(mm)
30
ねじ山種類
タッピングねじ
取付穴形状
十字穴
材質
SWCH相当
表面処理
[ユニクロメッキ] ユニクロメッキ
先端形状
とがり先
基本形状
標準（丸）
追加形状
標準
販売単位
バラ(1個から購入可能)
使用環境
一般
ねじM径
M5
サイズ（X表記）(mm)
M5X30
サイズ（-表記）(mm)
M5-30
-
-
詳細情報
基本情報
十字穴付ナベタッピングねじです。1～3種の中では一番ピッチが粗い商品です。
商品情報
| 呼び径 | 5 | |||
|---|---|---|---|---|
| dk | 基準 寸法 | 9.0 | ||
| 許容差 | 0 -0.6 | |||
| k | 基準 寸法 | 3.3 | ||
| 許容差 | ±0.15 | |||
| 十 字 穴 | m | 参考 | 4.9 | |
| Q | 最大 | 2.73 | ||
| 最小 | 2.14 | |||
| 十字穴の番号 | 2 | |||
| r | 最大 | 0.6 | ||
| d | 最大 | 5.2 | ||
| 最小 | 5 | |||
| ねじの山数25.4mmに付き | 12 | |||

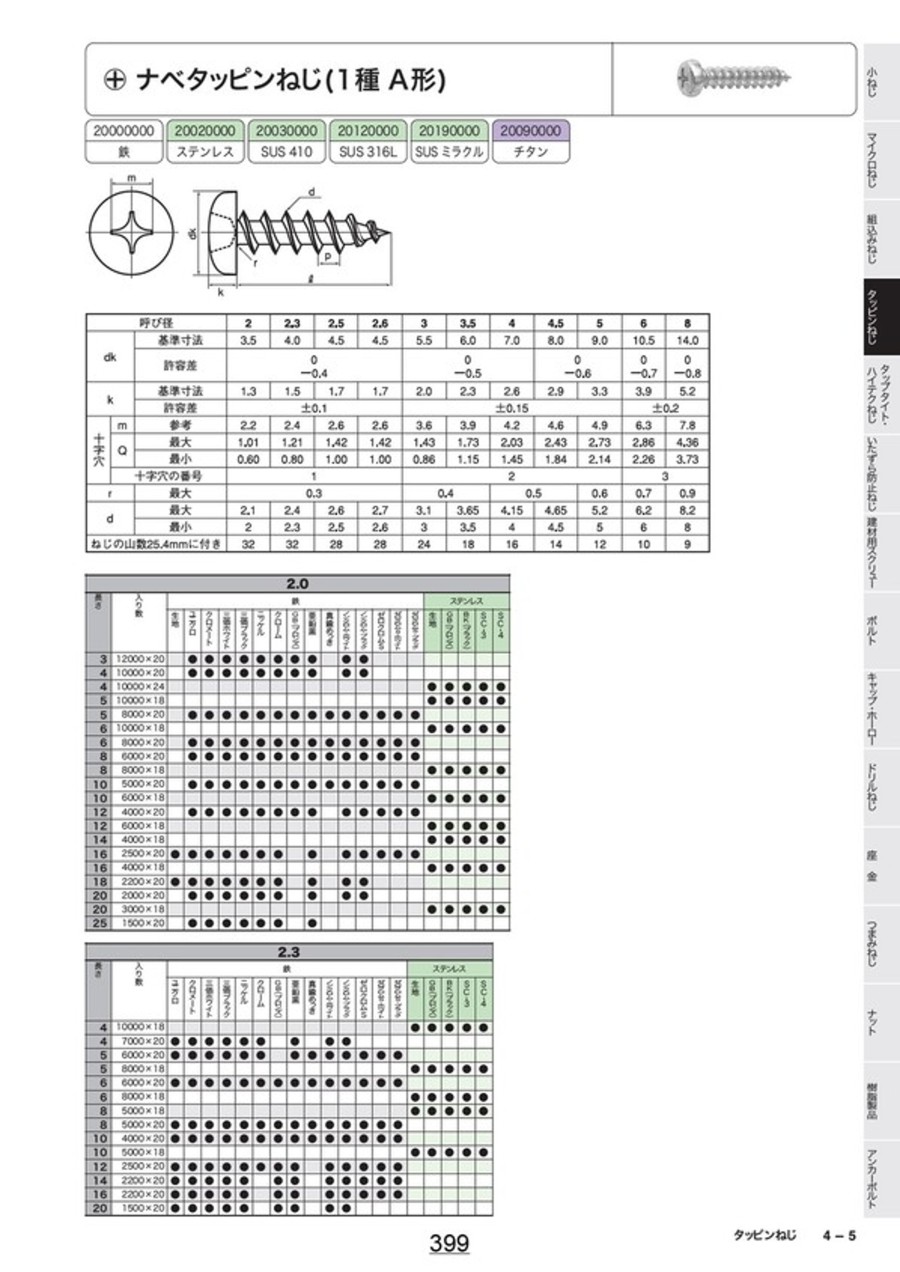

カタログ
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。十字穴付ナベタッピンねじ 1種 A形の型番CSPPNSA-STU-TP5-30のページです。
型番CSPPNSA-STU-TP5-30に関する仕様情報を記載しております。
