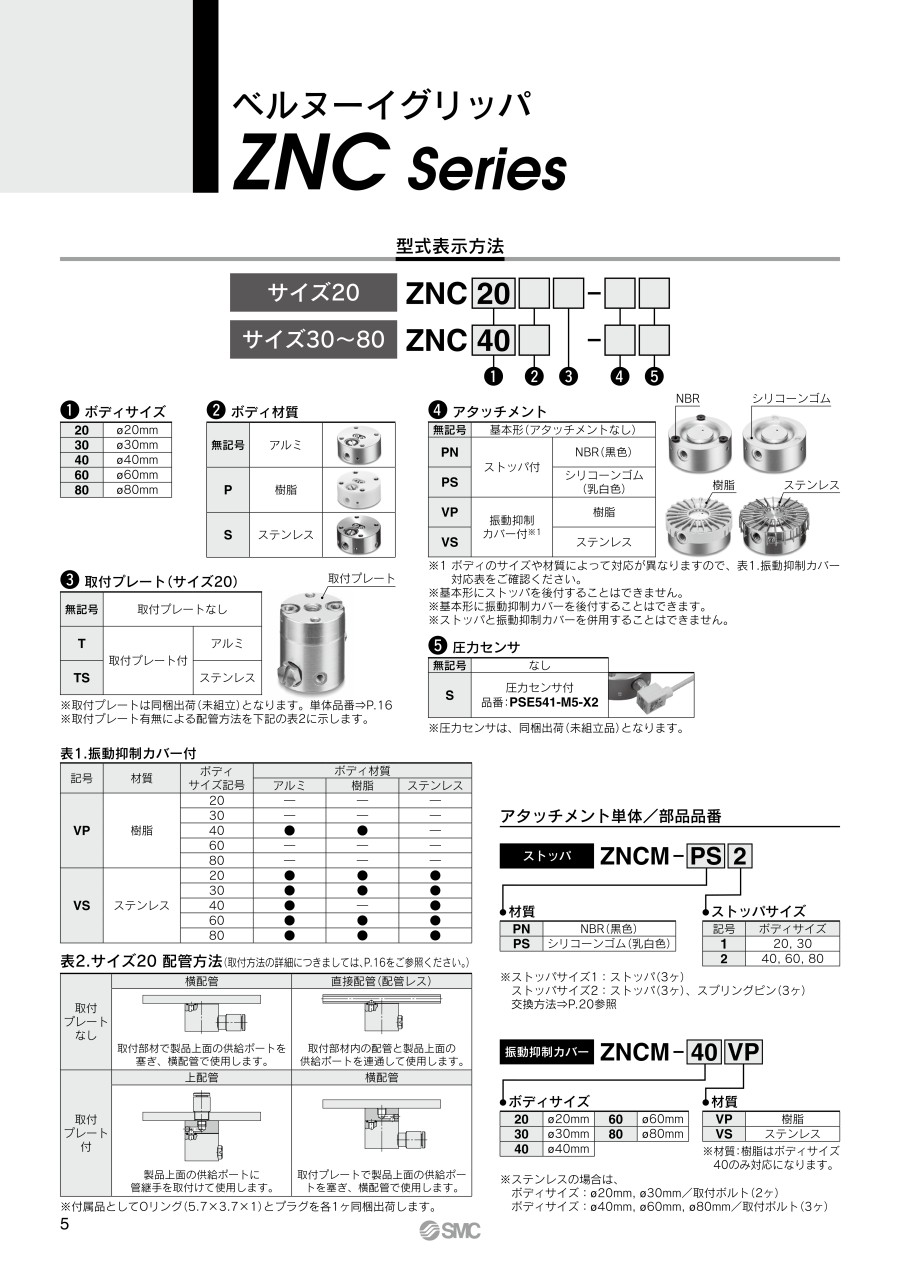

ベルヌーイグリッパ ZNCシリーズ

外形図

基本形

ストッパ付

振動抑制カバー付

注1）エア供給ポートPAもしくはPBのいずれか1箇所にエアを供給してください。
　　  使用しないエア供給ポートはプラグで塞いでください。

注2）マルチポートを使用しない場合はプラグで塞いでください。

注3）ストッパとカバーを併用することはできません。

注4）圧力センサの詳細につきましては、SMC社WEBカタログPSE540シリーズおよび取扱
　　  説明書をご参照ください。

注5）エア供給ポートPAとマルチポートにプラグを取付けた状態で出荷いたします。
　　  使用ポートを決定後、2つのエア供給ポートとマルチポートのねじ部に緩み止めの塗
　　  布を推奨します。

注6）Oリングは付属しません。

注7）圧力センサは製品に組付けられていません。同梱出荷となります。

注8）マルチポートは、センサの取付けや破壊用ポートとしてご使用ください。

寸法表

単位：mm

※ストッパ、振動抑制カバー、プラグは含まない

製品仕様

注1）最大供給圧力時における基本形のリフト力です。平滑面かつ通気性のないワークを吸着した場合の値です。

注2）最大供給圧力時における空気消費流量です。

注3）ZNC30、40、60は、管継手/最小穴径：Φ2.5、チューブサイズ：Φ6×Φ4、長さ：500mmの場合です。

注4）凍結や結露がない場合です。また、（ ）内は圧力センサ付の場合です。

注5）ZNC30～60：基本形/プラグなしの質量です。

注6） 圧力センサの詳細につきましては、SMC社WEBカタログPSE540シリーズおよび取扱説明書をご参照ください。

構造図

Φ30 基本形

Φ40 振動抑制カバー付/樹脂

Φ40、Φ60 基本形

Φ30、Φ40、Φ60 振動抑制カバー付/ステンレス

構成部品

注1）FDA（米国食品医薬品局）21CFR§177.2600溶出試験に適合

注2）食品衛生法第18条　食品、添加物等の規格基準（昭和34年厚生省告示第370号）第3器具及び容器包装のD3「ゴム製の器具（ほ乳器具を除く）又は容器包装（平成24年厚生労働省告
　　  示第595号による一部改正）」規格に適合
