真空パッド平形リブ付/ベロウ形 ZP3Cシリーズ

画像をクリックして拡大イメージを表示する

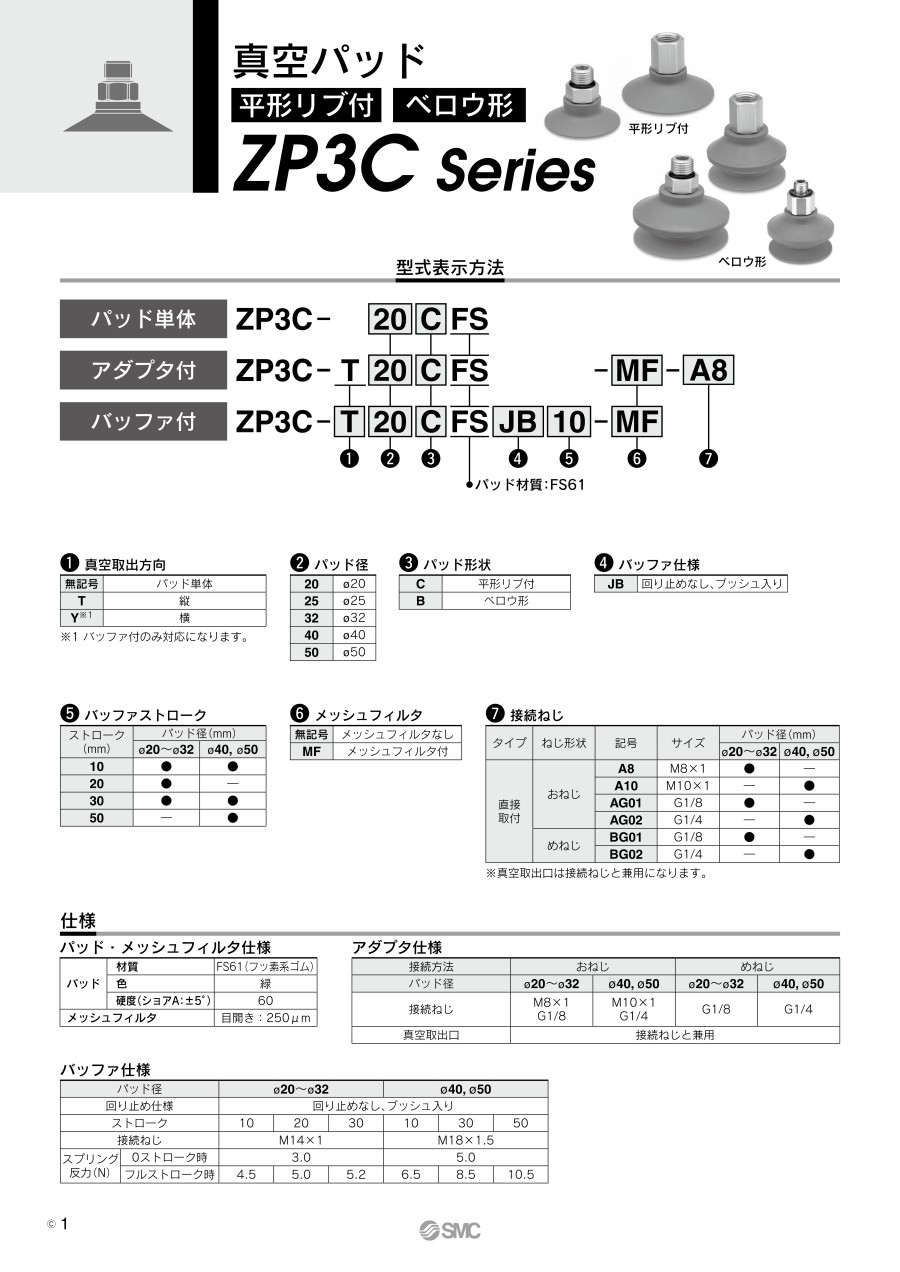

カタログ

通常単価(税別): 3,322円～7,678円

税込単価: 3,654円～8,446円

通常出荷日：9日目

耐摩耗性が要求される段ボールなどの吸着搬送に対応。【特長】・材質：FS61（フッ素系ゴム）により耐摩耗...

詳細を確認

■SMC エアシリンダ製品の選定・技術情報
特集ページはこちらから、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方はこちらから、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

詳細を確認

よく一緒に見られています

SMC

真空パッド ZPシリーズパッド単体

通常価格(税別)： 278円 (税込価格：306円)

通常出荷日：在庫品1日目

よく一緒に見られています

SMC

真空パッド高剛性パッド ZP3Eシリーズ平形溝付/ベロウ形リブ・溝付

通常価格(税別)： 748円 (税込価格：823円)

通常出荷日：在庫品1日目

未確定：候補が60型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

アダプタ付平形リブ付/おねじ

単位：mm

型式	真空取出方向	❶ パッド径	パッド形状	パッド材質^※	❷ メッシュフィルタ	❸ 接続ねじ	H	J	K	L	M	P	質量（g）
ZP3C	T	20	C	FS	無記号 MF	A8	20	6.5	14	M8×1	4	4	8
		25					20						8.4
		32					21						9.2
		40				A10	22.2		17	M10×1	6	6	16.7
		50				A10	23.2		17	M10×1	6	6	20.5
		20				AG01	17	7.5	14	G1/8	4	4	7.3
		25					17						7.7
		32					18						8.5
		40				AG02	22.2	10	17	G1/4	7.1	6	18.2
		50				AG02	23.2	10	17	G1/4	7.1	6	21.9

※FS：FS61（フッ素系ゴム）

アダプタ付平形リブ付/めねじ

単位：mm

型式	真空取出方向	❶ パッド径	パッド形状	パッド材質^※	❷ メッシュフィルタ	❸ 接続ねじ	H	K	L	M	N	P	質量（g）
ZP3C	T	20	C	FS	無記号 MF	BG01	24.5	14	G1/8	4	7.4	4	8.2
		25					24.5						8.6
		32					25.5						9.4
		40				BG02	32.2	17	G1/4	7.1	11	6	18.9
		50				BG02	33.2	17	G1/4	7.1	11	6	22.6

※FS：FS61（フッ素系ゴム）

アダプタ付ベロウ形/おねじ

単位：mm

型式	真空取出方向	❶ パッド径	パッド形状	パッド材質^※	❷ メッシュフィルタ	❸ 接続ねじ	H	J	K	L	M	P	質量（g）
ZP3C	T	20	B	FS	無記号 MF	A8	27	6.5	14	M8×1	4	4	9.4
		25					30						11.4
		32					31.8						14.2
		40				A10	37.2		17	M10×1	6	6	26.5
		50				A10	39.2		17	M10×1	6	6	35.4
		20				AG01	24	7.5	14	G1/8	4	4	8.7
		25					27						10.7
		32					28.8						13.4
		40				AG02	37.2	10	17	G1/4	7.1	6	28.0
		50				AG02	39.2	10	17	G1/4	7.1	6	36.9

※FS：FS61（フッ素系ゴム）

アダプタ付ベロウ形/めねじ

単位：mm

型式	真空取出方向	❶ パッド径	パッド形状	パッド材質^※	❷ メッシュフィルタ	❸ 接続ねじ	H	K	L	M	N	P	質量（g）
ZP3C	T	20	B	FS	無記号 MF	BG01	31.5	14	G1/8	4	7.4	4	9.6
		25					34.5						11.6
		32					36.3						14.4
		40				BG02	47.2	17	G1/4	7.1	11	6	28.7
		50				BG02	49.2	17	G1/4	7.1	11	6	37.6

※FS：FS61（フッ素系ゴム）

構造図

アダプタ付 ZP3C-T□CFS-MF-A□

アダプタ付 ZP3C-T□BFS-MF-A□

アダプタ付 ZP3C-T□CFS-MF-BG□

アダプタ付 ZP3C-T□BFS-MF-BG□

構成部品

番号	部品名	材質	備考
1	パッド	FS61（フッ素系ゴム）	色：緑
2	アダプタ	アルミニウム合金（白色アルマイト）
3	メッシュフィルタ	ステンレス鋼	メッシュフィルタ付の場合
4	Oリング	NBR

型番リスト

表示件数

型番

パット形状

パット種類

真空取出口

接続ねじ種類

接続ねじ径

パッド径

(φ)

真空取出口ねじ径

付属品

最小発注数量

ベローズ	標準	おねじ	おねじ	M8	20	M8×1	なし	1個
ベローズ	標準	おねじ	おねじ	G1/8	20	G1/8	なし	1個
ベローズ	標準	めねじ	めねじ	G1/8	20	G1/8	なし	1個
ベローズ	標準	おねじ	おねじ	M8	20	M8×1	メッシュフィルタ付	1個
ベローズ	標準	おねじ	おねじ	G1/8	20	G1/8	メッシュフィルタ付	1個
ベローズ	標準	めねじ	めねじ	G1/8	20	G1/8	メッシュフィルタ付	1個
平形	リブ付	おねじ	おねじ	M8	20	M8×1	なし	1個
平形	リブ付	おねじ	おねじ	G1/8	20	G1/8	なし	1個
平形	リブ付	めねじ	めねじ	G1/8	20	G1/8	なし	1個
平形	リブ付	おねじ	おねじ	M8	20	M8×1	メッシュフィルタ付	1個
平形	リブ付	おねじ	おねじ	G1/8	20	G1/8	メッシュフィルタ付	1個
平形	リブ付	めねじ	めねじ	G1/8	20	G1/8	メッシュフィルタ付	1個
ベローズ	標準	おねじ	おねじ	M8	25	M8×1	なし	1個
ベローズ	標準	おねじ	おねじ	G1/8	25	G1/8	なし	1個
ベローズ	標準	めねじ	めねじ	G1/8	25	G1/8	なし	1個
ベローズ	標準	おねじ	おねじ	M8	25	M8×1	メッシュフィルタ付	1個
ベローズ	標準	おねじ	おねじ	G1/8	25	G1/8	メッシュフィルタ付	1個
ベローズ	標準	めねじ	めねじ	G1/8	25	G1/8	メッシュフィルタ付	1個
平形	リブ付	おねじ	おねじ	M8	25	M8×1	なし	1個
平形	リブ付	おねじ	おねじ	G1/8	25	G1/8	なし	1個
平形	リブ付	めねじ	めねじ	G1/8	25	G1/8	なし	1個
平形	リブ付	おねじ	おねじ	M8	25	M8×1	メッシュフィルタ付	1個
平形	リブ付	おねじ	おねじ	G1/8	25	G1/8	メッシュフィルタ付	1個
平形	リブ付	めねじ	めねじ	G1/8	25	G1/8	メッシュフィルタ付	1個
ベローズ	標準	おねじ	おねじ	M8	32	M8×1	なし	1個
ベローズ	標準	おねじ	おねじ	G1/8	32	G1/8	なし	1個
ベローズ	標準	めねじ	めねじ	G1/8	32	G1/8	なし	1個
ベローズ	標準	おねじ	おねじ	M8	32	M8×1	メッシュフィルタ付	1個
ベローズ	標準	おねじ	おねじ	G1/8	32	G1/8	メッシュフィルタ付	1個
ベローズ	標準	めねじ	めねじ	G1/8	32	G1/8	メッシュフィルタ付	1個
平形	リブ付	おねじ	おねじ	M8	32	M8×1	なし	1個
平形	リブ付	おねじ	おねじ	G1/8	32	G1/8	なし	1個
平形	リブ付	めねじ	めねじ	G1/8	32	G1/8	なし	1個
平形	リブ付	おねじ	おねじ	M8	32	M8×1	メッシュフィルタ付	1個
平形	リブ付	おねじ	おねじ	G1/8	32	G1/8	メッシュフィルタ付	1個
平形	リブ付	めねじ	めねじ	G1/8	32	G1/8	メッシュフィルタ付	1個
ベローズ	標準	おねじ	おねじ	M10	40	M10×1	なし	1個
ベローズ	標準	おねじ	おねじ	G1/4	40	G1/4	なし	1個
ベローズ	標準	めねじ	めねじ	G1/4	40	G1/4	なし	1個
ベローズ	標準	おねじ	おねじ	M10	40	M10×1	メッシュフィルタ付	1個
ベローズ	標準	おねじ	おねじ	G1/4	40	G1/4	メッシュフィルタ付	1個
ベローズ	標準	めねじ	めねじ	G1/4	40	G1/4	メッシュフィルタ付	1個
平形	リブ付	おねじ	おねじ	M10	40	M10×1	なし	1個
平形	リブ付	おねじ	おねじ	G1/4	40	G1/4	なし	1個
平形	リブ付	めねじ	めねじ	G1/4	40	G1/4	なし	1個
平形	リブ付	おねじ	おねじ	M10	40	M10×1	メッシュフィルタ付	1個
平形	リブ付	おねじ	おねじ	G1/4	40	G1/4	メッシュフィルタ付	1個
平形	リブ付	めねじ	めねじ	G1/4	40	G1/4	メッシュフィルタ付	1個
ベローズ	標準	おねじ	おねじ	M10	50	M10×1	なし	1個
ベローズ	標準	おねじ	おねじ	G1/4	50	G1/4	なし	1個
ベローズ	標準	めねじ	めねじ	G1/4	50	G1/4	なし	1個
ベローズ	標準	おねじ	おねじ	M10	50	M10×1	メッシュフィルタ付	1個
ベローズ	標準	おねじ	おねじ	G1/4	50	G1/4	メッシュフィルタ付	1個
ベローズ	標準	めねじ	めねじ	G1/4	50	G1/4	メッシュフィルタ付	1個
平形	リブ付	おねじ	おねじ	M10	50	M10×1	なし	1個
平形	リブ付	おねじ	おねじ	G1/4	50	G1/4	なし	1個
平形	リブ付	めねじ	めねじ	G1/4	50	G1/4	なし	1個
平形	リブ付	おねじ	おねじ	M10	50	M10×1	メッシュフィルタ付	1個
平形	リブ付	おねじ	おねじ	G1/4	50	G1/4	メッシュフィルタ付	1個
平形	リブ付	めねじ	めねじ	G1/4	50	G1/4	メッシュフィルタ付	1個

通常単価(税別) (税込単価)	通常出荷日

4,151円 ( 4,566円 )	9日目
3,736円 ( 4,110円 )	9日目
3,736円 ( 4,110円 )	9日目
5,095円 ( 5,605円 )	9日目
4,679円 ( 5,147円 )	9日目
4,679円 ( 5,147円 )	9日目
3,736円 ( 4,110円 )	9日目
3,322円 ( 3,654円 )	9日目
3,322円 ( 3,654円 )	9日目
4,679円 ( 5,147円 )	9日目
4,263円 ( 4,689円 )	9日目
4,263円 ( 4,689円 )	9日目
4,565円 ( 5,022円 )	9日目
4,151円 ( 4,566円 )	9日目
4,151円 ( 4,566円 )	9日目
5,508円 ( 6,059円 )	9日目
5,095円 ( 5,605円 )	9日目
5,095円 ( 5,605円 )	9日目
3,942円 ( 4,336円 )	9日目
3,526円 ( 3,879円 )	9日目
3,526円 ( 3,879円 )	9日目
4,886円 ( 5,375円 )	9日目
4,472円 ( 4,919円 )	9日目
4,472円 ( 4,919円 )	9日目
5,095円 ( 5,605円 )	9日目
4,679円 ( 5,147円 )	9日目
4,679円 ( 5,147円 )	9日目
6,036円 ( 6,640円 )	9日目
5,620円 ( 6,182円 )	9日目
5,620円 ( 6,182円 )	9日目
4,151円 ( 4,566円 )	9日目
3,736円 ( 4,110円 )	9日目
3,736円 ( 4,110円 )	9日目
5,095円 ( 5,605円 )	9日目
4,679円 ( 5,147円 )	9日目
4,679円 ( 5,147円 )	9日目
5,715円 ( 6,287円 )	9日目
5,302円 ( 5,832円 )	9日目
5,302円 ( 5,832円 )	9日目
6,961円 ( 7,657円 )	9日目
6,545円 ( 7,200円 )	9日目
6,545円 ( 7,200円 )	9日目
5,302円 ( 5,832円 )	9日目
4,886円 ( 5,375円 )	9日目
4,886円 ( 5,375円 )	9日目
6,545円 ( 7,200円 )	9日目
6,131円 ( 6,744円 )	9日目
6,131円 ( 6,744円 )	9日目
6,432円 ( 7,075円 )	9日目
6,018円 ( 6,620円 )	9日目
6,018円 ( 6,620円 )	9日目
7,678円 ( 8,446円 )	9日目
7,264円 ( 7,990円 )	9日目
7,264円 ( 7,990円 )	9日目
6,226円 ( 6,849円 )	9日目
5,810円 ( 6,391円 )	9日目
5,810円 ( 6,391円 )	9日目
7,471円 ( 8,218円 )	9日目
7,056円 ( 7,762円 )	9日目
7,056円 ( 7,762円 )	9日目

詳細情報

基本情報

基本情報

耐摩耗性が要求される段ボールなどの吸着搬送に対応。
【特長】
・材質：FS61（フッ素系ゴム）により耐摩耗性向上
・メンテナンス性向上：2種類の取付工具に対応（六角レンチ、スパナ）
・メッシュフィルタで異物の吸込み低減
真空ポンプ、エジェクタへの異物吸込み低減
工具レスでパッドとメッシュフィルタの交換が可能
金属部品とゴム部品の分別廃棄が可能

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページはこちらから、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方はこちらから、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
