JDF/JDFS ホルダつきマグネット
- 通常単価(税別)
- 789円～3,728円
- 税込単価
- 868円～4,101円
通常出荷日：4日目
めねじタイプの平板形ホルダつきマグネット。【特長】・磁石を金属ホルダでカバーすることで、吸着力を高めて...
詳細を確認
未確定：候補が9型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
JDF/JDFSシリーズ
規格表
単位：mm
| 品番 | 吸着力（N） | D | M | Lf | H | d | s | 質量（g） |
|---|---|---|---|---|---|---|---|---|
| JDF-HF-32-M4 | 80 | 32±0.1 | M4 | 7 | 7（-0.1～+0.3） | 8±0.2 | 8 | 52 |
| JDF-HF-63-M8 | 350 | 63（-0.1～+0.3） | M8 | 14 | 14（-0.1～+0.5） | 15±0.2 | 16 | 352 |
| JDF-ND-6-M3 | 5 | 6±0.1 | M3 | 6 | 4.5±0.1 | 6±0.1 | 7 | 2 |
| JDF-ND-10-M3 | 25 | 10±0.1 | M3 | 6 | 4.5±0.1 | 6±0.1 | 7 | 4 |
| JDF-ND-16-M4 | 95 | 16±0.1 | M4 | 6 | 4.5±0.1 | 6±0.1 | 7 | 8 |
| JDF-ND-20-M4 | 140 | 20±0.1 | M4 | 7 | 6±0.1 | 8±0.2 | 7 | 16 |
| JDF-ND-25-M4 | 200 | 25±0.1 | M4 | 7 | 7±0.2 | 8±0.2 | 7 | 33 |
| JDF-ND-32-M5 | 350 | 32±0.1 | M5 | 8 | 7±0.2 | 10±0.2 | 8.5 | 52 |
| JDFS-HF-25-M5 | 32 | 25±0.1 | M5 | 8.25 | 7（-0.1～+0.3） | 8 | 9 | 33 |
材質・仕上げ
| JDF-HF | JDF-ND | JDFS-HF | |
|---|---|---|---|
| 磁石 | ハードフェライト | ネオジム ニッケルメッキ | ハードフェライト |
| ホルダ | SPCC相当 三価クロメート処理 | SPCC相当 三価クロメート処理 | SUS430相当 |
| リング | ナイロン66 | ナイロン66 | PPS |
| 耐熱温度 | 200℃ | 80℃ | 220℃ |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,131円 ( 1,244円 ) | 4日目 |
3,204円 ( 3,524円 ) | 4日目 |
789円 ( 868円 ) | 4日目 |
1,126円 ( 1,239円 ) | 4日目 |
1,101円 ( 1,211円 ) | 4日目 |
1,763円 ( 1,939円 ) | 4日目 |
2,651円 ( 2,916円 ) | 4日目 |
3,728円 ( 4,101円 ) | 4日目 |
1,431円 ( 1,574円 ) | 4日目 |

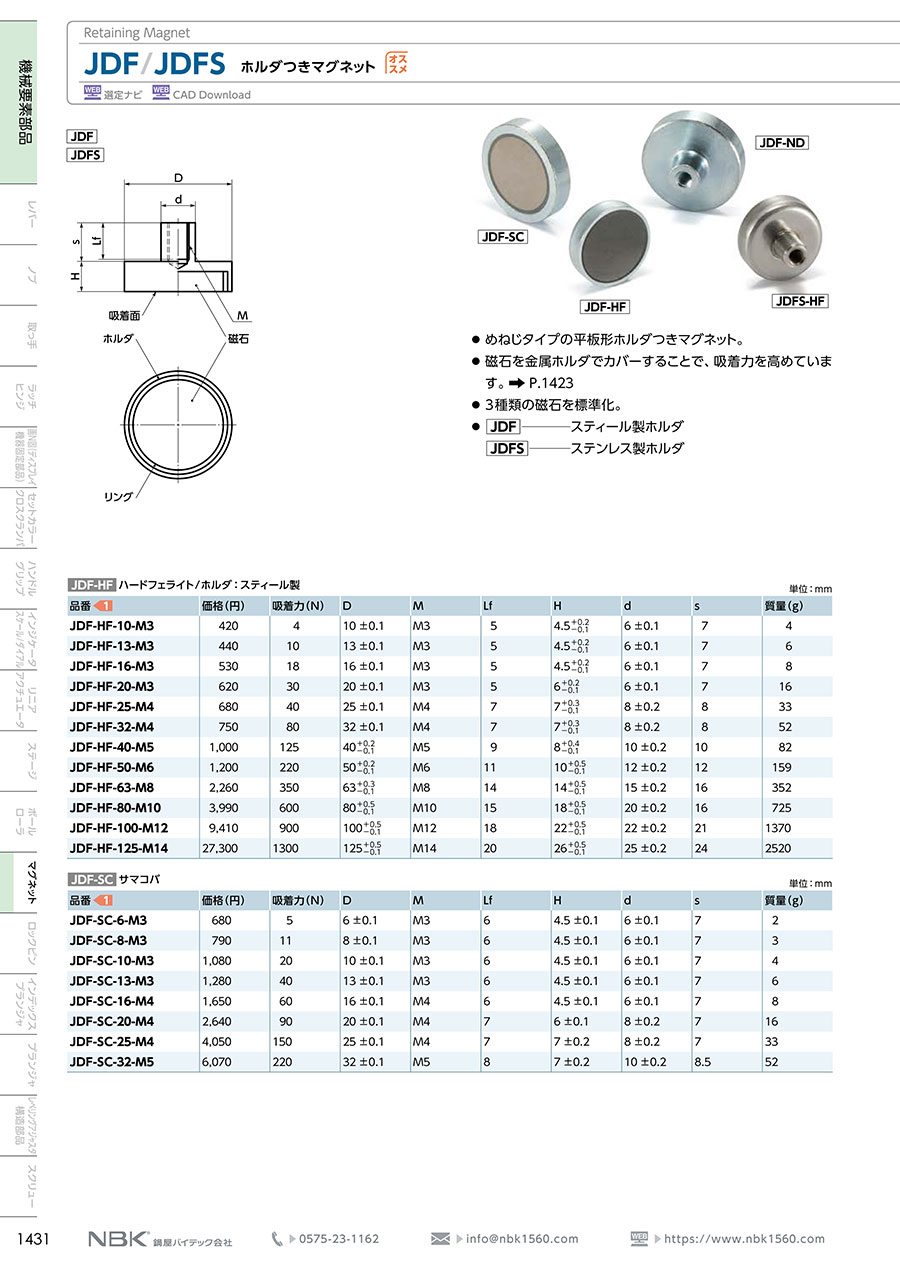

カタログ
