メカニカル部品技術窓口
JSS ホルダつきマグネット
- 通常単価(税別)
- 1,528円～2,550円
- 税込単価
- 1,681円～2,805円
通常出荷日：4日目
円筒形ホルダつきマグネット。【特長】・サンドウィッチ構造により、磁束密度をさらに大きくしました。吸着力...
詳細を確認- 接着または圧入で固定してください。
未確定：候補が4型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
JSSシリーズ
規格表
単位：mm
| 品番 | 吸着力（N） | D | H | k | k2 | 質量（g） |
|---|---|---|---|---|---|---|
| JSS-SC-10 | 40 | 10 | 20±0.2 | 8 | 2 | 12 |
| JSS-ND-10 | 45 | 10 | 20±0.2 | 8 | 2 | 12 |
| JSS-ND-13 | 70 | 13 | 20±0.2 | 6 | 2.5 | 20 |
| JSS-ND-16 | 150 | 16 | 20±0.2 | 2 | 3 | 31 |
材質・仕上げ
| JSS-SC | JSS-ND | |
|---|---|---|
| 磁石 | サマコバ | ネオジム |
| ホルダ | 真鍮 | 真鍮 |
| 鉄芯 | SPCC相当 亜鉛メッキ | SPCC相当 亜鉛メッキ |
| リング | ナイロン66（黒） | ナイロン66（青） |
| 耐熱温度 | 200℃ | 80℃ |
使用上の注意
・スティールなど磁性体の部品に組み込む場合は、k2寸法のすきまを確保してください。
・スティールなどの磁性体に直接組み込むと吸着力は最大で約15％低下します。

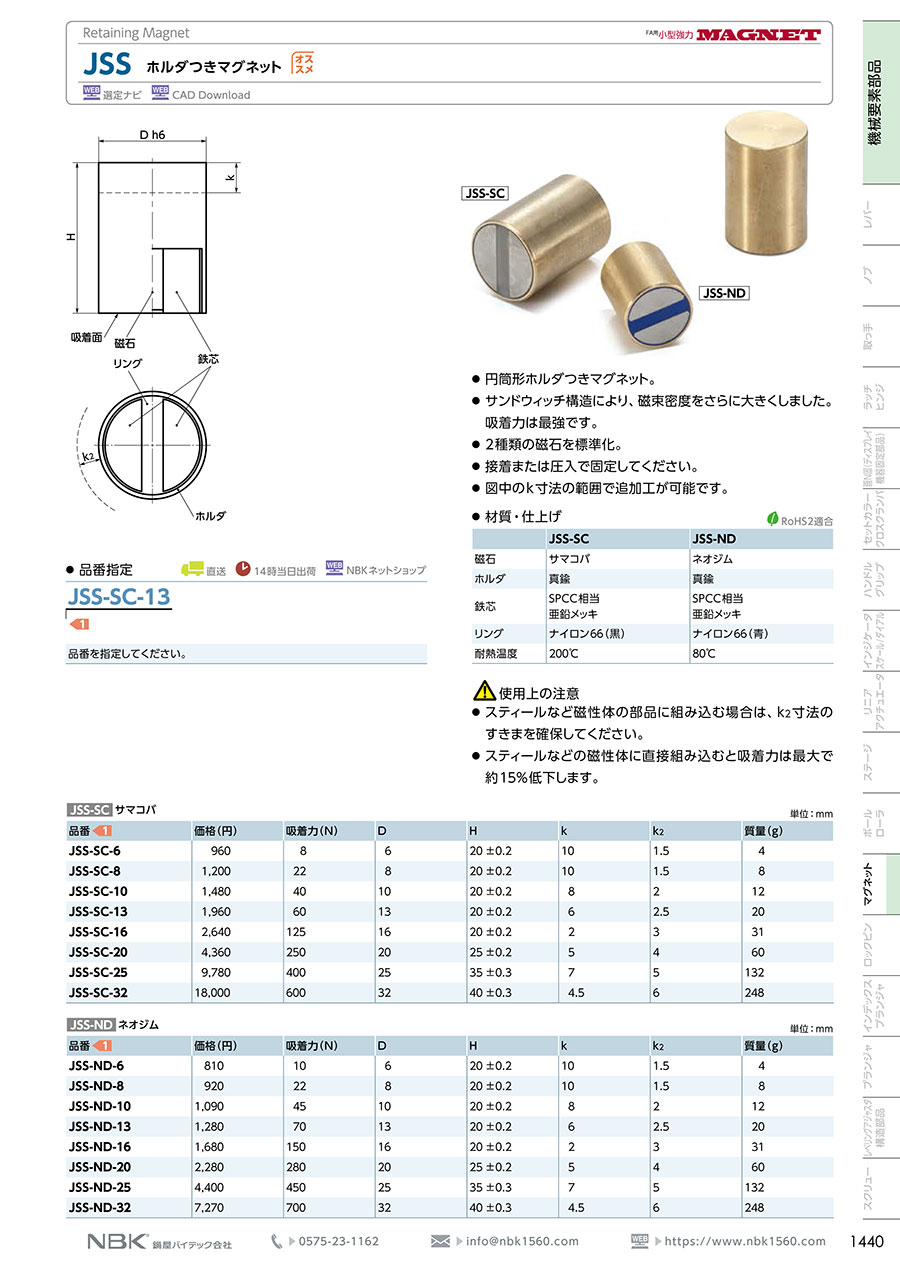

カタログ
