アルミ取っ手 UAP
- 通常単価(税別)
- 3,156円
- 税込単価
- 3,472円
【特長】・握りやすい太さ、信頼性・安全性にすぐれた形状・寸法です・座金が付属しています・安定性にすぐれ...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
UAP-10X120-ALの仕様・寸法情報
本体種類
標準形
面付形種類
U字形
形状
ストレート
取付方法
めねじ
本体 材質
アルミニウム
取付ピッチ【範囲選択】(mm)
101～150
ピッチ(mm)
120
取付高さ【範囲選択】(mm)
40.1～45
高さ(mm)
43
グリップ断面形状
丸形
グリップ太さ【範囲選択】(mm)
10～10.9
グリップ太さ(mm)
10
本体 表面処理
アルマイト
使用荷重(N)
1000
長さ(mm)
135
幅(mm)
15
取付部深さ(mm)
13
ねじの呼び
M5
商品情報
外形図
規格表
単位：mm
| 品番 | A | L1 | D | H | h | L | Lf | M | 許容荷重*1 （N） | 質量（g） |
|---|---|---|---|---|---|---|---|---|---|---|
| UAP-10X120 | 10 | 120 | 15 | 43 | 33 | 135 | 13 | M5 | 1000 | 39 |
*1：人の手で使用する許容荷重です。
材質・仕上げ
| UAP-AL | |
|---|---|
| 本体 | アルミニウム合金 アルマイト処理 |
| 座金 | SUS303 |
詳細情報
基本情報
【特長】
・握りやすい太さ、信頼性・安全性にすぐれた形状・寸法です
・座金が付属しています
・安定性にすぐれ、取りつけ部を美しく装飾できます
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

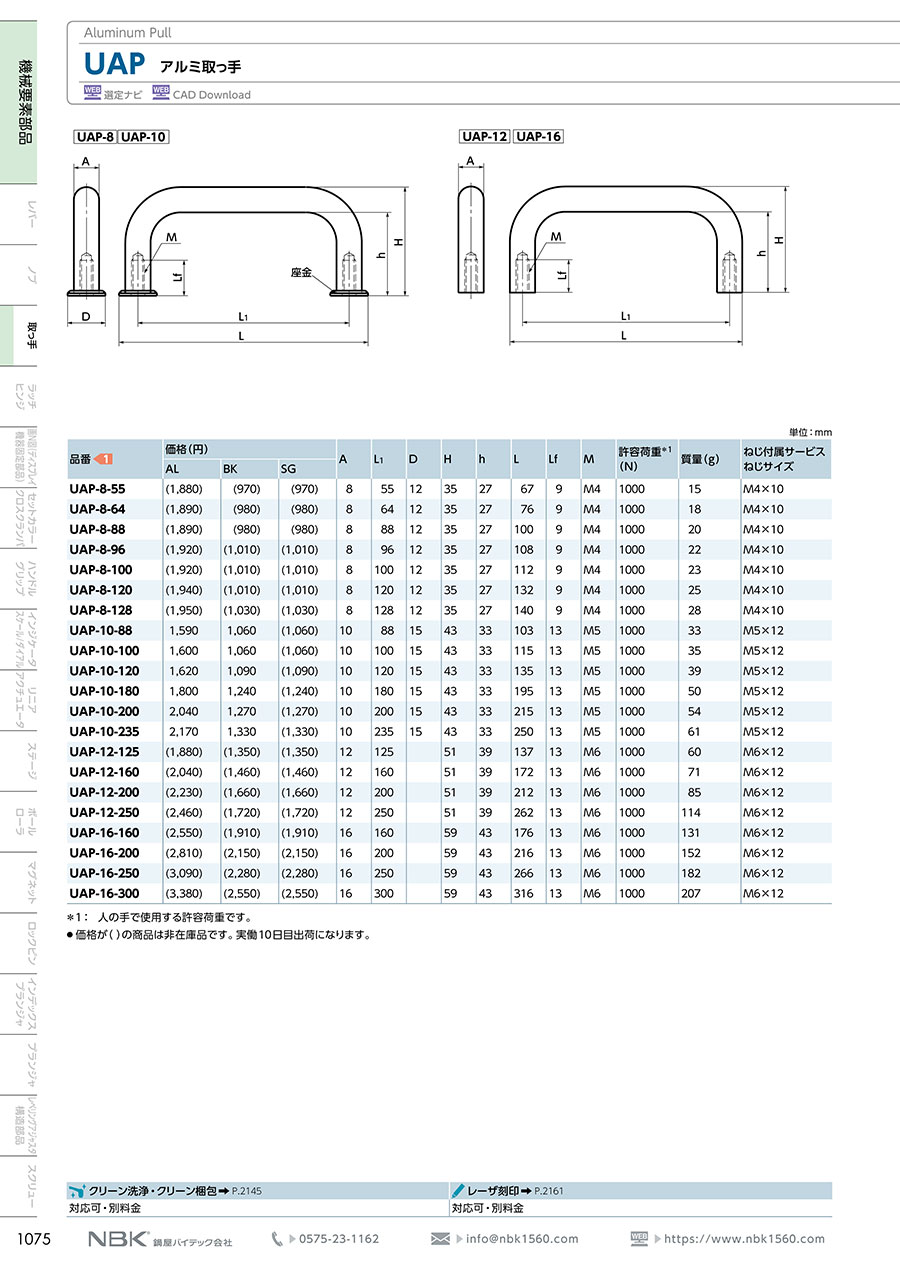

カタログ
