UNFS-W U取っ手 座金つき
- 通常単価(税別)
- 960円
- 税込単価
- 1,056円
通常出荷日：4日目
【特長】・ステンレス製、丸棒取手、座金付・安定性にすぐれ、取りつけ部を美しく装飾します
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
UNFS-120-Wの仕様・寸法情報
本体種類
標準形
面付形種類
U字形
形状
ストレート
取付方法
めねじ
本体 材質
[ステンレス] ステンレス
取付ピッチ【範囲選択】(mm)
101～150
ピッチ(mm)
120
取付高さ【範囲選択】(mm)
35.1～40
高さ(mm)
38.5
グリップ断面形状
丸形
グリップ太さ【範囲選択】(mm)
10～10.9
グリップ太さ(mm)
10
本体 表面処理
バレル研磨
使用荷重(N)
1000
長さ(mm)
136
取付部深さ(mm)
11.5
ねじの呼び
M5
-
-
商品情報
外形図
規格表
単位：mm
| 品番 | L1 | A | H | h | L | Lf | M | 許容荷重*1 （N） | 質量（g） |
|---|---|---|---|---|---|---|---|---|---|
| UNFS-120-W | 120 | 10 | 38.5 | 28.5 | 136 | 11.5 | M5 | 1000 | 107 |
*1：人の手で使用する許容荷重です。
材質・仕上げ
| UNFS-W | |
|---|---|
| 本体 | SUS304 バレル研磨 |
| 座金 | SUS303 バレル研磨 |

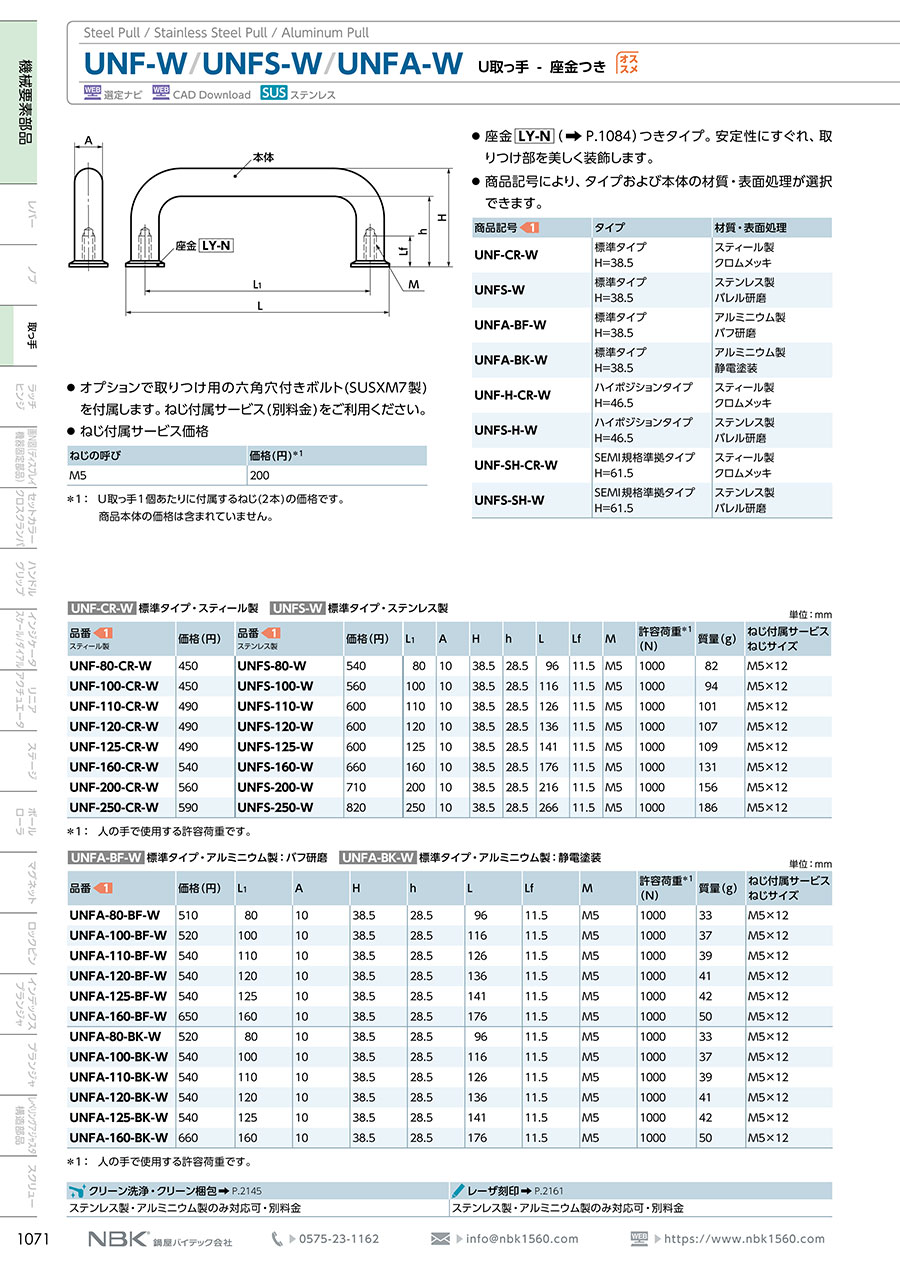

カタログ
