項目	ZW
使用流体	圧縮空気
最高使用圧力（MPa）	1.0
負圧（KPa）	-100 注2
周囲温度（℃）	-10～60（但し凍結なきこと）
使用チューブ	ソフトナイロンチューブ（F-15□□）
使用チューブ	ウレタンチューブ（U-92□□、U-95□□、NU-□□）注1

注1）チューブの寸法、使用温度範囲および使用圧力はメーカーカタログ902ページを参照してください。

注2）ウレタンチューブ（U-92□□、U-95□□、NU-□□）を用いて真空圧で使用の際はインサートリングの併用をしてください。

外形図

M5タイプ

形番	適用チューブ外径Φ	M	H	L1	L2	A	B	C	最小穴径	有効断面積mm2
ZW-L6-M5-P4	6	M5×0.8	10	15	20	4	17.5	12.5	2.5	4.2
ZW-L6-6-P4	6	R1/8	12	24	21	8	17.5	12.5	4	8
ZW-L6-8-P4	6	R1/4	14	27.5	21	11	17.5	12.5	4	8
ZW-L8-8-P4	8	R1/4	14	28.5	23.5	11	19	14.5	6	18
ZW-L12-10-P4	12	R3/8	19	34.5	29.5	12	23	20	9	35

型番リスト

表示件数

型番

適用チューブ外径1

(φ)

管接続口径1 オネジ

最小発注数量

6	R1/8	1個
6	R1/4	1個
6	M5	1個
8	R1/4	1個
12	R3/8	1個

通常単価(税別) (税込単価)	通常出荷日

1,784円 ( 1,962円 )	3日目
1,720円 ( 1,892円 )	3日目
1,767円 ( 1,944円 )	3日目
1,924円 ( 2,116円 )	3日目
3,277円 ( 3,605円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

難燃性樹脂とステンレス材を採用したワンタッチ継手です。
【特長】
・P4：流路部、摺動部に、銅、亜鉛、ニッケル系材料、電解ニッケルめっきの使用を制限
・省スペースに応えるコンパクトサイズ
・滑らかな挿入と確実なシール
・ホワイトボディ及びプッシュリングは難燃性樹脂（UL94規格V-0相当）
・金属部品はすべてステンレス

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。

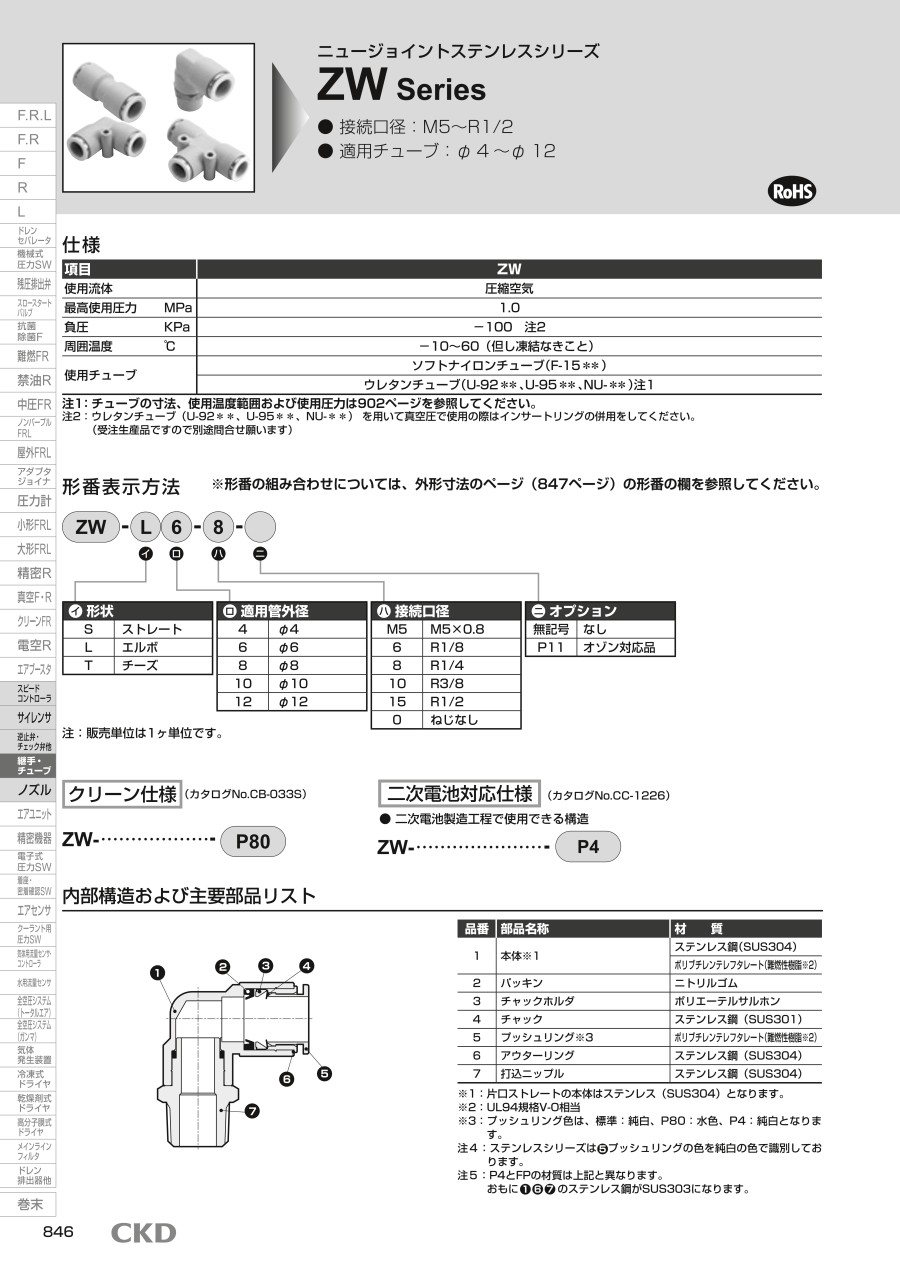

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
