ユーティリティスライド　ATG形　重荷重・高耐久・2段引・スライドレール

カタログ

通常単価(税別): 22,143円～68,244円

税込単価: 24,357円～75,068円

通常出荷日：18日目

産業機器にも対応、THKが提案する新たなスライドレール。【特長】・ユーティリティスライドATG形は、産...

詳細を確認

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

よく一緒に見られています

ＴＨＫ

スライドレール FBL27S形

通常価格(税別)： 1,195円 (税込価格：1,315円)

通常出荷日：在庫品1日目

よく一緒に見られています

ＴＨＫ

スライドレール中荷重 FBL51H形

通常価格(税別)： 2,857円 (税込価格：3,143円)

通常出荷日：在庫品1日目

未確定：候補が23型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

商品特長詳細

（1）許容荷重向上、長寿命化

ATG形は既存のスライドレールと異なり、アウタメンバ、インナメンバに熱処理を行い表面硬度を高くし強度を上げました。これにより既存のスライドレールに比べ、高負荷、高耐久を実現し、許容荷重の向上や長寿命化に貢献します。

（2）取付けが容易

ATG形はサーキュラーアーク溝の採用により優れた調整能力を発揮し、多少の取付け面誤差が生じても、取付け時の調整が容易です。

（3）ストロークエンドのロック現象を抑制

サーキュラーアーク溝を採用したATG形は、従来品（ゴシックアーチ溝）よりも差動すべり量が少ないため、ストロークエンドのロック現象抑制が可能です。これにより、安定した装置稼働に貢献します。

ATG22の寸法図

ATG22の規格表

単位：mm

形番	ストローク S	アウタメンバ長さ A	インナメンバ長さ E	取付穴個数		許容荷重N/組	質量kg/組
形番	ストローク S	アウタメンバ長さ A	インナメンバ長さ E	D	H	許容荷重N/組	質量kg/組
ATG22S+130L	79.4	130	130	2	2	1,690	0.35
ATG22S+210L	114.4	210	210	3	3	2,920	0.57
ATG22S+290L	158.4	290	290	4	4	3,010	0.79
ATG22S+370L	202.4	370	370	5	5	3,120	1.01
ATG22S+450L	237.4	450	450	6	6	3,490	1.24
ATG22S+530L	281.4	530	530	7	7	3,500	1.46
ATG22S+610L	316.4	610	610	8	8	3,730	1.68
ATG22S+690L	351.4	690	690	9	9	3,920	1.91

注）許容荷重・質量は製品2本を1組としたときの値になります。

ATG28の寸法図

ATG28の規格表

単位：mm

形番	ストローク S	アウタメンバ長さ A	インナメンバ長さ E	取付穴個数		許容荷重N/組	質量kg/組
形番	ストローク S	アウタメンバ長さ A	インナメンバ長さ E	D	H	許容荷重N/組	質量kg/組
ATG28S+130L	75	130	130	2	2	3,410	0.50
ATG28S+210L	117	210	210	3	3	4,560	0.83
ATG28S+290L	149.5	290	290	4	4	6,000	1.15
ATG28S+370L	191.5	370	370	5	5	6,220	1.47
ATG28S+450L	233.5	450	450	6	6	6,370	1.80
ATG28S+530L	275.5	530	530	7	7	6,470	2.12
ATG28S+610L	317.5	610	610	8	8	6,540	2.44
ATG28S+690L	359.5	690	690	9	9	6,600	2.86

注）許容荷重・質量は製品2本を1組としたときの値になります。

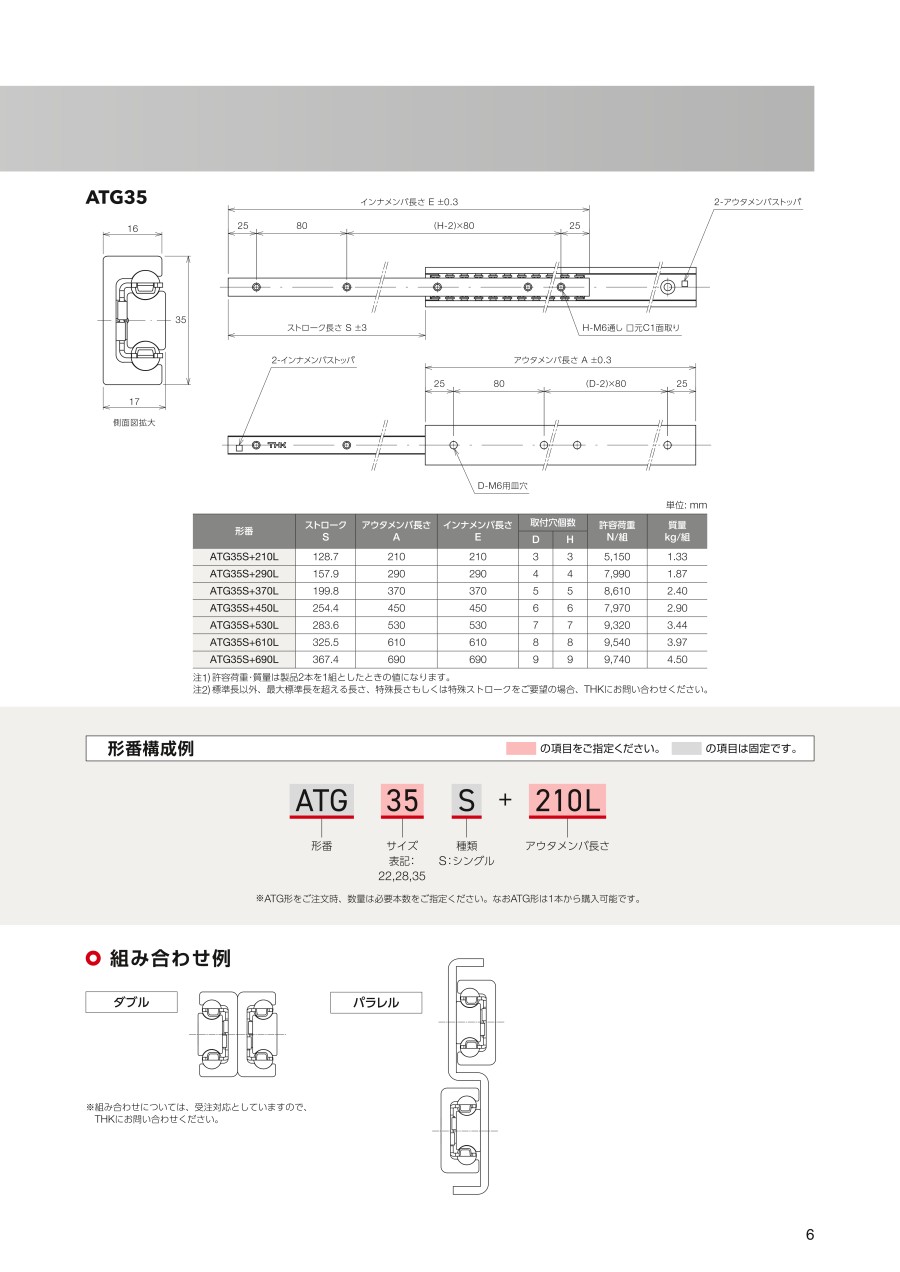

ATG35の寸法図

ATG35の規格表

単位：mm

形番	ストローク S	アウタメンバ長さ A	インナメンバ長さ E	取付穴個数		許容荷重N/組	質量kg/組
形番	ストローク S	アウタメンバ長さ A	インナメンバ長さ E	D	H	許容荷重N/組	質量kg/組
ATG35S+210L	128.7	210	210	3	3	5,150	1.33
ATG35S+290L	157.9	290	290	4	4	7,990	1.87
ATG35S+370L	199.8	370	370	5	5	8,610	2.40
ATG35S+450L	254.4	450	450	6	6	7,970	2.90
ATG35S+530L	283.6	530	530	7	7	9,320	3.44
ATG35S+610L	325.5	610	610	8	8	9,540	3.97
ATG35S+690L	367.4	690	690	9	9	9,740	4.50

注）許容荷重・質量は製品2本を1組としたときの値になります。

選定サポート情報

注文例

型番リスト

表示件数

型番

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

ストローク（範囲）

(mm)

レール長さ（範囲）

(mm)

定格荷重［2本使用時］（範囲）

(N)

幅

(mm)

高さ

(mm)

ストローク

(mm)

レール長さ

(mm)

定格荷重(2本使用時)

(N)

最小発注数量

～150	～150	1,001～2,000	22	11	79.4	130	1690	1個
～150	151～350	2,001～4,000	22	11	114.4	210	2920	1個
151～350	151～350	2,001～4,000	22	11	158.4	290	3010	1個
151～350	351～550	2,001～4,000	22	11	202.4	370	3120	1個
151～350	351～550	2,001～4,000	22	11	237.4	450	3490	1個
151～350	351～550	2,001～4,000	22	11	281.4	530	3500	1個
151～350	551～750	2,001～4,000	22	11	316.4	610	3730	1個
351～550	551～750	2,001～4,000	22	11	351.4	690	3920	1個
～150	～150	2,001～4,000	28	13	75	130	3410	1個
～150	151～350	4,001～	28	13	117	210	4560	1個
～150	151～350	4,001～	28	13	149.5	290	6000	1個
151～350	351～550	4,001～	28	13	191.5	370	6220	1個
151～350	351～550	4,001～	28	13	233.5	450	6370	1個
151～350	351～550	4,001～	28	13	275.5	530	6470	1個
151～350	551～750	4,001～	28	13	317.5	610	6540	1個
351～550	551～750	4,001～	28	13	359.5	690	6600	1個
～150	151～350	4,001～	35	17	128.7	210	5150	1個
151～350	151～350	4,001～	35	17	157.9	290	7990	1個
151～350	351～550	4,001～	35	17	199.8	370	8610	1個
151～350	351～550	4,001～	35	17	254.4	450	7970	1個
151～350	351～550	4,001～	35	17	283.6	530	9320	1個
151～350	551～750	4,001～	35	17	325.5	610	9540	1個
351～550	551～750	4,001～	35	17	367.4	690	9740	1個

通常単価(税別) (税込単価)	通常出荷日

22,143円 ( 24,357円 )	18日目
25,048円 ( 27,553円 )	18日目
28,139円 ( 30,953円 )	18日目
34,122円 ( 37,534円 )	18日目
37,752円 ( 41,527円 )	18日目
40,843円 ( 44,927円 )	18日目
44,473円 ( 48,920円 )	18日目
48,280円 ( 53,108円 )	18日目
23,596円 ( 25,956円 )	18日目
28,502円 ( 31,352円 )	18日目
33,583円 ( 36,941円 )	18日目
42,471円 ( 46,718円 )	18日目
47,917円 ( 52,709円 )	18日目
53,362円 ( 58,698円 )	18日目
58,807円 ( 64,688円 )	18日目
64,439円 ( 70,883円 )	18日目
30,130円 ( 33,143円 )	18日目
35,398円 ( 38,938円 )	18日目
45,012円 ( 49,513円 )	18日目
50,821円 ( 55,903円 )	18日目
56,453円 ( 62,098円 )	18日目
62,261円 ( 68,487円 )	18日目
68,244円 ( 75,068円 )	18日目

詳細情報

基本情報

基本情報

産業機器にも対応、THKが提案する新たなスライドレール。
【特長】
・ユーティリティスライドATG形は、産業機器の要求に応えるため、THKがLMガイドで培ってきた技術と従来のスライドレールのメリットを活かし、許容荷重の向上、長寿命化を実現しました

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ユーティリティスライド　ATG形　重荷重・高耐久・2段引・スライドレールのレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品ユーティリティスライド　ATG形　重荷重・高耐久・2段引・スライドレール	スライドレール（完全スライドタイプ）KC-252	スライドレール C2731	スライドレール C2735	スライドレール C305	スライドレール C3303
メーカー	ＴＨＫ	タキゲン製造	スガツネ工業	スガツネ工業	スガツネ工業	スガツネ工業
通常価格	22,143円-	1,156円 -	2,216円 -	3,263円 -	6,716円 -	4,778円 -
通常出荷日	18日目	在庫品1日目	在庫品1日目	4日目	在庫品1日目〜	4日目
用途	直線引き出し用	直線引き出し用	直線引き出し用	直線引き出し用	直線引き出し用	直線引き出し用
レール段数	シングルスライド	3段引	3段引	3段引	3段引	3段引
レール材質	スチール	冷間圧延鋼板	鋼	鋼	鋼	鋼
材質詳細	アウタメンバ/インナメンバ：高炭素鋼、ボール：SUJ2、ストッパ：快削鋼、リテーナ：SPCC	-	-	-	-	-
レール表面処理	三価クロメート処理	-	-	-	-	-
