樹脂製小型エアサクションフィルタ ZFZシリーズ

カタログ |

通常単価(税別): 408円～1,936円

税込単価: 449円～2,130円

通常出荷日：在庫品1日目～6日目一部当日出荷可能

フィルタ容積を小さくすることで、ワーク吸着時の真空圧力到達時間を短縮。主に、チップマウンタ等で使用され...

詳細を確認

■SMC エアシリンダ製品の選定・技術情報
特集ページはこちらから、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方はこちらから、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

詳細を確認

よく一緒に見られています

SMC

サクションフィルタ

通常価格(税別)： 1,168円 (税込価格：1,285円)

通常出荷日：5 日目

よく一緒に見られています

SMC

ワンタッチ管継手付エアサクションフィルタ ZFBシリーズ

通常価格(税別)： 2,050円 (税込価格：2,255円)

通常出荷日：在庫品1日目

未確定：候補が2型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

仕様

使用流体	空気
使用圧力範囲	-100～500kPa
使用温度及び周囲温度	0～60℃（但し凍結しないこと）
公称ろ過精度	B：10μm、C：20μm
エレメント耐差圧	0.15MPa

※本製品に使用している焼結金属エレメントの公称ろ過精度は、原料の粒度を区分して名付けた呼称です。流体を流した時のろ過精度とは異なります。

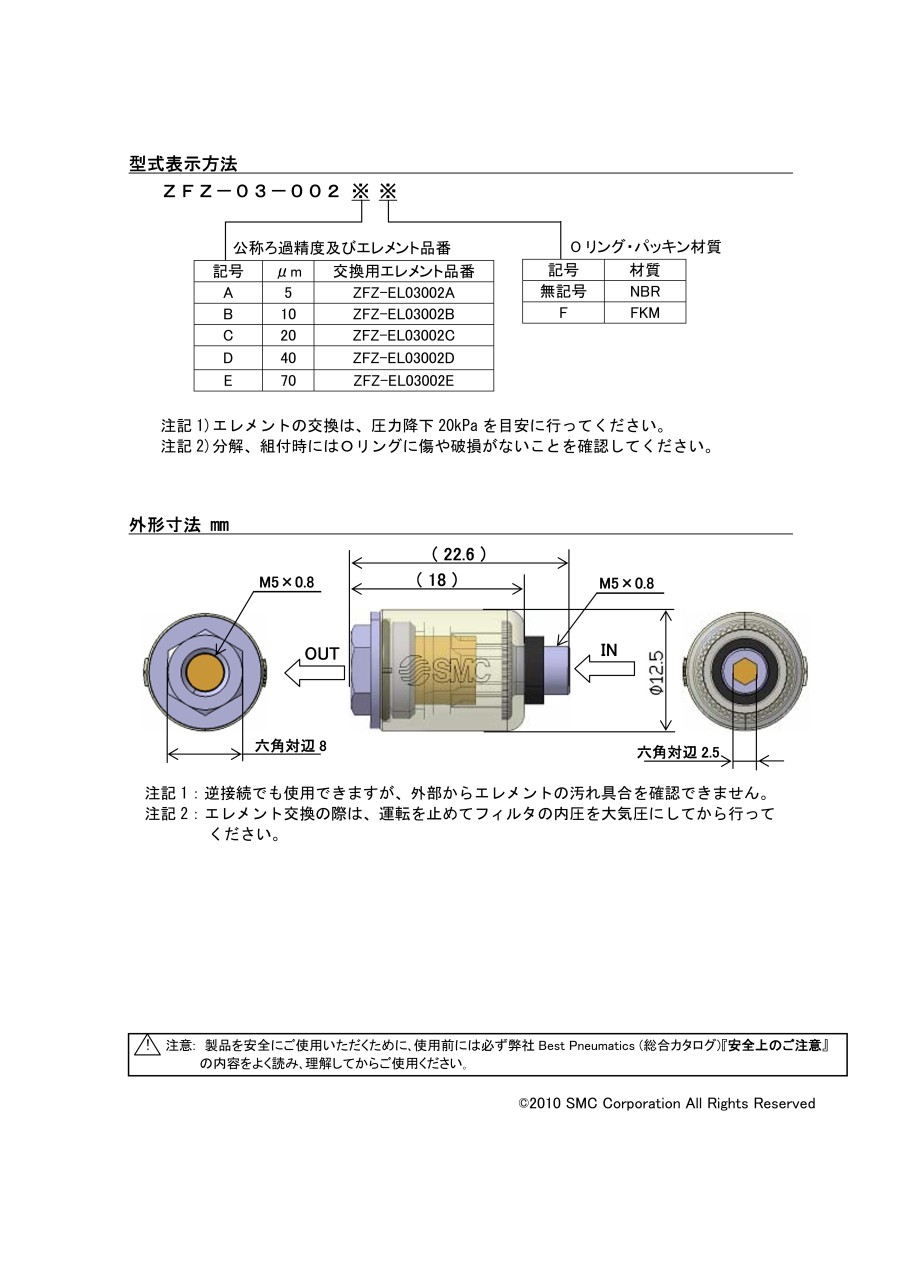

型式表示方法

注記1）エレメントの交換は、圧力降下20kPaを目安に行ってください。
注記2）分解、組付時にはOリングに傷や破損がないことを確認してください。

外形寸法 mm

注記1：逆接続でも使用できますが、外部からエレメントの汚れ具合を確認できません。
注記2：エレメント交換の際は、運転を止めてフィルタの内圧を大気圧にしてから行ってください。

型番リスト

表示件数

型番

ZFZ-03-002B

ZFZ-EL03002C

種類	ろ過度	フィルタ交換	接続種類（IN側）	配管ねじの呼び（IN側）	適用機種	関連部品種類	使用圧力範囲	使用および周囲温度	交換エレメント	材質	最小発注数量

標準	10μm	可	M	M5	-	-	-100～500kPa	0～60℃（但し凍結しないこと）	ZFZ-EL03002B	NBR（Oリング・パッキン）	1個
フィルタエレメント	20μm	-	-	-	ZFZ-03-002C	エレメント	-	-	-	-	1個

通常単価(税別) (税込単価)	通常出荷日

1,936円 ( 2,130円 )	6日目
408円 ( 449円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

フィルタ容積を小さくすることで、ワーク吸着時の真空圧力到達時間を短縮。
主に、チップマウンタ等で使用されます。
【特長】
・耐アルコール性向上
・正負圧両用
・圧力損失低減
・取扱性向上

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページはこちらから、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方はこちらから、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
