日本ピスコ

ロボットハンドフレームシステム HML

カタログ

通常単価(税別): 1,187円～116,291円

税込単価: 1,306円～127,920円

通常出荷日：9日目～19日目

【特長】・最大16個の真空パッドを取付け可能・ハンド設計不要・メインバーとパッドバー共に長さが異なる2...

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
その他ロボット部品はこちら

よく一緒に見られています

日本ピスコ

通常出荷日：9 日目

未確定：候補が40型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

型番リスト
詳細情報
カタログ

型番リスト

表示件数

型番

種類

仕様

配管フランジ高さ

(mm)

メインバー調整最大幅

(mm)

パッドホルダ隔壁部ネジサイズ

パッドバー調整最大幅

(mm)

取付パッド数

穴径

(Φ)

回転位置決め

フランジネジサイズ

ロボットフランジ側P.C.D.

(mm)

ネジサイズ

フレームセット内容

最小発注数量

フレームセット	複数取付けハンドアルミバータイプ	47	144	M14×1	120	4	-	なし	-	-	-	配管フランジ×1、メインバー×1、パッドバー×2～8、真空パッド固定用ワッシャー×4～16、真空パッド固定用ナット×4～16、その他（組立付属品一式）	1個
フレームセット	複数取付けハンドアルミバータイプ	47	144	M14×1	120	6	-	なし	-	-	-	配管フランジ×1、メインバー×1、パッドバー×2～8、真空パッド固定用ワッシャー×4～16、真空パッド固定用ナット×4～16、その他（組立付属品一式）	1個
フレームセット	複数取付けハンドアルミバータイプ	47	210	M10×1	120	10	-	なし	-	-	-	配管フランジ×1、メインバー×1、パッドバー×2～8、真空パッド固定用ワッシャー×4～16、真空パッド固定用ナット×4～16、その他（組立付属品一式）	1個
フレームセット	複数取付けハンドアルミバータイプ	47	210	M10×1	206	4	-	なし	-	-	-	配管フランジ×1、メインバー×1、パッドバー×2～8、真空パッド固定用ワッシャー×4～16、真空パッド固定用ナット×4～16、その他（組立付属品一式）	1個
フレームセット	複数取付けハンドアルミバータイプ	47	210	M10×1	206	16	-	なし	-	-	-	配管フランジ×1、メインバー×1、パッドバー×2～8、真空パッド固定用ワッシャー×4～16、真空パッド固定用ナット×4～16、その他（組立付属品一式）	1個
フレームセット	複数取付けハンドアルミバータイプ	47	210	M12×1	206	4	-	なし	-	-	-	配管フランジ×1、メインバー×1、パッドバー×2～8、真空パッド固定用ワッシャー×4～16、真空パッド固定用ナット×4～16、その他（組立付属品一式）	1個
フレームセット	複数取付けハンドアルミバータイプ	47	210	M14×1	120	6	-	なし	-	-	-	配管フランジ×1、メインバー×1、パッドバー×2～8、真空パッド固定用ワッシャー×4～16、真空パッド固定用ナット×4～16、その他（組立付属品一式）	1個
フレームセット	複数取付けハンドアルミバータイプ	47	210	M14×1	120	8	-	なし	-	-	-	配管フランジ×1、メインバー×1、パッドバー×2～8、真空パッド固定用ワッシャー×4～16、真空パッド固定用ナット×4～16、その他（組立付属品一式）	1個
フレームセット	複数取付けハンドアルミバータイプ	47	210	M14×1	206	4	-	なし	-	-	-	配管フランジ×1、メインバー×1、パッドバー×2～8、真空パッド固定用ワッシャー×4～16、真空パッド固定用ナット×4～16、その他（組立付属品一式）	1個
フレームセット	複数取付けハンドアルミバータイプ	47	210	M14×1	206	6	-	なし	-	-	-	配管フランジ×1、メインバー×1、パッドバー×2～8、真空パッド固定用ワッシャー×4～16、真空パッド固定用ナット×4～16、その他（組立付属品一式）	1個
フレームセット	複数取付けハンドアルミバータイプ	47	144	M10×1	120	4	-	あり（P.C.D. 31.5 M5フランジのロボット）	-	-	-	配管フランジ×1、メインバー×1、パッドバー×2～8、真空パッド固定用ワッシャー×4～16、真空パッド固定用ナット×4～16、その他（組立付属品一式）	1個
フレームセット	複数取付けハンドアルミバータイプ	47	144	M14×1	120	6	-	あり（P.C.D. 31.5 M5フランジのロボット）	-	-	-	配管フランジ×1、メインバー×1、パッドバー×2～8、真空パッド固定用ワッシャー×4～16、真空パッド固定用ナット×4～16、その他（組立付属品一式）	1個
フレームセット	複数取付けハンドアルミバータイプ	47	210	M10×1	206	4	-	あり（P.C.D. 31.5 M5フランジのロボット）	-	-	-	配管フランジ×1、メインバー×1、パッドバー×2～8、真空パッド固定用ワッシャー×4～16、真空パッド固定用ナット×4～16、その他（組立付属品一式）	1個
フレームセット	複数取付けハンドアルミバータイプ	47	210	M14×1	120	4	-	あり（P.C.D. 31.5 M5フランジのロボット）	-	-	-	配管フランジ×1、メインバー×1、パッドバー×2～8、真空パッド固定用ワッシャー×4～16、真空パッド固定用ナット×4～16、その他（組立付属品一式）	1個
フレームセット	複数取付けハンドアルミバータイプ	47	210	M14×1	206	4	-	あり（P.C.D. 31.5 M5フランジのロボット）	-	-	-	配管フランジ×1、メインバー×1、パッドバー×2～8、真空パッド固定用ワッシャー×4～16、真空パッド固定用ナット×4～16、その他（組立付属品一式）	1個
フレームセット	複数取付けハンドアルミバータイプ	47	210	M14×1	206	8	-	あり（P.C.D. 31.5 M5フランジのロボット）	-	-	-	配管フランジ×1、メインバー×1、パッドバー×2～8、真空パッド固定用ワッシャー×4～16、真空パッド固定用ナット×4～16、その他（組立付属品一式）	1個
フレームセット	複数取付けハンドアルミバータイプ	47	210	M16×1	122	6	-	あり（P.C.D. 31.5 M5フランジのロボット）	-	-	-	配管フランジ×1、メインバー×1、パッドバー×2～8、真空パッド固定用ワッシャー×4～16、真空パッド固定用ナット×4～16、その他（組立付属品一式）	1個
フレームセット	複数取付けハンドアルミバータイプ	67	210	M14×1	206	4	-	なし	-	-	-	配管フランジ×1、メインバー×1、パッドバー×2～8、真空パッド固定用ワッシャー×4～16、真空パッド固定用ナット×4～16、その他（組立付属品一式）	1個
フレームセット	複数取付けハンドアルミバータイプ	67	144	M12×1	206	4	-	あり（P.C.D. 31.5 M5フランジのロボット）	-	-	-	配管フランジ×1、メインバー×1、パッドバー×2～8、真空パッド固定用ワッシャー×4～16、真空パッド固定用ナット×4～16、その他（組立付属品一式）	1個
フレームセット	複数取付けハンドアルミバータイプ	67	210	M12×1	206	4	-	あり（P.C.D. 31.5 M5フランジのロボット）	-	-	-	配管フランジ×1、メインバー×1、パッドバー×2～8、真空パッド固定用ワッシャー×4～16、真空パッド固定用ナット×4～16、その他（組立付属品一式）	1個
フレームセット	複数取付けハンドアルミバータイプ	67	210	M14×1	206	8	-	あり（P.C.D. 31.5 M5フランジのロボット）	-	-	-	配管フランジ×1、メインバー×1、パッドバー×2～8、真空パッド固定用ワッシャー×4～16、真空パッド固定用ナット×4～16、その他（組立付属品一式）	1個
メインバー	-	-	144	-	-	-	-	-	-	-	-	-	5個
メインバー	-	-	210	-	-	-	-	-	-	-	-	-	2個
真空パッド固定用ナット	-	-	-	-	-	-	-	-	-	-	M10×1	-	10個
真空パッド固定用ナット	-	-	-	-	-	-	-	-	-	-	M12×1	-	10個
真空パッド固定用ナット	-	-	-	-	-	-	-	-	-	-	M14×1	-	10個
真空パッド固定用ナット	-	-	-	-	-	-	-	-	-	-	M16×1	-	10個
パッドバー	-	-	-	M10、M12、M14	120	-	-	-	-	-	-	-	5個
パッドバー	-	-	-	M10、M12、M14	206	-	-	-	-	-	-	-	5個
パッドバー	-	-	-	M16	122	-	-	-	-	-	-	-	5個
パッドバー	-	-	-	M16	204	-	-	-	-	-	-	-	5個
配管フランジ	-	47	-	-	-	-	-	-	M5	31.5	-	-	2個
配管フランジ	回転位置決めノックピン付	47	-	-	-	-	-	-	M5	31.5	-	-	2個
配管フランジ	-	67	-	-	-	-	-	-	M5	31.5	-	-	1個
配管フランジ	回転位置決めノックピン付	67	-	-	-	-	-	-	M5	31.5	-	-	1個
パッドバー固定用ネジプレート	-	-	-	-	-	-	-	-	-	-	M5×0.8	-	5個
真空パッド固定用ワッシャー	-	-	-	-	-	-	10	-	-	-	-	-	10個
真空パッド固定用ワッシャー	-	-	-	-	-	-	12	-	-	-	-	-	10個
真空パッド固定用ワッシャー	-	-	-	-	-	-	14	-	-	-	-	-	10個
真空パッド固定用ワッシャー	-	-	-	-	-	-	16	-	-	-	-	-	10個

通常単価(税別) (税込単価)	通常出荷日

42,218円 ( 46,440円 )	19日目
54,121円 ( 59,533円 )	19日目
78,476円 ( 86,324円 )	19日目
43,293円 ( 47,622円 )	19日目
116,291円 ( 127,920円 )	19日目
43,293円 ( 47,622円 )	19日目
54,669円 ( 60,136円 )	19日目
66,572円 ( 73,229円 )	19日目
43,293円 ( 47,622円 )	19日目
55,461円 ( 61,007円 )	19日目
42,369円 ( 46,606円 )	19日目
54,272円 ( 59,699円 )	19日目
43,444円 ( 47,788円 )	19日目
42,917円 ( 47,209円 )	19日目
43,444円 ( 47,788円 )	19日目
67,777円 ( 74,555円 )	19日目
55,633円 ( 61,196円 )	19日目
44,009円 ( 48,410円 )	19日目
43,610円 ( 47,971円 )	19日目
44,160円 ( 48,576円 )	19日目
68,493円 ( 75,342円 )	19日目
7,238円 ( 7,962円 )	9日目
7,788円 ( 8,567円 )	9日目
1,187円 ( 1,306円 )	9日目
1,187円 ( 1,306円 )	9日目
1,187円 ( 1,306円 )	9日目
1,329円 ( 1,462円 )	9日目
4,019円 ( 4,421円 )	9日目
4,282円 ( 4,710円 )	9日目
4,019円 ( 4,421円 )	9日目
4,357円 ( 4,793円 )	9日目
11,750円 ( 12,925円 )	9日目
11,909円 ( 13,100円 )	9日目
12,502円 ( 13,752円 )	9日目
12,659円 ( 13,925円 )	9日目
2,703円 ( 2,973円 )	9日目
1,498円 ( 1,648円 )	9日目
1,498円 ( 1,648円 )	9日目
1,498円 ( 1,648円 )	9日目
1,498円 ( 1,648円 )	9日目

詳細情報

基本情報

基本情報

【特長】
・最大16個の真空パッドを取付け可能
・ハンド設計不要
・メインバーとパッドバー共に長さが異なる2種類を用意
・ロボットとハンドを繋ぐ『ロボットフランジ変換アタッチメント』を各ロボットメーカーに合わせて用意
・曲げ形状により強度を確保
・バーには、位置決めに大変便利な目盛りを付き

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
その他ロボット部品はこちら

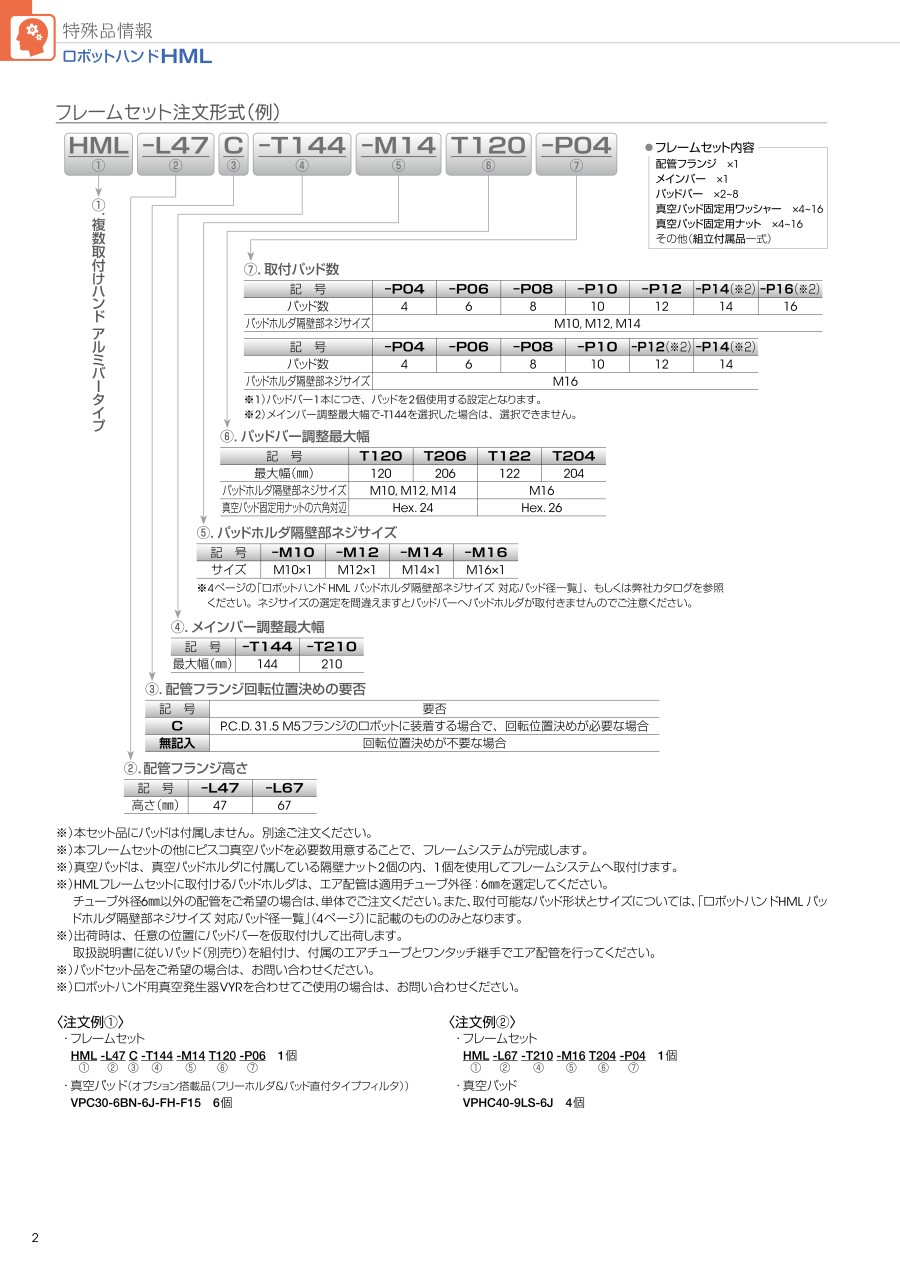

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
