スガツネ工業

LAMP ドロップ蝶番 SDH-P型

カタログ

通常単価(税別): 301円～873円

税込単価: 331円～960円

通常出荷日：4日目

【特長】・3方向の調整ができるドロップ蝶番です・ねじを垂直に取り付けられるため簡単に施工でき、板金にも...

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
取扱い上のご注意（メーカーカタログのP.3）を必ずご確認ください。
コンパクトソフトダウンステーCSD-10-TV型（メーカーカタログのP.378）、ソフトダウンステーSDS-100型、SDS-C100型（メーカーカタログのP.376）、ソフトダウンステーSDS-100-TV型、SDS-C100-TV型（メーカーカタログのP.380）、ソフトダウンステーNSDX-10（R/L）Ｋ（メーカーカタログのP.374）、ソフトダウンステーNSDX-10（R/L）Ｋ-TV（メーカーカタログのP.382）などのステーを併用し、下開き扉用の蝶番としてご使用ください。
取付の際に扉を開いた状態で蝶番の開き方向の負荷が掛からないようにしてください。

よく一緒に見られています

スガツネ工業

通常出荷日：在庫品1日目

よく一緒に見られています

スガツネ工業

通常出荷日：在庫品1日目

未確定：候補が7型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

型番リスト
詳細情報
カタログ

型番リスト

表示件数

型番

種類

本体材料

取付穴タイプ

取付方法

付加機能

長さ【範囲選択】

(mm)

長さ

(mm)

幅【範囲選択】

(mm)

幅

(mm)

用途

開き角度

(deg)

本体仕上

仕様

色

扉厚

(mm)

仕上

材料（詳細）

種類（詳細）

最小発注数量

特殊蝶番	鋼	[皿穴] 皿穴	ねじ止め	なし（通常）	40.1～50	44	55.1～65	64	標準	90	ニッケルめっき	-	-	16～20	-	-	ドロップ蝶番	1個
特殊蝶番	鋼	[皿穴] 皿穴	ねじ止め	なし（通常）	40.1～50	44	55.1～65	64	標準	90	ニッケルめっき	-	カバー：ブラック	16～20	-	-	ドロップ蝶番＋カバー	1個
特殊蝶番	鋼	[皿穴] 皿穴	ねじ止め	なし（通常）	40.1～50	44	55.1～65	64	標準	90	ニッケルめっき	-	-	16～20	カバー：ニッケルめっき	-	ドロップ蝶番＋カバー	1個
特殊蝶番	鋼	[皿穴] 皿穴	ねじ止め	なし（通常）	40.1～50	44	55.1～65	64	標準	90	ニッケルめっき	-	カバー：ホワイト	16～20	-	-	ドロップ蝶番＋カバー	1個
蝶番関連部品	-	-	-	-	-	-	-	-	-	-	-	ソケットカバー+マウンティングプレートカバー	ブラック	-	-	ABS樹脂	カバーセット	1個
蝶番関連部品	-	-	-	-	-	-	-	-	-	-	-	ソケットカバー+マウンティングプレートカバー	-	-	ニッケルめっき	ABS樹脂	カバーセット	1個
蝶番関連部品	-	-	-	-	-	-	-	-	-	-	-	ソケットカバー+マウンティングプレートカバー	ホワイト	-	-	ABS樹脂	カバーセット	1個

通常単価(税別) (税込単価)	通常出荷日

411円 ( 452円 )	4日目
781円 ( 859円 )	4日目
873円 ( 960円 )	4日目
711円 ( 782円 )	4日目
301円 ( 331円 )	4日目
464円 ( 510円 )	4日目
301円 ( 331円 )	4日目

詳細情報

基本情報

基本情報

【特長】
・3方向の調整ができるドロップ蝶番です
・ねじを垂直に取り付けられるため簡単に施工でき、板金にも取付できます
・従来品と比べてガタが少ない構造です

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
取扱い上のご注意（メーカーカタログのP.3）を必ずご確認ください。
コンパクトソフトダウンステーCSD-10-TV型（メーカーカタログのP.378）、ソフトダウンステーSDS-100型、SDS-C100型（メーカーカタログのP.376）、ソフトダウンステーSDS-100-TV型、SDS-C100-TV型（メーカーカタログのP.380）、ソフトダウンステーNSDX-10（R/L）Ｋ（メーカーカタログのP.374）、ソフトダウンステーNSDX-10（R/L）Ｋ-TV（メーカーカタログのP.382）などのステーを併用し、下開き扉用の蝶番としてご使用ください。
取付の際に扉を開いた状態で蝶番の開き方向の負荷が掛からないようにしてください。

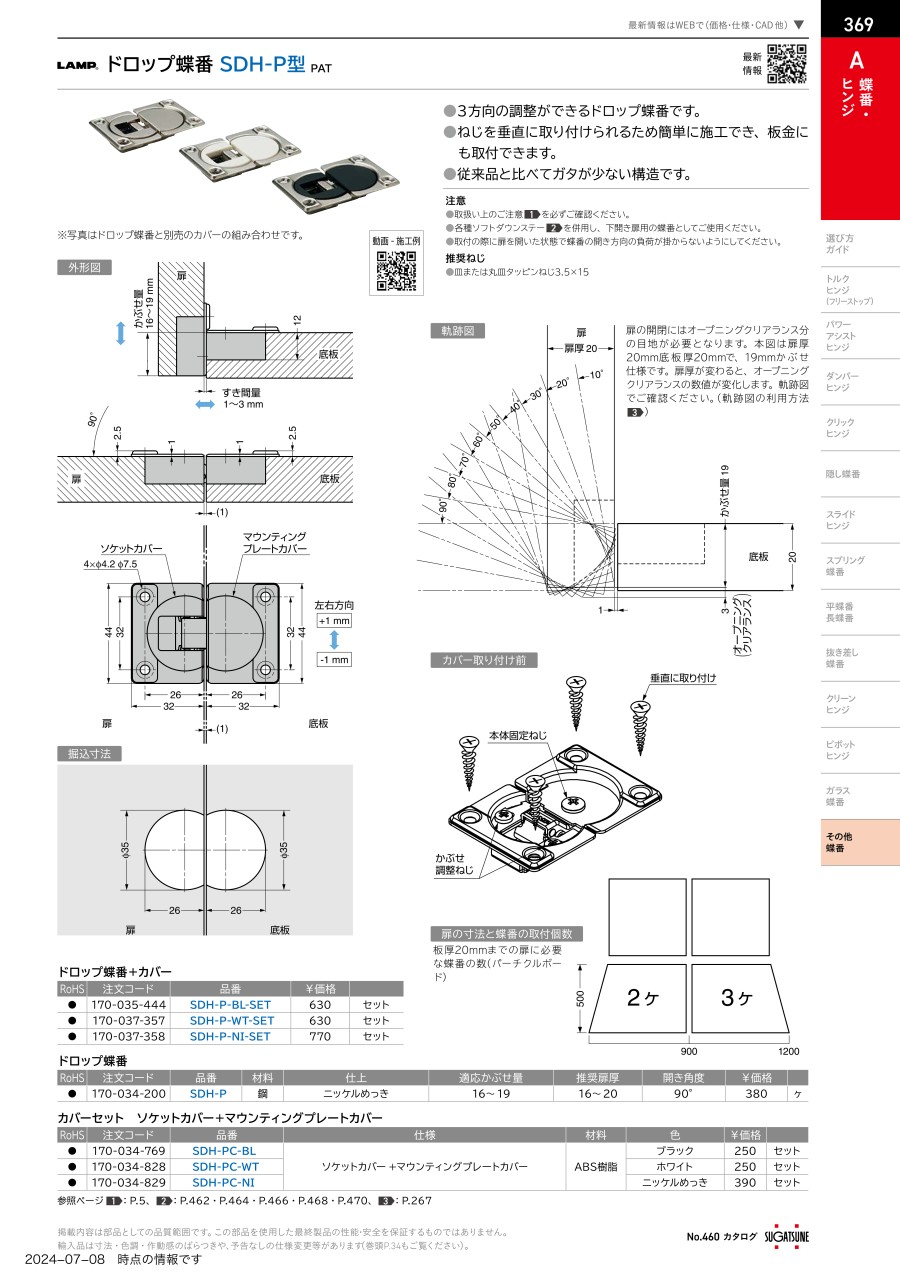

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
