メカニカル部品技術窓口

絞り込み条件

まずは条件を絞り込んでください

未確定：候補が3型番あります。

回転中心高さ（範囲）(mm)
~mm
- ～20
- 41～60
製品高さ（範囲）(mm)
ステージ座面からステージ上部取付面までの高さです。マイクロメータヘッド等は考慮しておりません。
~mm
- ～15.0
- 15.1～20.0
回転中心高さ(mm)
~mm
- 15±0.1
- 51±0.1
テーブルサイズ(厚み) H(mm)
~mm
- 15
- 20
ストローク(α角度)(deg)
~mm
- ±15
- ±20
勝手違い
~mm
- 標準
- 左右
ツマミ1回転の移動量
~mm
- 約1.27°
- 約2.83°
タイプ
~mm
- GOH-40A

シグマ光機

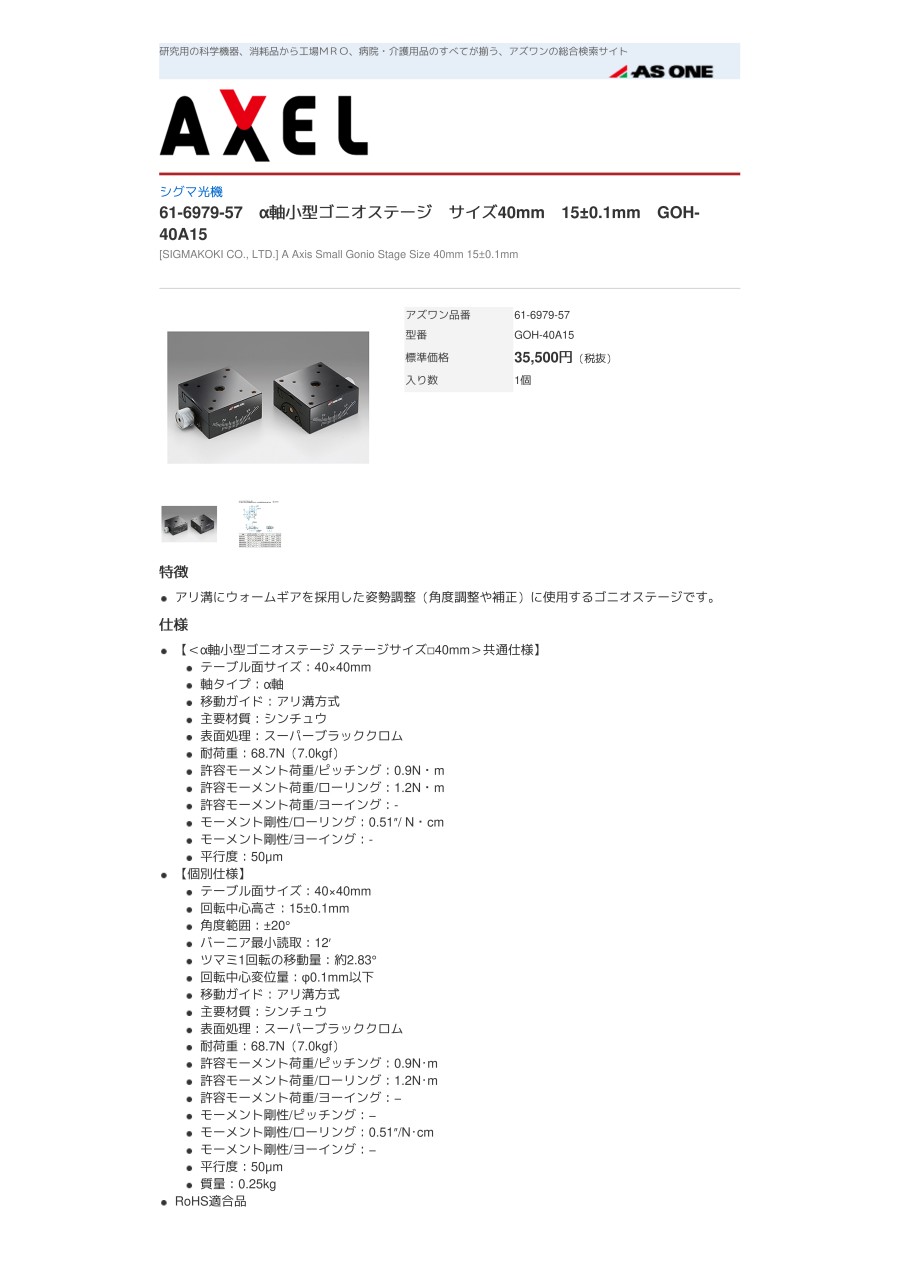

α軸小型ゴニオステージ

カタログ

通常単価(税別): 50,635円

税込単価: 55,699円

通常出荷日：お見積り

アリ溝にウォームギアを採用した姿勢調整（角度調整や補正）に使用するゴニオステージです。

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が3型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

型番リスト
詳細情報
カタログ

型番リスト

表示件数

型番

注文停止中

GOH-40A15

注文停止中

GOH-40A15R

注文停止中

GOH-40A51

回転中心高さ（範囲）

(mm)

製品高さ（範囲）

(mm)

回転中心高さ

(mm)

テーブルサイズ(厚み) H

(mm)

ストローク(α角度)

(deg)

勝手違い

ツマミ1回転の移動量

最小発注数量

～20	15.1～20.0	15±0.1	20	±20	標準	約2.83°	1個
～20	15.1～20.0	15±0.1	20	±20	左右	約2.83°	1個
41～60	～15.0	51±0.1	15	±15	標準	約1.27°	1個

通常単価(税別) (税込単価)	通常出荷日

50,635円 ( 55,699円 )	お見積り
50,635円 ( 55,699円 )	お見積り
50,635円 ( 55,699円 )	お見積り

詳細情報

基本情報

基本情報

アリ溝にウォームギアを採用した姿勢調整（角度調整や補正）に使用するゴニオステージです。

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

α軸小型ゴニオステージのレビュー

この商品のレビューはありません
