カムロック アダプター ホースシャンク(細) アルミ AL[633-ET]
![カムロック アダプター ホースシャンク(細) アルミ AL[633-ET]](https://content.misumi-ec.com/image/upload/t_product_main/t_misumi_wm/v1/p/jp/product/series/221303970524/221303970524_20221117191914.jpg)
- 通常単価(税別)
- 18,661円～23,989円
- 税込単価
- 20,527円～26,388円
ホース+バンド締めで取り付けて使用する着脱式継手です。◆◇用途◇◆工場設備配管・各種機械組込用継手◆◇...
詳細を確認- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 中東情勢により、購入数に限りがございます。複数回に分けての見積や注文のご要望には添えない場合がございます。あらかじめご了承ください
![カムロック カプラー ホースシャンク[633-C]](https://content.misumi-ec.com/image/upload/t_log_reco/t_misumi_wm/v1/p/jp/product/series/221005008738/221005008738_001_20230801115837.jpg)
![カムロック カプラー オネジ[633-BB]](https://content.misumi-ec.com/image/upload/t_log_reco/t_misumi_wm/v1/p/jp/product/series/221005008727/221005008727_001_20230801115837.jpg)
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
外観図
工場設備配管・各種機械組込用継手
仕様
| 型番 | 流体 | 主材質 | 素材詳細 |
|---|---|---|---|
| 633-ET AL | 空気 水（工業用水）油 | アルミ合金 | 継手本体：アルミ合金（AC4CH） |
規格表
| 品番 | 呼び径 | 寸法（mm） | ||||||
|---|---|---|---|---|---|---|---|---|
| インチ | ミリ | D | E | H | G | K | L | |
| 633-ET 5AL | 5" | 125 | 115 | 117 | 146 | 127 | 127 | 206 |
| 633-ET 6AL | 6" | 150 | 149 | 142 | 176 | 152 | 143 | 221 |
※漏れ・抜け防止のため、アッセンブリーの際は確実に締め付けてください。
詳細情報
基本情報
ホース+バンド締めで取り付けて使用する着脱式継手です。◆◇用途◇◆
工場設備配管・各種機械組込用継手
◆◇特長◇◆
【簡単接続】アダプターをカプラーに挿入し、カプラーのカムアームを引きつけるだけで接続可能
【作業標準化】一人で着脱作業を行うことができ、特別な技術もいらず、誤操作の心配なし
【高い信頼性】厳格なMIL規格によって、耐久性、耐圧性、耐熱性、耐腐食性において優れた性能
【安心・安全】振動などの影響でカムアームがゆるんでも、45°で一旦止まり、流体漏れを防止
【様々な流体に対応】アルミ・ステンレスがあり、流体に応じて選定可能
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 中東情勢により、購入数に限りがございます。複数回に分けての見積や注文のご要望には添えない場合がございます。あらかじめご了承ください

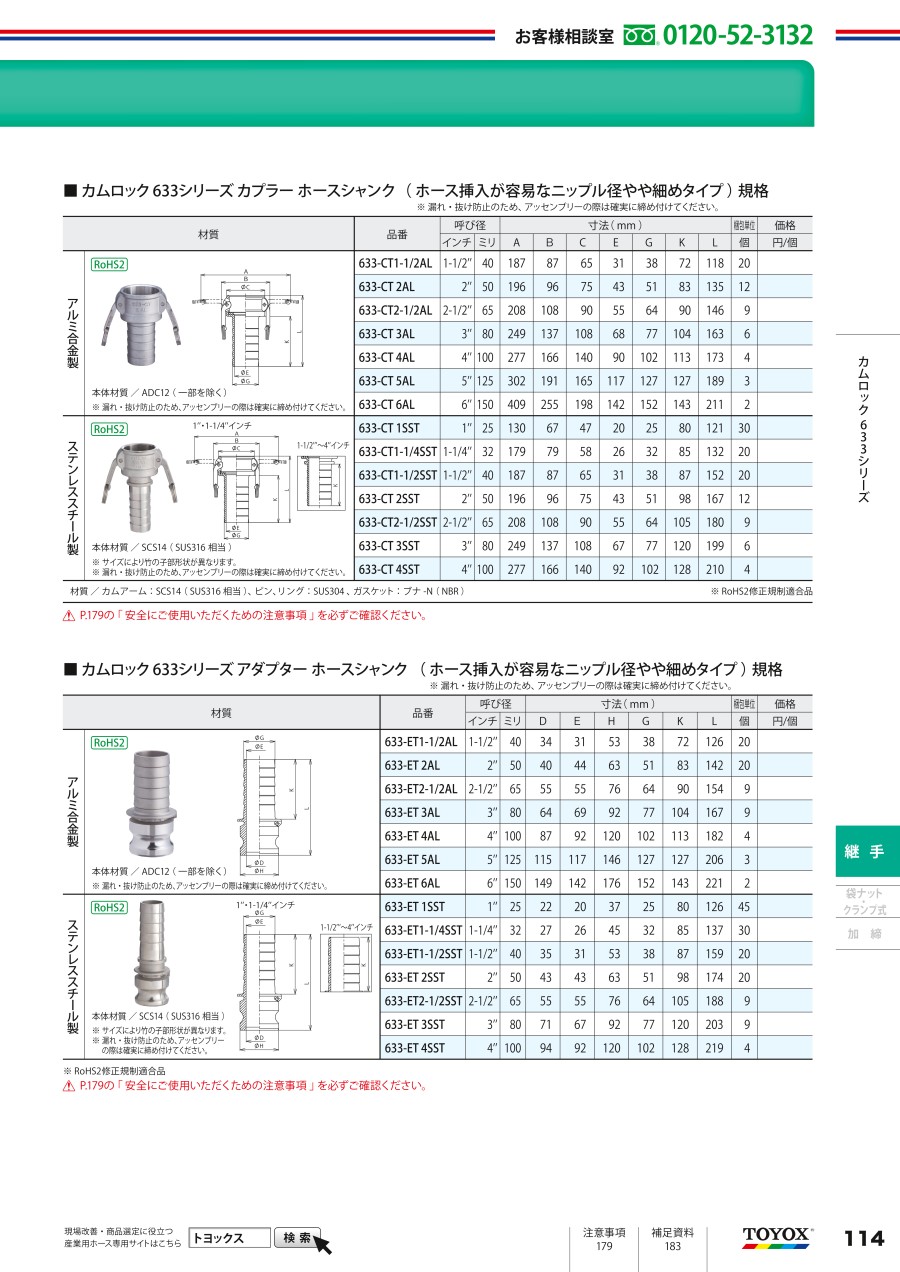

カタログ
