カムロック カプラー(安全ロック付き) オネジ[633-BBL]
![カムロック カプラー(安全ロック付き) オネジ[633-BBL]](https://content.misumi-ec.com/image/upload/t_product_main/t_misumi_wm/v1/p/jp/product/series/221303970478/221303970478_20221117191913.jpg)
![カムロック カプラー(安全ロック付き) オネジ[633-BBL]](http://content.misumi-ec.com/image/upload/t_product_thum/t_misumi_wm/v1/p/jp/product/series/221303970478/221303970478_20250903081440.jpg)
![カムロック カプラー(安全ロック付き) オネジ[633-BBL]](http://content.misumi-ec.com/image/upload/t_product_thum/t_misumi_wm/v1/p/jp/product/series/221303970478/221303970478_20250903081441.jpg)
![カムロック カプラー(安全ロック付き) オネジ[633-BBL]](http://content.misumi-ec.com/image/upload/t_product_thum/t_misumi_wm/v1/p/jp/product/series/221303970478/221303970478_20250903081442.jpg)
![カムロック カプラー(安全ロック付き) オネジ[633-BBL]](http://content.misumi-ec.com/image/upload/t_product_thum/t_misumi_wm/v1/p/jp/product/series/221303970478/221303970478_20250903081443.jpg)
- 通常単価(税別)
- 5,683円～66,985円
- 税込単価
- 6,251円～73,684円
配管等のメネジ部に取り付けて使用する着脱式継手です。◆◇用途◇◆工場設備配管・各種機械組込用継手◆◇特...
詳細を確認- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 中東情勢により、購入数に限りがございます。複数回に分けての見積や注文のご要望には添えない場合がございます。あらかじめご了承ください
![カムロック アダプター オネジ[633-FB]](https://content.misumi-ec.com/image/upload/t_log_reco/t_misumi_wm/v1/p/jp/product/series/221005008783/221005008783_001_20230801115837.jpg)
![カムロック カプラー オネジ[633-BB]](https://content.misumi-ec.com/image/upload/t_log_reco/t_misumi_wm/v1/p/jp/product/series/221005008727/221005008727_001_20230801115837.jpg)
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
外観図
工場設備配管・各種機械組込用継手
仕様
| 型番 | 流体 | 主材質 | 素材詳細 | 機能 |
|---|---|---|---|---|
| 633-BBL AL | 空気 水（工業用水）油 | アルミ合金 | 継手本体：アルミ合金（ADC12） カムアーム：SCS14（SUS316相当） スプリング、アーム固定部品、ピン・リング：SUS304 ガスケット：ブナN（NBR） | アームの安全ロック |
| 633-BBL SST | 空気 水（工業用水）薬品 溶剤・塗料 油 飲料・飲用水 食品 | SUS | 継手本体、カムアーム：SCS14（SUS316相当） スプリング、アーム固定部品、ピン・リング：SUS304 ガスケット：ブナN（NBR） | |
| 633-BBL PP | 空気 水（工業用水）薬品 溶剤・塗料 油 飲料・飲用水 食品 | PP | 継手本体：PP カムアーム：SCS14（SUS316相当） スプリング、アーム固定部品、ピン・リング：SUS304 ガスケット：ブナN（NBR） | |
| 633-BBL BR | 空気 水（工業用水）油 | ブロンズ（青銅） | 継手本体：ブロンズ CAC406（BC6）青銅 カムアーム：SCS14（SUS316相当） スプリング、アーム固定部品、ピン・リング：SUS304 ガスケット：ブナN（NBR） |
- 継手外れ防止
- 現場施工可
- 再使用可
※ガスケットは流体により選定できます。

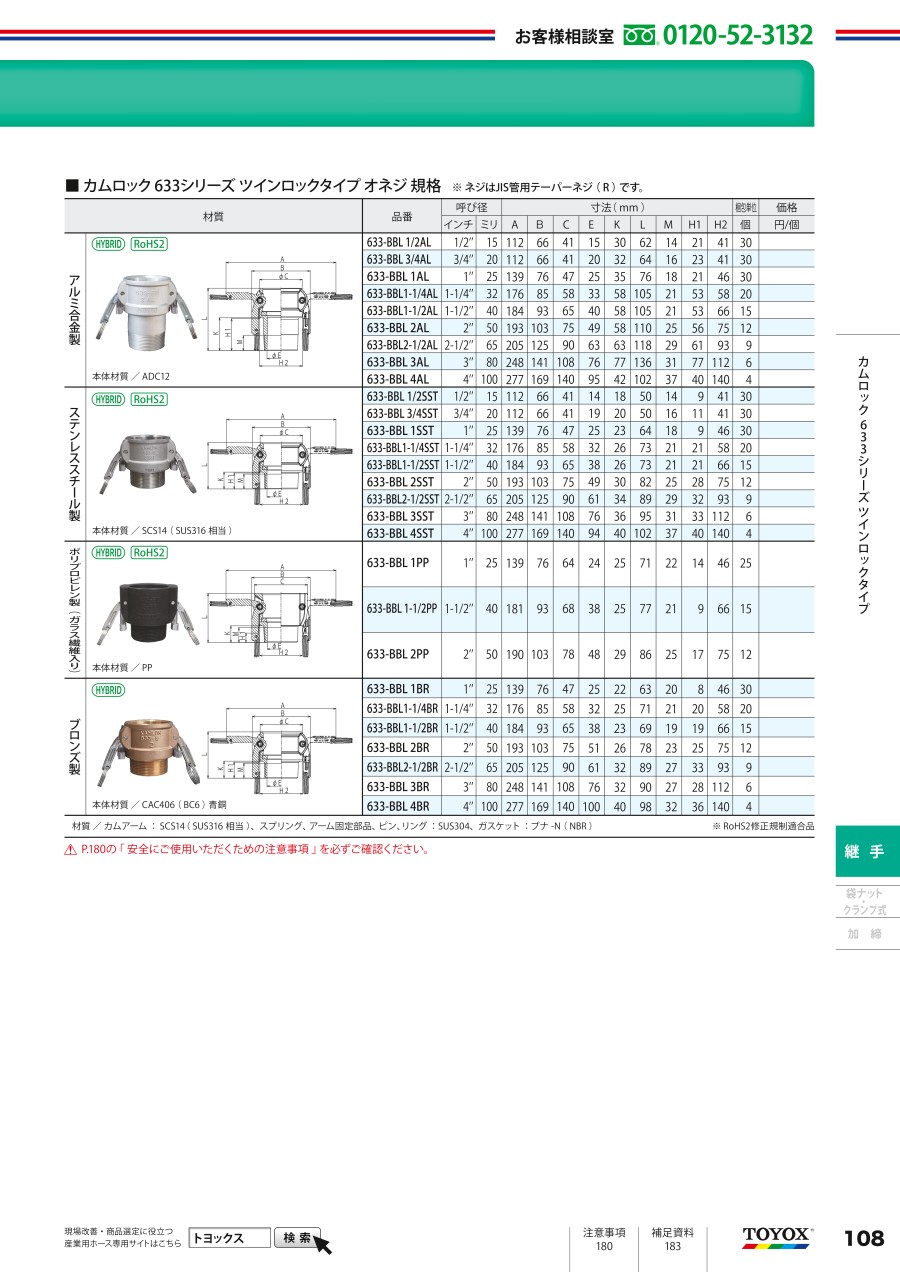

633-BBL AL規格表
| 品番 | 呼び径 | 寸法（mm） | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| インチ | ミリ | A | B | C | E | K | L | M | H1 | H2 | |
| 633-BBL 1/2AL | 1/2" | 15 | 112 | 66 | 41 | 15 | 30 | 62 | 14 | 21 | 41 |
| 633-BBL 3/4AL | 3/4" | 20 | 112 | 66 | 41 | 20 | 32 | 64 | 16 | 23 | 41 |
| 633-BBL 1AL | 1" | 25 | 139 | 76 | 47 | 25 | 35 | 76 | 18 | 21 | 46 |
| 633-BBL1-1/4AL | 1-1/4" | 32 | 176 | 85 | 58 | 33 | 58 | 105 | 21 | 53 | 58 |
| 633-BBL1-1/2AL | 1-1/2" | 40 | 184 | 93 | 65 | 40 | 58 | 105 | 21 | 53 | 66 |
| 633-BBL 2AL | 2" | 50 | 193 | 103 | 75 | 49 | 58 | 110 | 25 | 56 | 75 |
| 633-BBL2-1/2AL | 2-1/2" | 65 | 205 | 125 | 90 | 63 | 63 | 118 | 29 | 61 | 93 |
| 633-BBL 3AL | 3" | 80 | 248 | 141 | 108 | 76 | 77 | 136 | 31 | 77 | 112 |
| 633-BBL 4AL | 4" | 100 | 277 | 169 | 140 | 95 | 42 | 102 | 37 | 40 | 140 |
※ネジはJIS管用テーパーネジ（R）です。
633-BBL SST規格表
| 品番 | 呼び径 | 寸法（mm） | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| インチ | ミリ | A | B | C | E | K | L | M | H1 | H2 | |
| 633-BBL 1/2SST | 1/2" | 15 | 112 | 66 | 41 | 14 | 18 | 50 | 14 | 9 | 41 |
| 633-BBL 3/4SST | 3/4" | 20 | 112 | 66 | 41 | 19 | 20 | 50 | 16 | 11 | 41 |
| 633-BBL 1SST | 1" | 25 | 139 | 76 | 47 | 25 | 23 | 64 | 18 | 9 | 46 |
| 633-BBL1-1/4SST | 1-1/4" | 32 | 176 | 85 | 58 | 32 | 26 | 73 | 21 | 21 | 58 |
| 633-BBL1-1/2SST | 1-1/2" | 40 | 184 | 93 | 65 | 38 | 26 | 73 | 21 | 21 | 66 |
| 633-BBL 2SST | 2" | 50 | 193 | 103 | 75 | 49 | 30 | 82 | 25 | 28 | 75 |
| 633-BBL2-1/2SST | 2-1/2" | 65 | 205 | 125 | 90 | 61 | 34 | 89 | 29 | 32 | 93 |
| 633-BBL 3SST | 3" | 80 | 248 | 141 | 108 | 76 | 36 | 95 | 31 | 33 | 112 |
| 633-BBL 4SST | 4" | 100 | 277 | 169 | 140 | 94 | 40 | 102 | 37 | 40 | 140 |
※ネジはJIS管用テーパーネジ（R）です。
633-BBL PP規格表
| 品番 | 呼び径 | 寸法（mm） | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| インチ | ミリ | A | B | C | E | K | L | M | H1 | H2 | |
| 633-BBL 1PP | 1" | 25 | 139 | 76 | 64 | 24 | 25 | 71 | 22 | 14 | 46 |
| 633-BBL 1-1/2PP | 1-1/2" | 40 | 181 | 93 | 68 | 38 | 25 | 77 | 21 | 9 | 66 |
| 633-BBL 2PP | 2" | 50 | 190 | 103 | 78 | 48 | 29 | 86 | 25 | 17 | 75 |
※ネジはJIS管用テーパーネジ（R）です。
633-BBL BR規格表
| 品番 | 呼び径 | 寸法（mm） | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| インチ | ミリ | A | B | C | E | K | L | M | H1 | H2 | |
| 633-BBL 1BR | 1" | 25 | 139 | 76 | 47 | 25 | 22 | 63 | 20 | 8 | 46 |
| 633-BBL1-1/4BR | 1-1/4" | 32 | 176 | 85 | 58 | 32 | 25 | 71 | 21 | 20 | 58 |
| 633-BBL1-1/2BR | 1-1/2" | 40 | 184 | 93 | 65 | 38 | 23 | 69 | 19 | 19 | 66 |
| 633-BBL 2BR | 2" | 50 | 193 | 103 | 75 | 51 | 26 | 78 | 23 | 25 | 75 |
| 633-BBL2-1/2BR | 2-1/2" | 65 | 205 | 125 | 90 | 61 | 32 | 89 | 27 | 33 | 93 |
| 633-BBL 3BR | 3" | 80 | 248 | 141 | 108 | 76 | 32 | 90 | 27 | 28 | 112 |
| 633-BBL 4BR | 4" | 100 | 277 | 169 | 140 | 100 | 40 | 98 | 32 | 36 | 140 |
※ネジはJIS管用テーパーネジ（R）です。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
6,697円 ( 7,367円 ) | 3日目 |
7,022円 ( 7,724円 ) | 3日目 |
19,763円 ( 21,739円 ) | 3日目 |
7,806円 ( 8,587円 ) | 3日目 |
18,044円 ( 19,848円 ) | 3日目 |
5,822円 ( 6,404円 ) | 3日目 |
15,216円 ( 16,738円 ) | 3日目 |
5,797円 ( 6,377円 ) | 3日目 |
5,683円 ( 6,251円 ) | 3日目 |
16,407円 ( 18,048円 ) | 3日目 |
10,673円 ( 11,740円 ) | 3日目 |
33,359円 ( 36,695円 ) | 3日目 |
7,021円 ( 7,723円 ) | 3日目 |
7,830円 ( 8,613円 ) | 3日目 |
23,669円 ( 26,036円 ) | 3日目 |
5,994円 ( 6,593円 ) | 3日目 |
15,522円 ( 17,074円 ) | 3日目 |
13,502円 ( 14,852円 ) | 3日目 |
45,460円 ( 50,006円 ) | 3日目 |
19,402円 ( 21,342円 ) | 3日目 |
66,985円 ( 73,684円 ) | 3日目 |
詳細情報
基本情報
配管等のメネジ部に取り付けて使用する着脱式継手です。◆◇用途◇◆
工場設備配管・各種機械組込用継手
◆◇特長◇◆
【簡単接続】アダプターをカプラーに挿入し、カプラーのカムアームを引きつけるだけで接続可能
【作業標準化】一人で着脱作業を行うことができ、特別な技術もいらず、誤操作の心配なし
【作業時間短縮】外れ防止のため、アームを針金やヒモで縛る面倒がなく作業時間を削減
【作業性アップ】アームを開いた状態で仮止めできるためカムロック同士の接続作業がスムーズ
【安全性アップ】アームを簡単にロックでき、不意なアームのゆるみ、外れを防止し安全・安心
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 中東情勢により、購入数に限りがございます。複数回に分けての見積や注文のご要望には添えない場合がございます。あらかじめご了承ください
