エアスライドテーブル MXSシリーズアジャスタ・アジャストボルト

カタログ |

通常単価(税別): 1,191円～9,214円

税込単価: 1,310円～10,135円

通常出荷日：在庫品1日目～6日目一部当日出荷可能

エアスライドテーブルMXSシリーズのアジャスタ、アジャストボルトです。

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像はイメージです。実際の商品とは異なりますのでご注意ください。
■SMC エアシリンダ製品の選定・技術情報
特集ページはこちらから、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方はこちらから、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。

詳細を確認

よく一緒に見られています

SMC

エアスライドテーブル MXQシリーズアジャスタ・アジャストボルト

通常価格(税別)： 1,102円 (税込価格：1,212円)

通常出荷日：在庫品1日目

よく一緒に見られています

SMC

エアスライドテーブルクリーン・低発塵 13／20／22-MXSシリーズ

通常価格(税別)： 24,169円 (税込価格：26,586円)

通常出荷日：3 日目～

未確定：候補が33型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

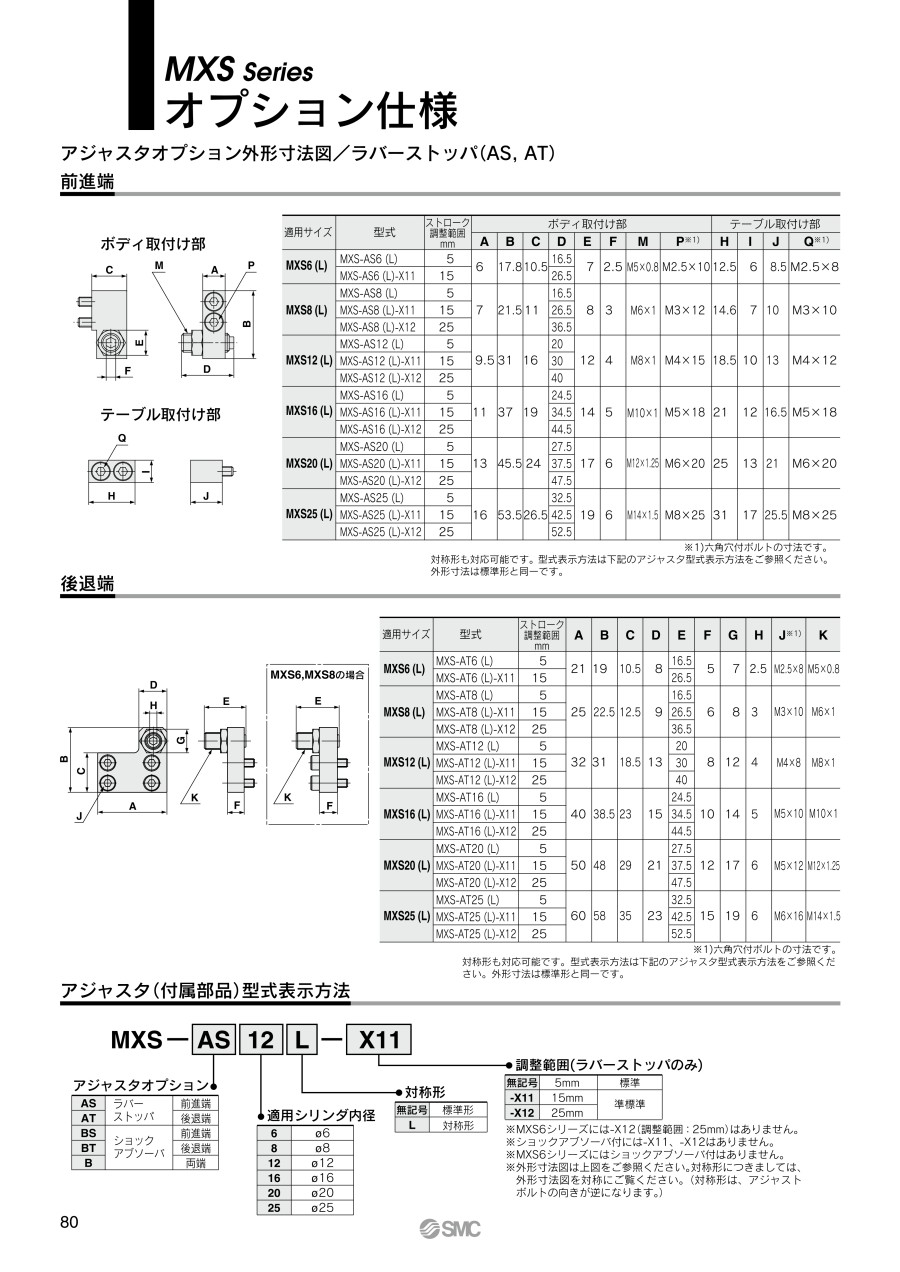

アジャスタオプション外形寸法図/ラバーストッパ（AS、AT）

前進端（ボディ取付け部）

前進端（テーブル取付け部）

後退端

アジャスタオプション規格表/ラバーストッパ（AS、AT）
前進端

適用サイズ	型式	ストローク調整範囲mm	ボディ取付け部								テーブル取付け部
適用サイズ	型式	ストローク調整範囲mm	A	B	C	D	E	F	M	P^*1）	H	I	J	Q^*1）
MXS6（L）	MXS-AS6（L）	5	6	17.8	10.5	16.5	7	2.5	M5×0.8	M2.5×10	12.5	6	8.5	M2.5×8
MXS6（L）	MXS-AS6（L）-X11	15	6	17.8	10.5	26.5	7	2.5	M5×0.8	M2.5×10	12.5	6	8.5	M2.5×8
MXS8（L）	MXS-AS8（L）	5	7	21.5	11	16.5	8	3	M6×1	M3×12	14.6	7	10	M3×10
MXS12（L）	MXS-AS12L（L）	5	9.5	31	16	20	12	4	M8×1	M4×15	18.5	10	13	M4×12
MXS16（L）	MXS-AS16L（L）	5	11	37	19	24.5	14	5	M10×1	M5×18	21	12	16.5	M5×18
MXS16（L）	MXS-AS16L（L）-X12	25	11	37	19	44.5	14	5	M10×1	M5×18	21	12	16.5	M5×18
MXS25（L）	MXS-AS25（L）	5	16	53.5	26.5	32.5	19	6	M14×1.5	M8×25	31	17	25.5	M8×25

※1）六角穴付ボルトの寸法です。
※対称形外形寸法は標準系と同一です。

後退端

適用サイズ	型式	ストローク調整範囲mm	A	B	C	D	E	F	G	H	J^*1）	K
MXS6（L）	MXS-AT6（L）	5	21	19	10.5	8	16.5	5	7	2.5	M2.5×8	M5×0.8
MXS8（L）	MXS-AT8（L）	5	25	22.5	12.5	9	16.5	6	8	3	M3×10	M6×1
MXS20（L）	MXS-AT20（L）-X12	25	50	48	29	21	47.5	12	17	6	M5×12	M12×1.25
MXS25（L）	MXS-AT25（L）	5	60	58	35	23	32.5	15	19	6	M6×16	M14×1.5

※1）六角穴付ボルトの寸法です。
※対称形外形寸法は標準系と同一です。

アジャスタオプション外形寸法図/ショックアブソーバ付（BS、BT）

前進端（ボディ取付け部）

前進端（テーブル取付け部）

後退端（ボディ取付け部）

後退端（テーブル取付け部）

アジャスタオプション規格表/ショックアブソーバ付（BS、BT）
前進端

適用サイズ	型式	ボディ取付け部										テーブル取付け部
適用サイズ	型式	A	B	C	D	E	E1	F	G	M	P^*1）	H	J	K	L	Q^*1）
MXS8（L）	MXS-BS8（L）	7	23	14	15.5	40.8	5	12	1.4	M8×1	M3×16	16.6	7	15.5	14.6	M3×16
MXS16（L）	MXS-BS16（L）	11	37	17.5	19	46.7	7	14	1.4	M10×1	M5×18	23	12	18.5	21	M5×18

※1）六角穴付ボルトの寸法です。
※対称形外形寸法は標準系と同一です。

後退端

適用サイズ	型式	ボディ取付け部											テーブル取付け部
適用サイズ	型式	A	B	C	D	E	E1	F	G	H	J	P^*1）	K	L	M	N	Q^*1）
MXS12（L）	MXS-BT12（L）	45	31	18	14	40.8	6	8	12	1.4	M8×1	M4×8	20.5	10	15	18.5	M4×15
MXS16（L）	MXS-BT16（L）	55	37	23.5	16	46.7	7	10	14	1.4	M10×1	M5×10	23	12	18.5	21	M5×18
MXS20（L）	MXS-BT20（L）	70	47	29	23	67.3	11	12	19	12	M14×1.5	M5×12	27	13	25.5	25	M6×25

※1）六角穴付ボルトの寸法です。
※対称形外形寸法は標準系と同一です。

アジャストボルト外形寸法図

イオナイザノズルタイプ IZN10Eシリーズ首振ブラケット/IZN10-B2外形図

アジャストボルト

適用サイズ	型式	ストローク調整範囲mm	A	B	C	D	M
MXS6（L）	MXS-A627	5	16.5	2.5	7	3	M5×0.8
MXS6（L）	MXS-A627-X11	15	26.5	2.5	7	3	M5×0.8
MXS8（L）	MXS-A827	5	16.5	3	8	3.5	M6×1
	MXS-A827-X11	15	26.5
	MXS-A827-X12	25	36.5
MXS16（L）	MXS-A1627	5	24.5	5	14	4	M10×1
	MXS-A1627-X11	15	34.5
	MXS-A1627-X12	25	44.5
MXS20（L）	MXS-A2027-X11	15	37.5	6	17	5	M12×1.25
MXS20（L）	MXS-A2027-X12	25	47.5	6	17	5	M12×1.25

型番リスト

表示件数

型番

種類詳細

種別

適用シリンダ内径

(Φ)

適用型式

ストローク調整範囲

最小発注数量

アジャストボルト	-	12	MXS標準形	15mm	1個
アジャストボルト	-	12	MXS標準形	25mm	1個
アジャストボルト	-	16	MXS標準形	5mm	1個
アジャストボルト	-	16	MXS標準形	15mm	1個
アジャストボルト	-	16	MXS標準形	25mm	1個
アジャストボルト	-	20	MXS標準形	15mm	1個
アジャストボルト	-	20	MXS標準形	25mm	1個
アジャストボルト	-	6	MXS標準形	5mm	1個
アジャストボルト	-	6	MXS標準形	15mm	1個
アジャストボルト	-	8	MXS標準形	5mm	1個
アジャストボルト	-	8	MXS標準形	15mm	1個
アジャストボルト	-	8	MXS標準形	25mm	1個
アジャスタ	前進端ラバーストッパ	6	MXS標準形	5mm	1個
アジャスタ	前進端ラバーストッパ	6	MXS標準形	15mm	1個
アジャスタ	前進端ラバーストッパ	6	MXS対称形	5mm	1個
アジャスタ	前進端ラバーストッパ	8	MXS標準形	5mm	1個
アジャスタ	前進端ラバーストッパ	8	MXS対称形	5mm	1個
アジャスタ	前進端ラバーストッパ	16	MXS標準形	5mm	1個
アジャスタ	前進端ラバーストッパ	16	MXS標準形	25mm	1個
アジャスタ	前進端ラバーストッパ	16	MXS対称形	5mm	1個
アジャスタ	前進端ラバーストッパ	25	MXS標準形	5mm	1個
アジャスタ	後退端ラバーストッパ	6	MXS標準形	5mm	1個
アジャスタ	後退端ラバーストッパ	8	MXS対称形	5mm	1個
アジャスタ	後退端ラバーストッパ	12	MXS標準形	5mm	1個
アジャスタ	後退端ラバーストッパ	20	MXS標準形	25mm	1個
アジャスタ	前進端ショックアブソーバ付	8	MXS標準形	5mm	1個
アジャスタ	前進端ショックアブソーバ付	16	MXS標準形	5mm	1個
アジャスタ	前進端ショックアブソーバ付	25	MXS標準形	5mm	1個
アジャスタ	後退端ショックアブソーバ付	12	MXS対称形	5mm	1個
アジャスタ	後退端ショックアブソーバ付	16	MXS標準形	5mm	1個
アジャスタ	後退端ショックアブソーバ付	16	MXS対称形	5mm	1個
アジャスタ	後退端ショックアブソーバ付	20	MXS標準形	5mm	1個
アジャスタ	後退端ショックアブソーバ付	20	MXS対称形	5mm	1個

通常単価(税別) (税込単価)	通常出荷日

1,315円 ( 1,447円 )	6日目
1,313円 ( 1,444円 )	6日目
1,191円 ( 1,310円 )	6日目
1,315円 ( 1,447円 )	6日目
1,424円 ( 1,566円 )	6日目
1,315円 ( 1,447円 )	6日目
1,313円 ( 1,444円 )	6日目
1,191円 ( 1,310円 )	6日目
1,322円 ( 1,454円 )	6日目
1,191円 ( 1,310円 )	6日目
1,322円 ( 1,454円 )	6日目
1,386円 ( 1,525円 )	6日目
3,288円 ( 3,617円 )	6日目
4,603円 ( 5,063円 )	6日目
3,178円 ( 3,496円 )	6日目
3,509円 ( 3,860円 )	6日目
3,289円 ( 3,618円 )	6日目
3,449円 ( 3,794円 )	6日目
4,939円 ( 5,433円 )	6日目
3,509円 ( 3,860円 )	在庫品1日目当日出荷可能
4,058円 ( 4,464円 )	在庫品1日目当日出荷可能
3,178円 ( 3,496円 )	6日目
3,289円 ( 3,618円 )	6日目
3,289円 ( 3,618円 )	6日目
5,438円 ( 5,982円 )	6日目
7,249円 ( 7,974円 )	6日目
7,249円 ( 7,974円 )	6日目
8,788円 ( 9,667円 )	6日目
7,138円 ( 7,852円 )	6日目
7,358円 ( 8,094円 )	6日目
7,138円 ( 7,852円 )	6日目
9,214円 ( 10,135円 )	6日目
8,568円 ( 9,425円 )	6日目

詳細情報

基本情報

基本情報

エアスライドテーブルMXSシリーズのアジャスタ、アジャストボルトです。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像はイメージです。実際の商品とは異なりますのでご注意ください。
■SMC エアシリンダ製品の選定・技術情報
特集ページはこちらから、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方はこちらから、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
