エアシリンダ MB・MB1・MNBシリーズ用ナックルジョイント

通常単価(税別)
187円~8,789円
税込単価
206円~9,668円
通常出荷日:在庫品1日目~19日目一部当日出荷可能

エアシリンダMB・MB1・MNBシリーズ用のナックルジョイントです。

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
  • 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
  • ■SMC エアシリンダ製品の選定・技術情報
    特集ページは こちら から、ご確認下さい。

    ■SMC製品取扱いについて
    Webページが無い製品については順次公開を予定しています。
    型番が決まっている方は こちら から、お見積/ご注文下さい。

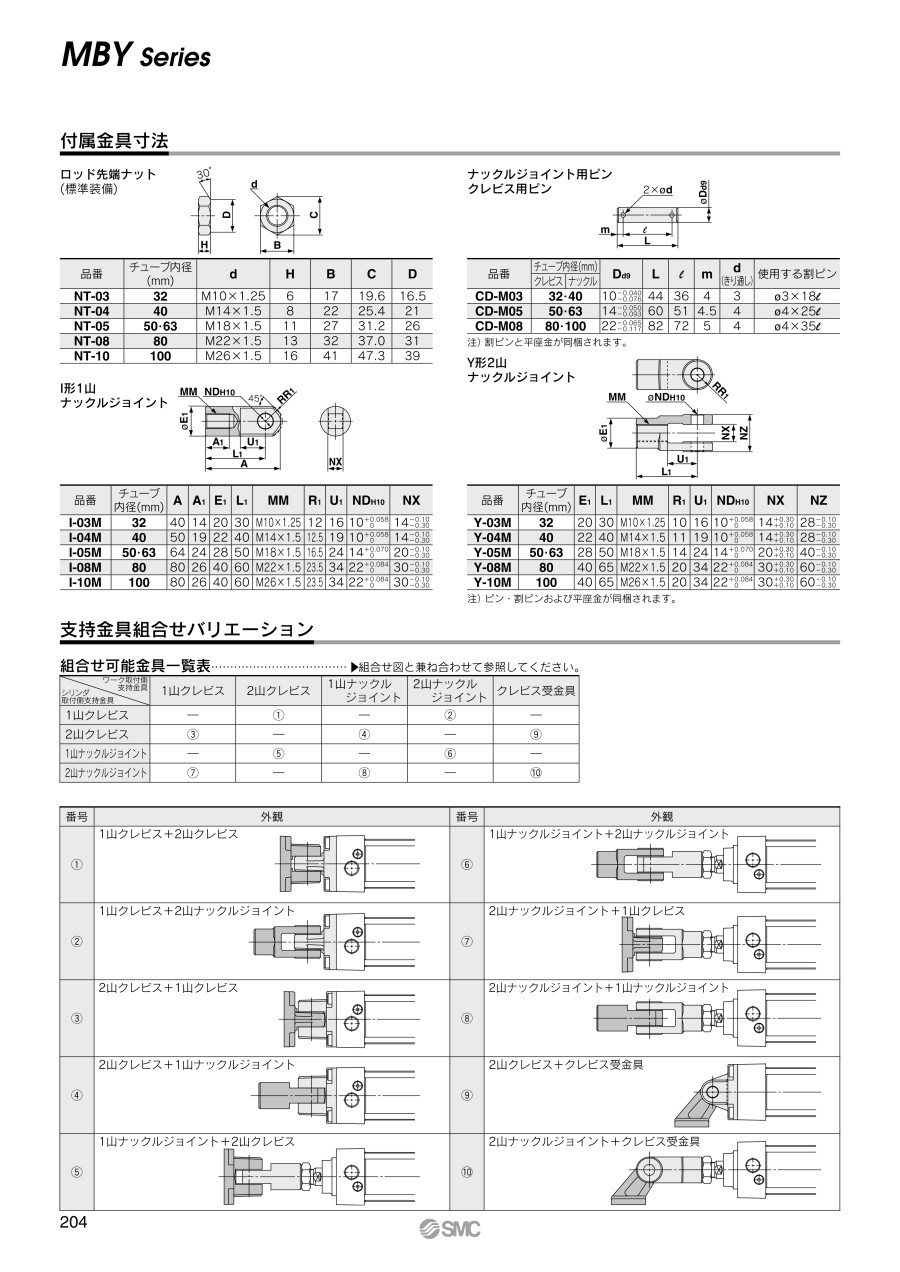

  • スペック、材質の詳細はカタログをご参照ください。
  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
詳細を確認
未確定:候補が17型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格:-円)
  • 出荷日
    -
    (参考出荷日:-円)
数量:

型番リスト

表示件数

タイプ

取付け方法

ねじサイズ M

(mm)

ねじピッチ

(mm)

材質

アクセサリ付属

種類

全長

(mm)

適用チューブ内径

(Φ)

付属品

オーダーメイド仕様

最小発注数量
アクセサリ
-
-
-
[スチール] スチール
付属あり
ナックルジョイント用ピン/クレビス用ピン 適用シリンダ:MB、MB1、MNB
44
32・40
割ピン、平座金
なし
1個
アクセサリ
-
-
-
[スチール] スチール
付属あり
ナックルジョイント用ピン/クレビス用ピン 適用シリンダ:MB、MB1、MNB
60
50・63
割ピン、平座金
なし
1個
アクセサリ
-
-
-
[スチール] スチール
付属あり
ナックルジョイント用ピン/クレビス用ピン 適用シリンダ:MB、MB1、MNB
82
80・100
割ピン、平座金
なし
1個
一山ナックルジョイント
めねじ
10
1.25
[スチール] スチール
付属なし
I形1山ナックルジョイント 適用シリンダ:MB、MB1、MNB
40
32
-
なし
1個
一山ナックルジョイント
めねじ
14
1.5
[スチール] スチール
付属なし
I形1山ナックルジョイント 適用シリンダ:MB、MB1、MNB
50
40
-
なし
1個
一山ナックルジョイント
めねじ
18
1.5
[スチール] スチール
付属なし
I形1山ナックルジョイント 適用シリンダ:MB、MB1、MNB
64
50・63
-
なし
1個
一山ナックルジョイント
めねじ
22
1.5
[スチール] スチール
付属なし
I形1山ナックルジョイント 適用シリンダ:MB、MB1、MNB
80
80
-
なし
1個
一山ナックルジョイント
めねじ
26
1.5
[スチール] スチール
付属なし
I形1山ナックルジョイント 適用シリンダ:MB、MB1、MNB
80
100
-
なし
1個
アクセサリ
-
-
-
[スチール] スチール
付属あり
ナックルジョイント用ピン/クレビス用ピン 適用シリンダ:MB、MB1、CS1、CS2、CNS、CLS
79.5
125
割ピン
なし
1個
二山ナックルジョイント
めねじ
10
1.25
[スチール] スチール
付属あり
Y形2山ナックルジョイント 適用シリンダ:MB、MB1、MNB
40
32
ナックル用ピン、割ピン、平座金
なし
1個
二山ナックルジョイント
めねじ
14
1.5
[スチール] スチール
付属あり
Y形2山ナックルジョイント 適用シリンダ:MB、MB1、MNB
51
40
ナックル用ピン、割ピン、平座金
なし
1個
二山ナックルジョイント
めねじ
18
1.5
[スチール] スチール
付属あり
Y形2山ナックルジョイント 適用シリンダ:MB、MB1、MNB
64
50・63
ナックル用ピン、割ピン、平座金
なし
1個
二山ナックルジョイント
めねじ
22
1.5
[スチール] スチール
付属あり
Y形2山ナックルジョイント 適用シリンダ:MB、MB1、MNB
85
80
ナックル用ピン、割ピン、平座金
なし
1個
二山ナックルジョイント
めねじ
22
1.5
[スチール] スチール
付属あり
Y形2山ナックルジョイント 適用シリンダ:MB、MB1
85
80
ナックル用ピン、割ピン、平座金
2山クレビス用ピン、2山ナックル用ピンの材質ステンレス鋼
1個
二山ナックルジョイント
めねじ
26
1.5
[スチール] スチール
付属あり
Y形2山ナックルジョイント 適用シリンダ:MB、MB1、MNB
85
100
ナックル用ピン、割ピン、平座金
なし
1個
二山ナックルジョイント
めねじ
27
2
[スチール] スチール
付属あり
Y形2山ナックルジョイント 適用シリンダ:MB、MB1
127
125
ナックル用ピン、割ピン
なし
1個
二山ナックルジョイント
めねじ
27
2
[スチール] スチール
付属あり
Y形2山ナックルジョイント 適用シリンダ:MB、MB1
127
125
ナックル用ピン、割ピン、平座金
2山クレビス用ピン・2山ナックル用ピンに割ピン、平座金入り
1個
通常単価(税別) (税込単価)
通常出荷日
187円
( 206円 )
在庫品1日目当日出荷可能
269円
( 296円 )
在庫品1日目当日出荷可能
350円
( 385円 )
在庫品1日目当日出荷可能
526円
( 579円 )
6日目
1,102円
( 1,212円 )
在庫品1日目当日出荷可能
1,529円
( 1,682円 )
6日目
2,526円
( 2,779円 )
6日目
2,958円
( 3,254円 )
6日目
796円
( 876円 )
在庫品1日目当日出荷可能
748円
( 823円 )
在庫品1日目当日出荷可能
2,201円
( 2,421円 )
在庫品1日目当日出荷可能
2,409円
( 2,650円 )
在庫品1日目当日出荷可能
4,180円
( 4,598円 )
在庫品1日目当日出荷可能
4,730円
( 5,203円 )
9日目
4,729円
( 5,202円 )
在庫品1日目当日出荷可能
8,128円
( 8,941円 )
9日目
8,789円
( 9,668円 )
19日目

詳細情報

基本情報

エアシリンダMB・MB1・MNBシリーズ用のナックルジョイントです。

ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
  • 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
  • ■SMC エアシリンダ製品の選定・技術情報
    特集ページは こちら から、ご確認下さい。

    ■SMC製品取扱いについて
    Webページが無い製品については順次公開を予定しています。
    型番が決まっている方は こちら から、お見積/ご注文下さい。
  • スペック、材質の詳細はカタログをご参照ください。
  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
