圧力計内蔵フィルタレギュレータ AWG30-B
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
AWG30-03G4H-Bの仕様・寸法情報
レギュレータユニット組合せ
フィルタレギュレータ
接続口径
Rc3/8
圧縮空気品質
一般乾燥エア
フィルタ ろ過度
5μm
圧力計
[標準圧力計付] 標準圧力計付込
排気機構
リリーフタイプ
ドレンコック
[マニュアル] マニュアル
流れ方向
[標準流れ(左→右)] 流れ方向：左→右
最高使用圧力(MPa)
1
使用環境
-
ケース材質
[樹脂] ポリカーボネートケース
ケースガード
あり
ボディサイズ
30
設定圧力
-
ドレン排出口
-
圧力単位
製品銘板、ケース注意表示、圧力計の単位表記：MPa
オーダーメイド仕様
なし
フィルタレギュレータ逆流機能
なし
圧力計取付角度(°)
270
ブラケット
-
セットナット
-
-
-
商品情報
外形図
AWG30（K）-B
パネルカット寸法
板厚
AWG30（K）-B：Max.3.5
| 適用機種 | AWG20（K）-B | AWG20（K）-B | AWG30（K）-B～AWG40（K）-B | ||
|---|---|---|---|---|---|
| オプション／準標準仕様 | オートドレン付（N.C.） | 金属ケース | ドレンガイド付 | 金属ケースドレンガイド付 | オートドレン付（N.O./N.C.） |
| 外形図 |  |  |  |  |  |
| 適用機種 | AWG30（K）-B～AWG40（K）-B | |||||
|---|---|---|---|---|---|---|
| オプション／準標準仕様 | 金属ケース | 金属ケースドレンガイド付 | レベルゲージ付金属ケース | レベルゲージ付金属ケースドレンガイド付 | ドレンガイド付 | ドレンコック・バーブ継手付 |
| 外形図 |  |  |  |  |  |  |
| 型式 | 標準仕様 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P1 | A | B | C注） | D | E | F | G | J | AA | AB | AC | |
| AWG30（K）-B | 1/4・3/8 | 53 | 115.1 | 108.2 | 29.4 | 30 | M50×1.5 | 55 | 29.4 | φ47 | 58 | 58.8 |
| 型式 | オプション仕様 | 準標準仕様 | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ブラケット取付寸法 | パネルマウント | オートドレン 付 | バーブ 継手付 | ドレンガイド 付 | 金属 ケース | 金属ケース ドレンガイド付 | レベルゲージ付 金属ケース | レベルゲージ付 金属ケース ドレンガイド付 | |||||||||||
| M | N | Q | R | S | T | U | V | W | X | Y | Z | B | B | B | B | B | B | B | |
| AWG30（K）-B | 45 | 58.5 | 70 | 6.5 | 10.5 | 75 | 2.3 | 50.1 | 50.5 | 65 | 25 | 7 | 156.8 | 123.6 | 121.9 | 117.6 | 122.1 | 137.6 | 142.1 |
注）ハンドルをアンロックした状態での寸法です。
製品仕様
標準仕様
| 型式 | AWG30（K）-B |
|---|---|
| 管接続口径 | 3/8 |
| 使用流体 | 空気 |
| 周囲温度および使用流体温度 | -5～60℃（凍結なきこと） |
| 保証耐圧力 | 1.5MPa |
| 最高使用圧力 | 1.0MPa |
| 設定圧力範囲 | 0.05～0.85MPa |
| ろ過度 | 5μm |
| ドレン貯留量（cm3） | 25 |
| ケース材質 | ポリカーボネート |
| ケースガード | 標準装備（ポリカーボネート） |
| 構造 | リリーフタイプ |
| 質量（kg） | 0.46 |
詳細情報

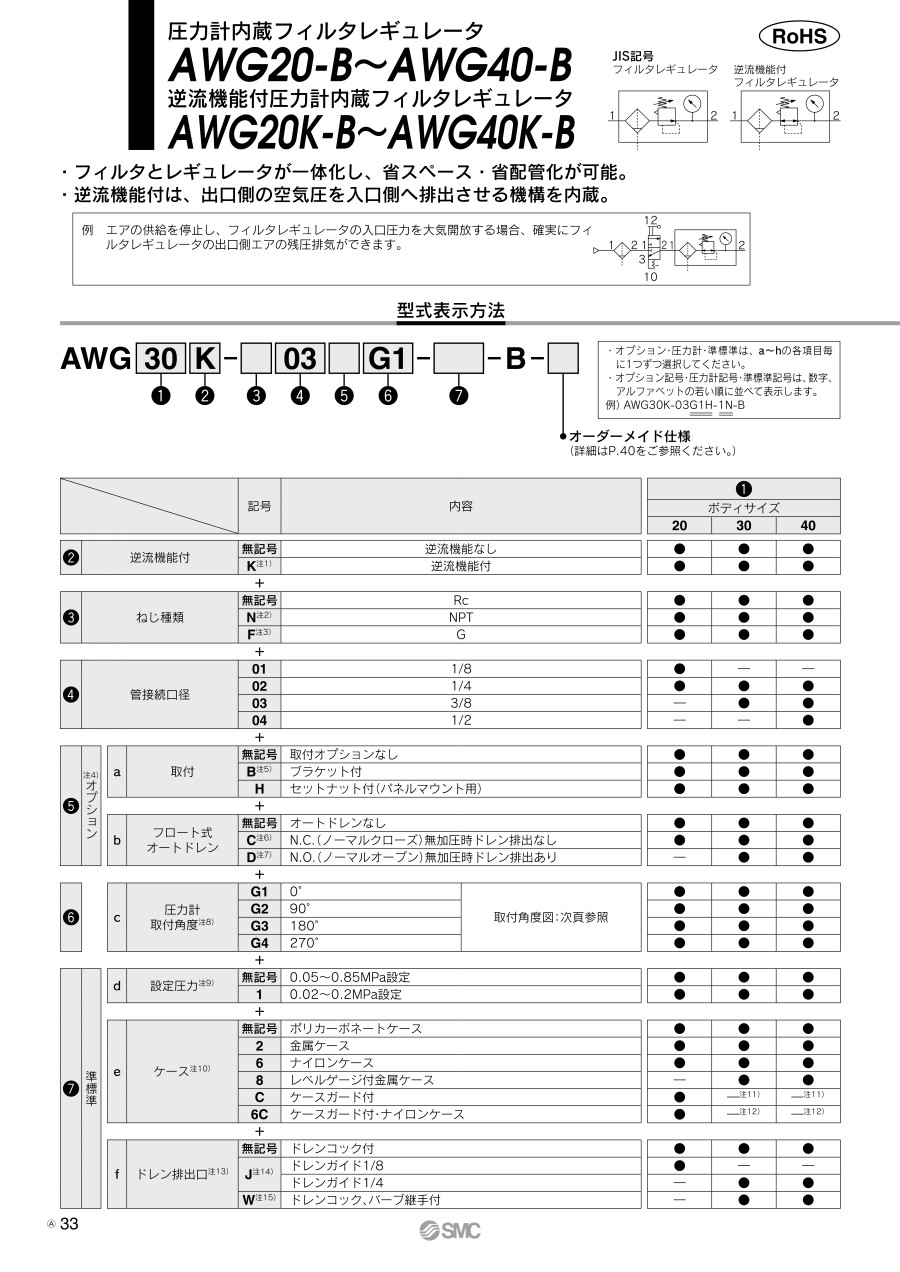

カタログ
