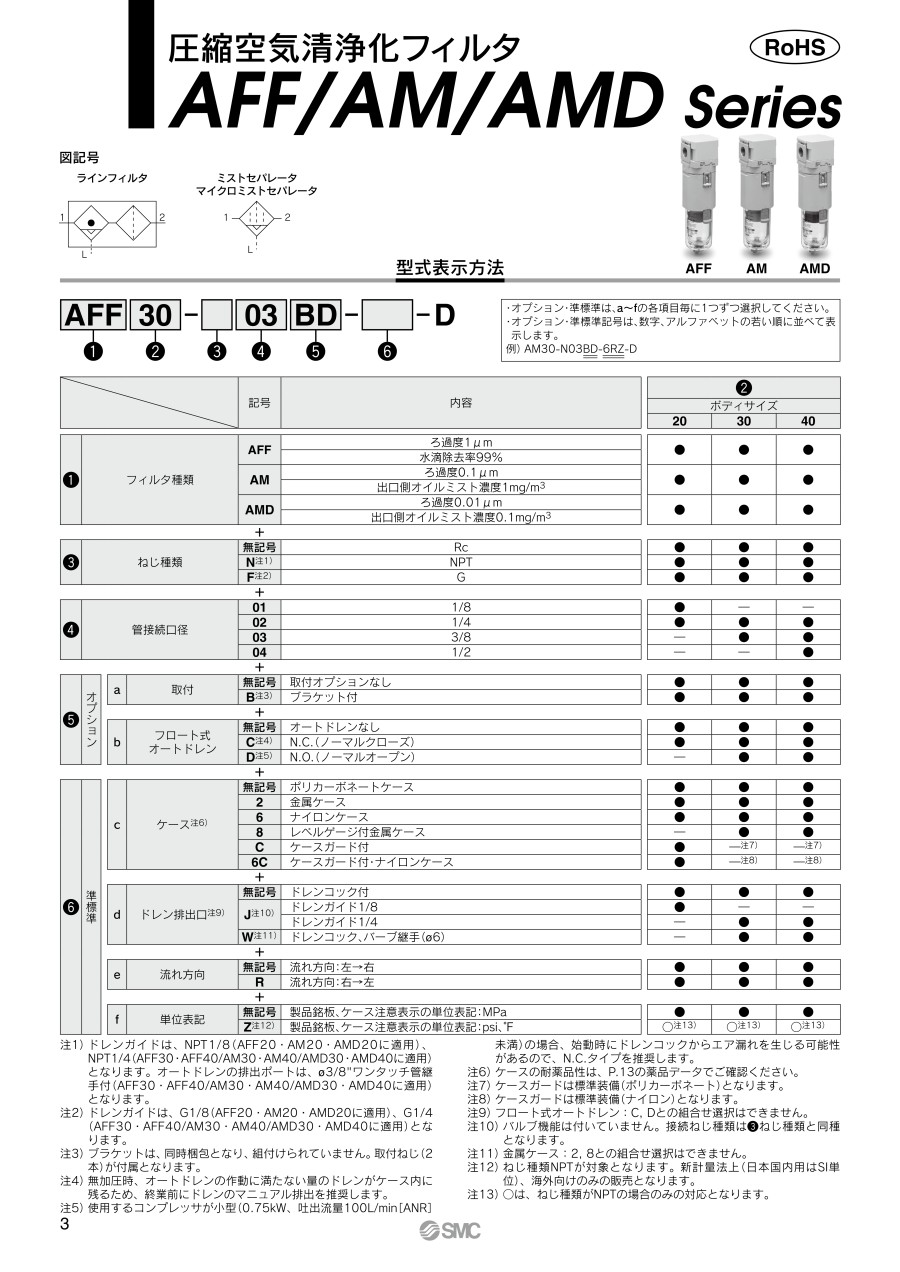

圧縮空気清浄化フィルタ AFF-D・AM-D・AMD-Dシリーズ
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
AFF/AM/AMD20
AFF/AM/AMD30
AFF/AM/AMD40
AFF/AM/AMD50
AFF/AM/AMD60
| 適用機種 | オプション仕様 | 準標準 | |||
|---|---|---|---|---|---|
| オートドレン付 | PC/PAケース注1） SUSケース注2） | 金属ケース注1） | |||
| ドレンコック・ バーブ継手付 | ドレンガイド付 | ドレンコック付 | ドレンガイド付 | ||
| AFF/AM/AMD20 |  |  |  |  | |
| AFF/AM/AMD30 AFF/AM/AMD40 AFF/AM/AMD50 AFF/AM/AMD60 |  |  |  |  |  |
| 適用機種 | 準標準 | |||
|---|---|---|---|---|
| レベルゲージ付金属ケース注1） | 目詰まりチェッカ | 目詰まりスイッチ付 | ||
| ドレンコック付 | ドレンガイド付 | |||
| AFF/AM/AMD20 |  |  リード線長さ3m | ||
| AFF/AM/AMD30 AFF/AM/AMD40 AFF/AM/AMD50 AFF/AM/AMD60 |  |  | ||
注1）サイズ20～40で対応
注2）サイズ50・60で対応
| 型式 | 標準仕様 | オプション仕様 | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ブラケット取付寸法 | オート ドレン 付 | ||||||||||||||||
| P | A | B | C | D | E | G | J | M | N | Q | R | S | T | U | V | B | |
| AFF20-D/AM20-D/AMD20-D | 1/8・1/4 | 40 | 142.3 | 17.5 | 21 | ― | 25 | 21 | 30 | 27 | 22 | 5.4 | 8.4 | 60 | 2.3 | 28 | 159.6 |
| AFF30-D/AM30-D/AMD30-D | 1/4・3/8 | 53 | 178.1 | 21.5 | 26.5 | 30 | 35 | 26.5 | 41 | 35 | 25 | 6.5 | 13 | 71 | 2.3 | 32 | 219.8 |
| AFF40-D/AM40-D/AMD40-D | 1/4・3/8・1/2 | 70 | 223.5 | 25.5 | 35.5 | 38.4 | 40 | 35.5 | 50 | 52 | 30 | 8.5 | 12.5 | 88 | 2.3 | 39 | 263.3 |
| AFF50-D/AM50-D/AMD50-D | 3/4・1 | 90 | 237.7 | 32 | 45 | ― | 30 | 45 | 70 | 66 | 40.5 | 11 | 13 | 113 | 3.2 | 52.5 | 259.2 |
| AFF60-D/AM60-D/AMD60-D | 1 | 90 | 314.8 | 32 | 45 | ― | 30 | 45 | 70 | 66 | 40.5 | 11 | 13 | 113 | 3.2 | 52.5 | 336.3 |
| 型式 | 準標準仕様 | |||||||
|---|---|---|---|---|---|---|---|---|
| PC/PAケース注1） SUSケース注2） | 金属ケース注1） | レベルゲージ付注1） 金属ケース | 目詰まり チェッカ | 目詰まり スイッチ付 | ||||
| バーブ 継手付 | ドレン ガイド付 | ドレン コック付 | ドレン ガイド付 | ドレン コック付 | ドレン ガイド付 | |||
| B | B | B | B | B | B | W | X | |
| AFF20-D/AM20-D/AMD20-D | ― | 146.1 | 142.1 | 148.6 | ― | ― | 50.6 | 56.6 |
| AFF30-D/AM30-D/AMD30-D | 186.6 | 184.9 | 180.6 | 185.1 | 200.6 | 205.1 | 54.3 | 60.3 |
| AFF40-D/AM40-D/AMD40-D | 232 | 230.3 | 225.9 | 230.4 | 245.9 | 250.4 | 58.3 | 64.3 |
| AFF50-D/AM50-D/AMD50-D | 246.2 | 244.5 | ― | ― | ― | ― | 64.3 | 70.3 |
| AFF60-D/AM60-D/AMD60-D | 323.3 | 321.6 | ― | ― | ― | ― | 64.3 | 70.3 |
注1）サイズ20～40で対応
注2）サイズ50・60で対応
製品仕様
ラインフィルタ AFF シリーズ
標準仕様
| 型式 | AFF20 | AFF30 | AFF40 | AFF50 | AFF60 | ||
|---|---|---|---|---|---|---|---|
| 使用流体 | 圧縮空気 | ||||||
| 周囲温度および使用流体温度 | ℃ | -5～60（凍結なきこと） | |||||
| 保証耐圧力 | MPa | 1.5 | |||||
| 最高使用圧力 | MPa | 1.0 | |||||
| 最低使用圧力 | MPa | 0.05 | |||||
| オートドレン最低使用圧力 | （N.C.） | MPa | 0.1 | 0.15 | |||
| （N.O.） | MPa | ― | 0.1 | ||||
| ろ過度注1） | μm | 1（捕集効率99%） | |||||
| 水滴除去率注2） | % | 99 | |||||
| 圧縮空気清浄等級注3） | ― | ISO8573-1：2010［4：7：4］注4） | |||||
| 最大処理空気量注5） | L/min（ANR） | 300 | 750 | 1500 | 2200 | 3700 | |
| 配管接続口径 | ― | 1/8, 1/4 | 1/4, 3/8 | 1/4, 3/8, 1/2 | 3/4, 1 | 1 | |
| 質量 | kg | 0.19 | 0.39 | 0.79 | 1.23 | 1.46 | |
| ケース材質 | ポリカーボネート | ステンレス鋼 | |||||
| ケースガード | 準標準（鋼帯） | 標準装備（ポリカーボネート） | ― | ||||
| ドレン貯溜量 | cm3 | 8 | 25 | 45 | 100 | ||
注1）上記条件に加え、以下の条件時とする【測定方法：ISO8573-4：2001、試験方法：ISO12500-3：2009準拠】
・処理空気量、入口圧力、フィルタ入口側の固体または液体粒子量の安定時。
・エレメント新品時。
注2）上記条件に加え、以下の条件時とする【試験方法：ISO12500-4：2009準拠】
・フィルタ入口側の水滴量＝33g/m3
（水滴とは凝縮した水分のことで、凝縮していない水蒸気などはこれに含まれない。）
・入口温度＝25℃
・処理空気量、入口圧力、フィルタ入口側の水滴量の安定時。
・エレメント新品時。
注3）この圧縮空気清浄等級は、ISO8573-1：2010 Compressed air-Part1：Contaminants and purity classesに基づき表示しています。
この規格の詳細につきましては、デジタルカタログP.33をご参照ください。
注4）入口側の清浄等級が［6：8：4］の場合を示しています。
注5）入口圧力は0.7MPa。20℃、大気圧、相対湿度65%時の流量とする。
ミストセパレータ AM シリーズ
標準仕様
| 型式 | AM20 | AM30 | AM40 | AM50 | AM60 | ||
|---|---|---|---|---|---|---|---|
| 使用流体 | 圧縮空気 | ||||||
| 周囲温度および使用流体温度 | ℃ | -5～60（凍結なきこと） | |||||
| 保証耐圧力 | MPa | 1.5 | |||||
| 最高使用圧力 | MPa | 1.0 | |||||
| 最低使用圧力 | MPa | 0.05 | |||||
| オートドレン最低使用圧力 | （N.C.） | MPa | 0.1 | 0.15 | |||
| （N.O.） | MPa | ― | 0.1 | ||||
| ろ過度注1） | μm | 0.1（捕集効率99%） | |||||
| 出口側オイルミスト濃度注2）注3） | mg/m3 | 1（≒0.8ppm）以下 | |||||
| 圧縮空気清浄等級注4） | ― | ISO8573-1：2010［2：7：3］注5） | |||||
| 最大処理空気量注6） | L/min（ANR） | 300 | 750 | 1500 | 2200 | 3700 | |
| 配管接続口径 | ― | 1/8, 1/4 | 1/4, 3/8 | 1/4, 3/8, 1/2 | 3/4, 1 | 1 | |
| 質量 | kg | 0.19 | 0.39 | 0.79 | 1.23 | 1.46 | |
| ケース材質 | ポリカーボネート | ステンレス鋼 | |||||
| ケースガード | 準標準（鋼帯） | 標準装備（ポリカーボネート） | ― | ||||
| ドレン貯溜量 | cm3 | 8 | 25 | 45 | 100 | ||
注1）上記条件に加え、以下の条件時とする【測定方法：ISO8573-4：2001、試験方法：ISO12500-3：2009準拠】
・処理空気量、入口圧力、フィルタ入口側の固体または液体粒子量の安定時。
・エレメント新品時。
注2）上記条件に加え、以下の条件時とする【測定方法：ISO8573-2：2007、試験方法：ISO12500-1：2007準拠】
・フィルタ入口側のオイルミスト濃度＝10mg/m3
・処理空気量、入口圧力、フィルタ入口側のオイルミスト濃度の安定時。
・エレメント新品時。
注3）ケースパッキンおよびその他の“O”リングには少量のグリースを使用しています。
注4）この圧縮空気清浄等級は、ISO8573-1：2010 Compressed air-Part1：Contaminants and purity classesに基づき表示しています。
この規格の詳細につきましては、デジタルカタログP.33をご参照ください。
注5）入口側の清浄等級が［4：7：4］の場合を示しています。
注6）入口圧力は0.7MPa。20℃、大気圧、相対湿度65%時の流量とする。
マイクロミストセパレータ AMD シリーズ
標準仕様
| 型式 | AMD20 | AMD30 | AMD40 | AMD50 | AMD60 | ||
|---|---|---|---|---|---|---|---|
| 使用流体 | 圧縮空気 | ||||||
| 周囲温度および使用流体温度 | ℃ | -5～60（凍結なきこと） | |||||
| 保証耐圧力 | MPa | 1.5 | |||||
| 最高使用圧力 | MPa | 1.0 | |||||
| 最低使用圧力 | MPa | 0.05 | |||||
| オートドレン最低使用圧力 | （N.C.） | MPa | 0.1 | 0.15 | |||
| （N.O.） | MPa | ― | 0.1 | ||||
| ろ過度注1） | μm | 0.01（捕集効率99.9%） | |||||
| 出口側オイルミスト濃度注2）注3） | mg/m3 | 0.1（≒0.08ppm）以下注4） | |||||
| 圧縮空気清浄等級注5） | ― | ISO8573-1：2010［1：7：2］注6） | |||||
| 最大処理空気量注7） | L/min（ANR） | 300 | 750 | 1500 | 2200 | 3700 | |
| 配管接続口径 | ― | 1/8, 1/4 | 1/4, 3/8 | 1/4, 3/8, 1/2 | 3/4, 1 | 1 | |
| 質量 | kg | 0.19 | 0.39 | 0.79 | 1.23 | 1.46 | |
| ケース材質 | ポリカーボネート | ステンレス鋼 | |||||
| ケースガード | 準標準（鋼帯） | 標準装備（ポリカーボネート） | ― | ||||
| ドレン貯溜量 | cm3 | 8 | 25 | 45 | 100 | ||
注1）上記条件に加え、以下の条件時とする【測定方法：ISO8573-4：2001、試験方法：ISO12500-3：2009準拠】
・処理空気量、入口圧力、フィルタ入口側の固体または液体粒子量の安定時。
・エレメント新品時。
注2）上記条件に加え、以下の条件時とする【測定方法：ISO8573-2：2007、試験方法：ISO12500-1：2007準拠】
・フィルタ入口側のオイルミスト濃度＝1mg/m3
・処理空気量、入口圧力、フィルタ入口側のオイルミスト濃度の安定時。
・エレメント新品時。
注3）ケースパッキンおよびその他の“O”リングには少量のグリースを使用しています。
注4）初期状態は0.01（≒0.008ppm）以下です。
注5）この圧縮空気清浄等級は、ISO8573-1：2010 Compressed air-Part1：Contaminants and purity classesに基づき表示しています。
この規格の詳細につきましては、デジタルカタログP.33をご参照ください。
注6）入口側の清浄等級が［2：7：3］の場合を示しています。
注7）入口圧力は0.7MPa。20℃、大気圧、相対湿度65%時の流量とする。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
37,604円 ( 41,364円 ) | 19日目 |
44,818円 ( 49,300円 ) | 19日目 |
9,303円 ( 10,233円 ) | 19日目 |
10,899円 ( 11,989円 ) | 19日目 |
9,180円 ( 10,098円 ) | 19日目 |
9,705円 ( 10,676円 ) | 19日目 |
11,424円 ( 12,566円 ) | 19日目 |
11,055円 ( 12,161円 ) | 19日目 |
12,718円 ( 13,990円 ) | 19日目 |
11,156円 ( 12,272円 ) | 19日目 |
12,875円 ( 14,163円 ) | 19日目 |
12,562円 ( 13,818円 ) | 19日目 |
11,211円 ( 12,332円 ) | 19日目 |
11,267円 ( 12,394円 ) | 19日目 |
10,899円 ( 11,989円 ) | 19日目 |
10,899円 ( 11,989円 ) | 19日目 |
14,824円 ( 16,306円 ) | 19日目 |
11,424円 ( 12,566円 ) | 19日目 |
11,055円 ( 12,161円 ) | 19日目 |
11,055円 ( 12,161円 ) | 19日目 |
11,491円 ( 12,640円 ) | 19日目 |
12,841円 ( 14,125円 ) | 19日目 |
12,718円 ( 13,990円 ) | 19日目 |
10,966円 ( 12,063円 ) | 19日目 |
12,685円 ( 13,954円 ) | 19日目 |
12,930円 ( 14,223円 ) | 19日目 |
12,562円 ( 13,818円 ) | 19日目 |
12,562円 ( 13,818円 ) | 19日目 |
9,180円 ( 10,098円 ) | 19日目 |
11,424円 ( 12,566円 ) | 19日目 |
9,459円 ( 10,405円 ) | 19日目 |
10,999円 ( 12,099円 ) | 19日目 |
12,875円 ( 14,163円 ) | 19日目 |
9,492円 ( 10,441円 ) | 19日目 |
9,615円 ( 10,577円 ) | 19日目 |
9,548円 ( 10,503円 ) | 19日目 |
9,303円 ( 10,233円 ) | 19日目 |
10,899円 ( 11,989円 ) | 19日目 |
13,299円 ( 14,629円 ) | 19日目 |
11,424円 ( 12,566円 ) | 19日目 |
11,156円 ( 12,272円 ) | 19日目 |
14,750円 ( 16,225円 ) | 19日目 |
17,042円 ( 18,746円 ) | 19日目 |
10,843円 ( 11,927円 ) | 19日目 |
9,492円 ( 10,441円 ) | 19日目 |
11,022円 ( 12,124円 ) | 19日目 |
9,180円 ( 10,098円 ) | 19日目 |
12,718円 ( 13,990円 ) | 19日目 |
11,334円 ( 12,467円 ) | 19日目 |
12,562円 ( 13,818円 ) | 19日目 |
10,843円 ( 11,927円 ) | 19日目 |
9,492円 ( 10,441円 ) | 19日目 |
9,548円 ( 10,503円 ) | 19日目 |
9,180円 ( 10,098円 ) | 19日目 |
9,303円 ( 10,233円 ) | 19日目 |
10,899円 ( 11,989円 ) | 19日目 |
9,336円 ( 10,270円 ) | 19日目 |
13,455円 ( 14,801円 ) | 19日目 |
11,211円 ( 12,332円 ) | 19日目 |
12,562円 ( 13,818円 ) | 19日目 |
詳細情報
基本情報
【特長】
・圧力降下低減による処理空気量UPで省エネに貢献
・軽量化
・エレメントにスリット付エンドキャップを採用
・省スペース・工数削減
・透明ケースにより360°目視確認可能
・透明ケースガード付で外部環境からケースを保護し、安全性向上
・エレメント交換時の作業性向上
【10-シリーズ クリーンシリーズ】
・クリーン環境に対応
・クリーンルーム内への発塵を防止
